- 5 -

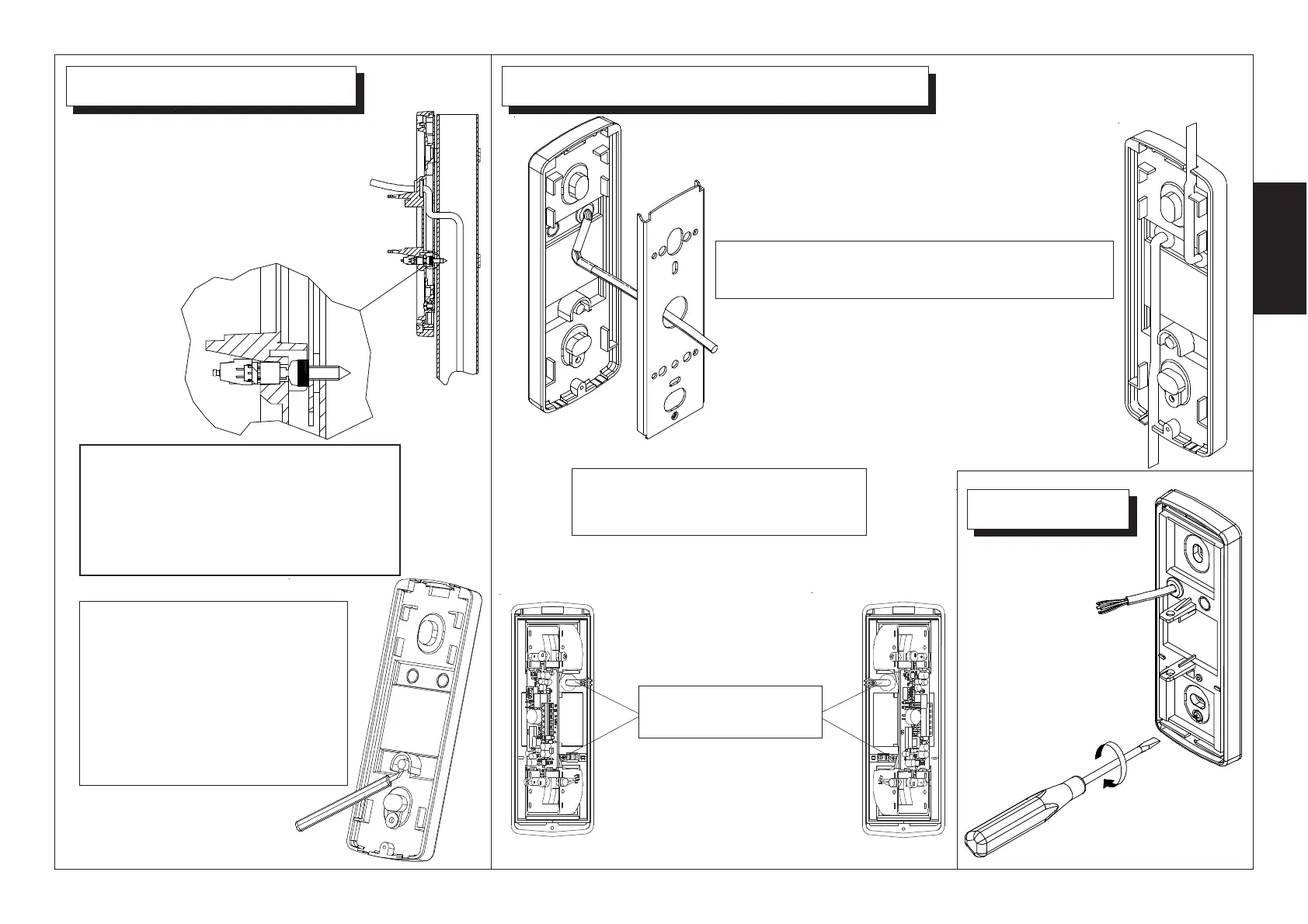

Vite riferimento antistrappo
Fissaggio base
Installare il passacavo in dotazione sul foro
creato nella base per il passaggio del cavo.
Passaggio cavo SPIDER PA e SPIDER DUAL
CAVO E
MODULO TAMPER
ATTENZIONE
Se la scheda rimane in po-
sizione centrale, l’entrata del
cavo e il posizionamento del
modulo Tamper possono es-
sere in entrambi i lati.
Nel caso si debba ruotare la scheda per variare l’an-
golo di copertura, assicurarsi che l’entrata cavo e il
modulo Tamper, vengano
posizionati nel lato opposto
a quello in cui deve essere
orientata la scheda stessa.
Utilizzare, per la vite di riferimen-
to dell’antistrappo, il distanziatore
in dotazione.
Se l’entrata del cavo è dal fondo
del sensore, utilizzare il foro cen-
trale nella piastra (come indicato
nella figura a sinistra).
Se l’entrata del cavo è da un lato
del sensore, utilizzare gli spacchi
pretagliati (come nella figura a de-
stra).
Per fissare la base alla
piastra, utilizzare la
vite con guarnizione
in dotazione.
ATTENZIONE
Nei modelli SPIDER PA e SPIDER
DUAL, la mancata applicazione del
dispositivo anti-apertura/anti-strap-
po fa decadere la certificazione IMQ
I
