- 6 -
Chiuso
Aperto
(default)
Antistrappo disabilitato
(per i modelli SPIDER PA
e SPIDER DUAL la certifi-
cazione IMQ passa dal 2°
al 1° livello)
Antistrappo abilitato

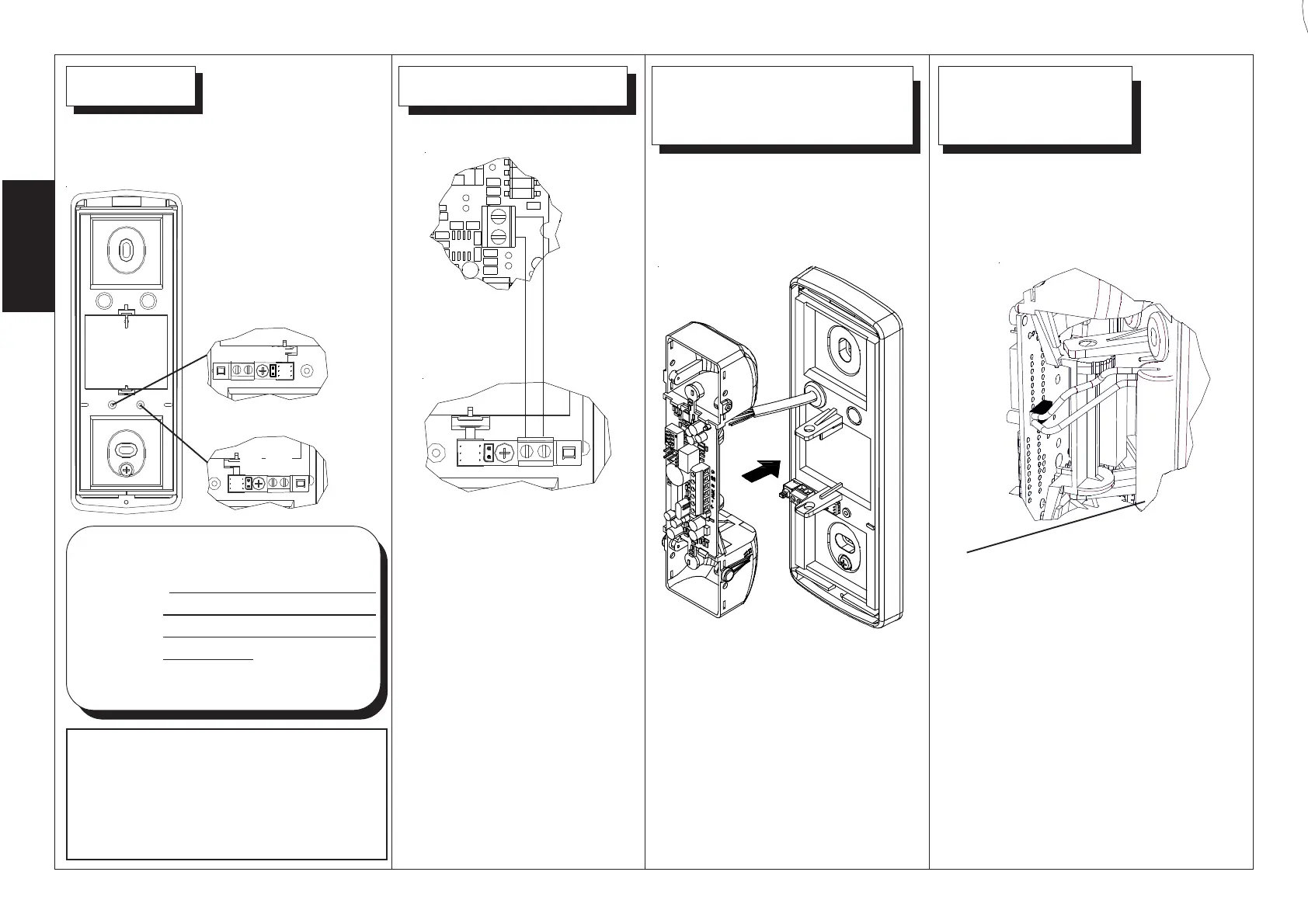

Inserimento scheda
SPIDER PA e SPIDER DUAL
Per la segnalazione del-
l’apertura del sensore o del-
l’antistrappo, effettuare i col-
legamenti tra il modulo si-
tuato sulla base e i morsetti
TT dedicati sulla scheda del
sensore.
NOTA: se il modulo tam-
per non viene utilizzato,
ponticellare i morsetti TT
sulla scheda.
Posizionare il modulo Tamper nel
lato opposto dell’orientamento
della scheda
S1
TT
S1
TT
Inserire i perni di rotazione della
scheda (prima quello inferiore
e poi quello superiore) nelle
proprie sedi, avendo cura di man-
tenere la morsettiera a destra.
Lo scambio a due
morsetti C/NC per
la segnalazione di
tamper è sul mo-
dulo.
Inserire i perni di rotazione della
scheda nelle proprie sedi, avendo
cura di mantenere i dip switch in
alto a destra.
Inserimento scheda
SPIDER PA WS
NOTA: SPIDER PA WS viene
fornito con la batteria litio 3.6V
2.2Ah (mod. BDL22A) completa
cavetto terminato in connettore
Amp.
Per alimentare il sensore, inserire il
connettore Amp della batteria sul-
l’apposito riferimento posto sulla
parte retro del sensore come indica-
to in figura e posizionare la batteria
sulla base fissandola con il
biadesivo in dotazione.
ATTENZIONE
Nei modelli SPIDER PA e SPIDER
DUAL, la mancata applicazione del
dispositivo anti-apertura/anti-strap-
po fa decadere la certificazione IMQ
Batteria
