INTRODUZIONE
Questo apparecchio è un generatore inverter di corrente
continua (DC) adatto per effettuare la saldatura (Fig.B-0).
Grazie alla tecnologia inverter, che consente di ottenere
prestazioni elevate mantenendo dimensioni e peso ridotti,
la saldatrice risulta portatile e maneggevole.
L’apparecchio è adatto alla saldatura di elettrodi rivestiti
(Tab.B-1) e può essere collegato a gruppi elettrogeni con
e potenza uguale o superiore a quella riportata in Tab.B-2.
(per maggiori dettagli consultare il manuale PARTE C
presente nella confezione).
DESCRIZIONE DELLA MACCHINA Fig B-1
A Manopola di regolazione della corrente.
B Led protezione termica.
C Connettore Polo negativo (-).
D Connettore Polo positivo (+).
E Interruttore di rete.
F Cavo di alimentazione.
G Led Accensione
H Display
I Selettore TIG - MMA (solo per il modello TIG)
INSTALLAZIONE
L’ installazione deve essere eseguita da personale
qualificato nel rispetto della norma IEC 60974-9 e dei
regolamenti nazionali e locali. Il sollevamento della
macchina deve avvenire tramite la cinghia posizionata
sulla parte superiore del prodotto. Tale operazione deve
avvenire a macchina spenta e con i cavi di saldatura
scollegati. La tensione di alimentazione deve
corrispondere alla tensione indicata sulla targa dei dati
tecnici posizionata sul prodotto. Utilizzare la macchina su
un impianto le cui caratteristiche di alimentazione e
protezioni (fusibile e/o differenziale) siano compatibili con
la corrente necessaria al funzionamento, per maggiori
dettagli vedere i dati riportati sulla targa apposta sulla
macchina.
Collegare il connettore della pinza massa e quello
riportati sulla confezione degli elettrodi o il
manuale PARTE C presente nella confezione).
Collegare la pinza massa alla struttura metallica da
saldare cercando di stabilire un buon punto di contatto tra
metallo e pinza, il più vicino possibile alla zona da saldare;
inserire l’elettrodo nella pinza porta elettrodo.
Inserire la spina nella presa di corrente
dell’impianto e attivare la saldatrice posizionando
l’interruttore (Fig B-1, E) sulla posizione ON. Per le saldatrici
sprovviste di spina (modelli 115/230V) collegare al cavo di
alimentazione una spina normalizzata, (2P +T) di portata
adeguata e predisporre una presa di rete dotata di
fusibili o interruttore automatico; l’apposito terminale di terra
deve essere collegato al conduttore di terra (giallo-verde) della
linea di alimentazione.
Ruotare la manopola di regolazione (Fig B-1, A) nella
posizione corrispondente alla corrente desiderata (per la
scelta della corrente consultare Tab B-1).
Iniziare l’operazione di saldatura utilizzando tutte le
protezioni necessarie alla sicurezza.
Completata la saldatura, spegnere la saldatrice e
PROTEZIONE TERMICA
Se la macchina viene utilizzata per un ciclo di lavoro molto
faticoso, un dispositivo di sicurezza provvede a
proteggere la macchina da un eventuale
sovratemperatura. L’intervento del dispositivo è segnalato
dall’accensione del led giallo (Fig B-1, B).
IMPIEGO
Avvertenza: usare le precauzioni previste nel manuale
generale prima di mettere in funzione la
saldatrice leggendo attentamente i rischi connessi al
processo di saldatura.
Saldatura ad elettrodo (MMA)
MANUTENZIONE
Ogni intervento di manutenzione deve essere eseguito da
personale qualificato nel rispetto della norma(IEC 60974-4).
Collegare i connettori della pinza massa e della torcia ai
poli dell’apparecchio; scegliere la polarità (diretta o
inversa) a seconda del tipo di materiale
da saldare
Collegare la pinza massa al pezzo da saldare
Collegare il tubo gas della torcia sulla bombola Fig. B-3
Selezionare la modalità TIG utilizzando il selettore
posizionato sul pannello frontale
Regolare la corrente desiderata
Impostare il flusso di gas della bombola del gas e quindi
aprire la valvola della torcia
Collegare il cavo di alimentazione alla rete elettrica e
accendere la saldatrice.

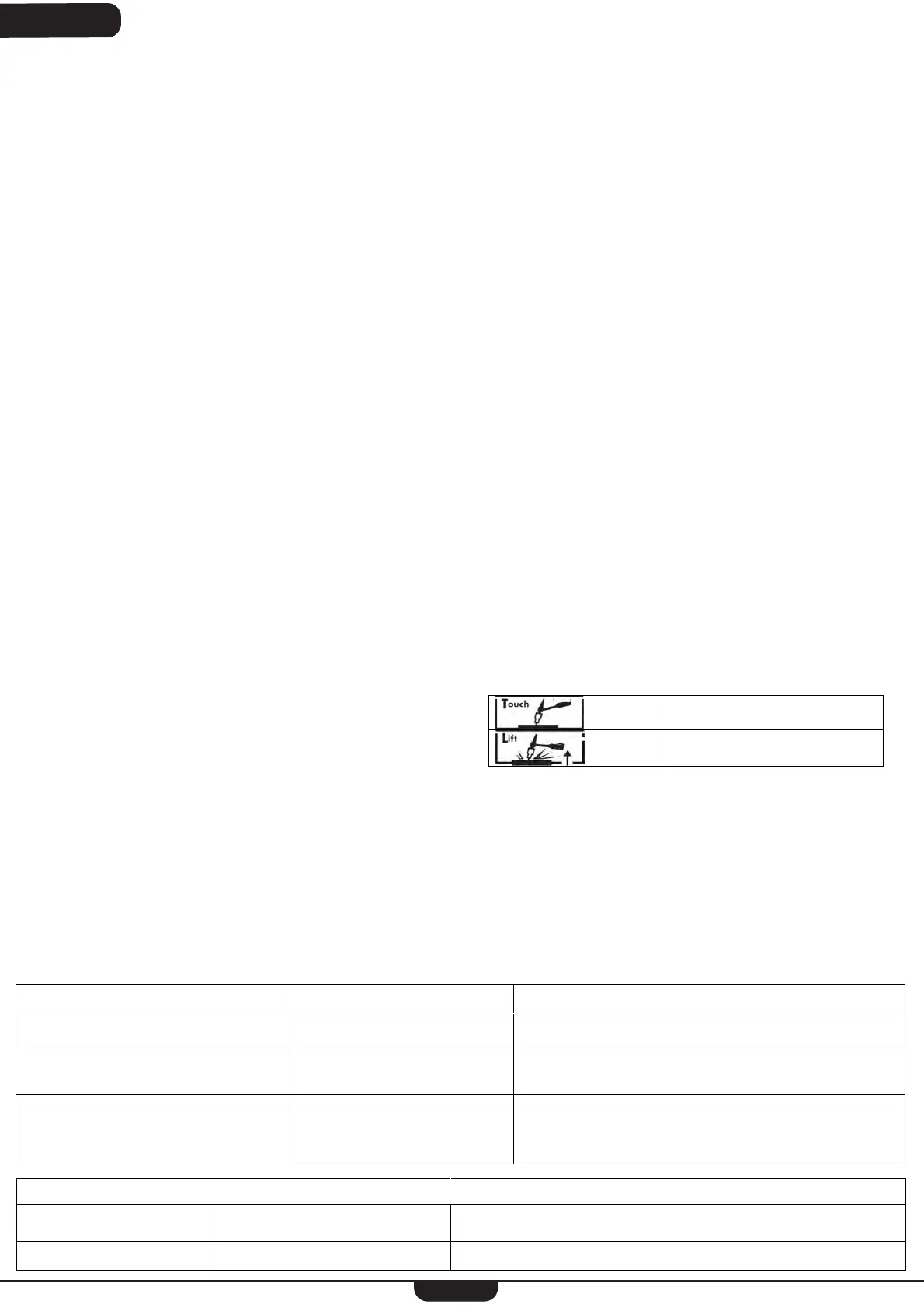

Utilizzare la torcia in questo modo senza pausa tra le due
fasi:
Toccare con l'elettrodo il pezzo
da saldare
Sollevare l’ elettrodo di circa
2-5 mm dal pezzo da saldare
Terminata la saldatura ricordarsi di spegnere l’apparecchio
togliere l’elettrodo dalla pinza portaelettrodo.
Saldatura TIG (per il modello TIG)
della pinza portaelettrodo ai connettori dell’apparecchio
( Fig B-1, C e D) ruotando l’attacco in modo da assicurare
una buona presa. Scegliere la polarità Fig. B-2
(1. diretta o 2. inversa) a seconda del rivestimento degli
elettrodi (per maggiori informazioni consultare i dati
GUASTI
ANOMALIA CAUSA RIMEDIO
La saldatrice non eroga corrente
e il LED della termica è acceso.
C’è stato l’intervento della
protezione termica.
Aspettare lo spegnimento del LED per
poter riprendere a saldare.
Il dispositivo è acceso ma
non eroga corrente.
Pinza massa o quella
portaelettrodo, non collegata
alla saldatrice
Spegnere la saldatrice e controllare le connessioni.
Il processo di saldatura
risulta inadeguato.
Errata polarità.
Controllare che le pinze siano state collegate in
modo corretto alla macchina. Leggere il manuale
d’istruzioni allegato agli elettrodi che si stanno
usando.
TIG
Arco instabile
-)Verificare l’elettrodo utilizzato
-) verificare il flusso di gas
-)Usare un elettrodo al tungsteno di diametro corretto
-)ridurre il flusso di gas
L’elettrodo fonde
Polarità errata Verificare che la massa è connessa al polo +
2
(Istruzioni originali)
I
