Produktbeschreibung:
Das Abisolierwerkzeug BWZ 5-02 ist speziell für die Axing Kabeltypen SKB 88/89/395/92/93 konstruiert, kann aber auch mit
anderen Kabeln, die einen Dielektrikumsdurchmesser von 4,7 ± 1 mm haben, eingesetzt werden.
premium-
Folgende Abisolier- und Schneidemesser stehen zur Verfügung:
premium
Es verfügt über einen umsteckbaren Abisolierblock mit fest eingestellten Absetzmaßen.
Das Absetzmaß 8/13 mm ist für alle AXING Antennendosen der line vorgesehen, das Absetzmaß 7/6 mm für die
Kommpressionsstecker CFS 93-xx/97-xx.
Das Abisolieren von Außenmantel, Abschirmung und Dielektrikum geschieht in einem Arbeitsgang und das Werkzeug kann sowohl
von Rechts- wie auch von Linkshändern verwendet werden.
Abisolierblock, steckbar: 8/13 mm AXING -line Antennendosen
7/6 mm Kommpressionsstecker
Abisoliermesser, einstellbar: Ø 2,7 – 6,7 mm
Schneidemesser für Koax-Kabel:
¬
®
AXING
Ø 0 – 8 mm
Arbeitsschritte
¬
Verwenden des Abisolierblocks:
Verwenden des Abisoliermessers:
Verwenden des Schneidemessers:
Zum Abisolieren von Koax-Kabeln mit einem Absetzmaß von
8/13 mm oder 7/6 mm muss der Abisolierblock so gesteckt
werden, dass das gewünschte Absetzmaß nach oben zeigt.
Die Zange öffnen, das Koax-Kabel in die Rundung bis zum
Anschlag des Blocks legen und dann wieder schließen. Dabei
das Kabel mit der Hand festhalten, mit dem Daumen am
Werkzeug fixieren und die Zange max. 2-3-mal um 360° Grad
drehen.
Dann die Zange öffnen und das Kabel entnehmen. Anschließend
den geschnittenen Außenmantel und das Dielektrikum vom
Kabel entfernen.
Das Abisoliermesser dient zum Abisolieren von Kabeln mit einem
Durchmesser von 2,7-6,7 mm auf eine beliebige Länge. Die
Abisoliermessertiefe wird mit dem oberen Rändelrad eingestellt.
Das benötigte Absetzmaß am Kabel markieren und das
Abisoliermesser auf den Durchmesser des Kabels einstellen.
Dann die Zange öffnen, das markierte Kabel unter das Messer
legen und die Zange schließen.
Dabei das Kabel mit der Hand festhalten, mit dem Daumen am
Werkzeug fixieren und die Zange max. 2-3-mal um 360° Grad
drehen.
Dann die Zange öffnen und das Kabel entnehmen.
Anschließend den geschnittenen Außenmantel oder das
Dielektrikum vom Kabel entfernen.
Das Schneidemesser ist zum Schneiden von Koax-Kabeln bis zu
einem Durchmesser von max. 8mm.
®
®
¬

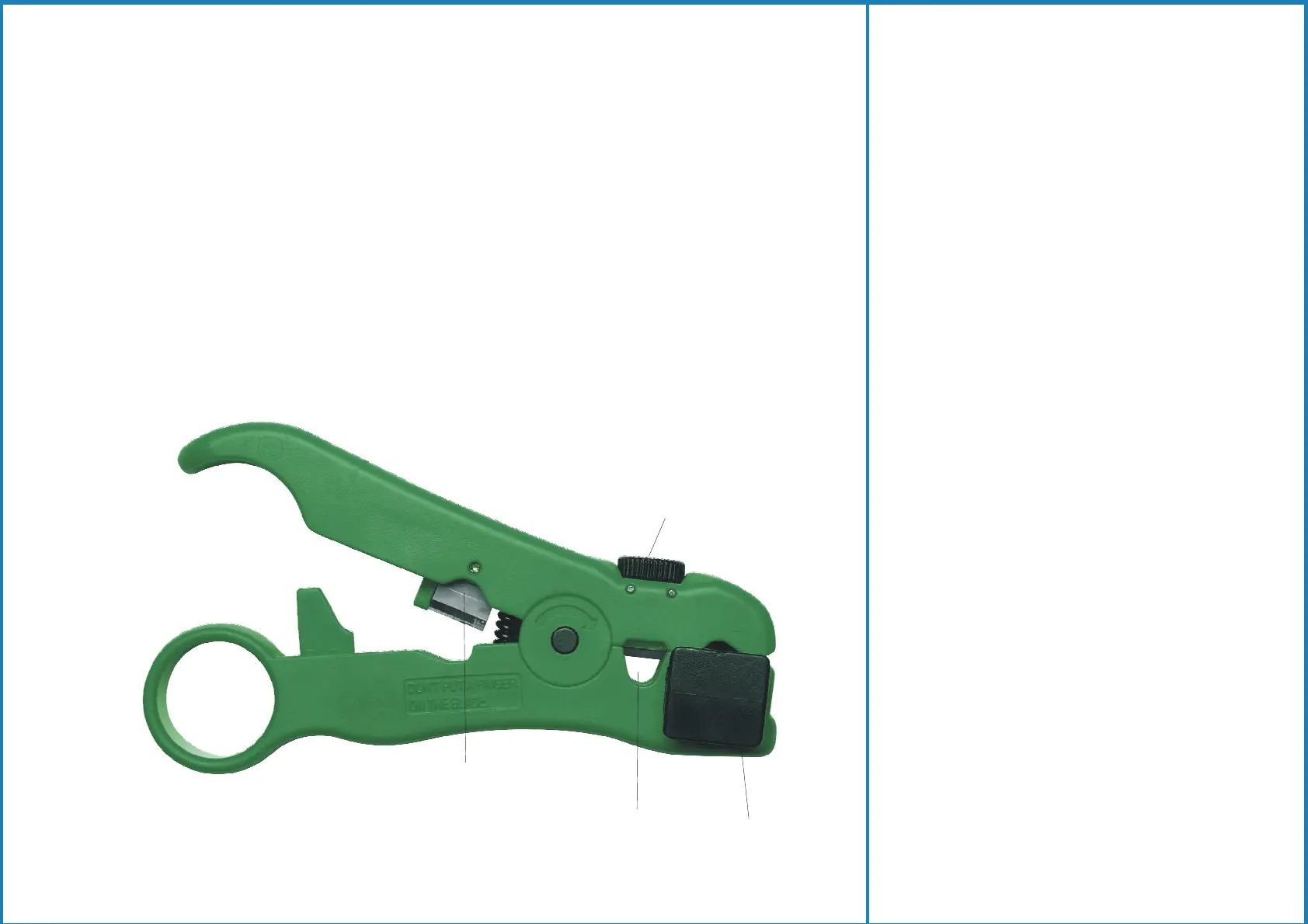

Rändelrad
