4

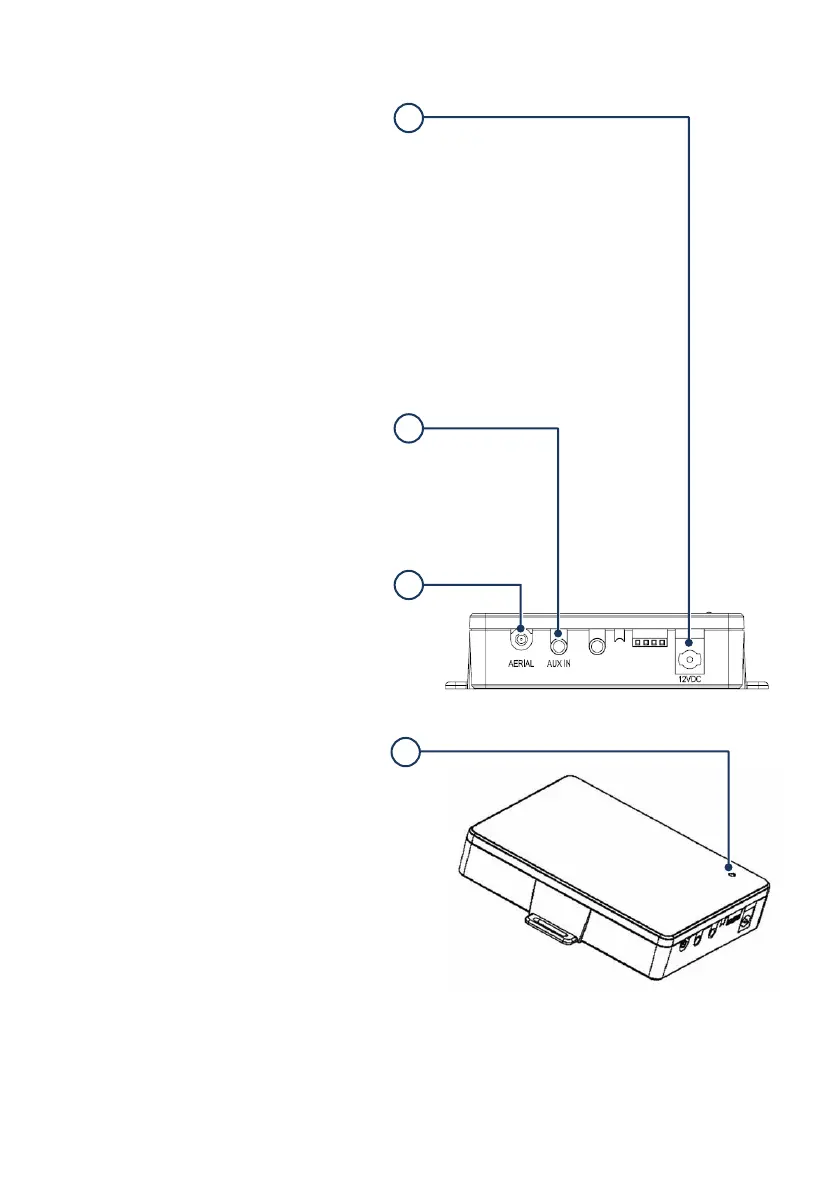

Anschlüsse am Gerät
1. Spannungsversorgung:
Die mitgelieferte Anschlussleitung zunächst an
geschaltete Bordspannung(ACC/Klemme 15)
und Masse(GND/Klemme 31) anschließen.
Die Leitungsfarben sind:
+ ROT: ACC/Klemme 15/(12Volt
- SCHWARZ: GND/Klemme 31
Danach den Stecker an das DAB-Modul
anschließen und zum Verriegeln um 90°
drehen.
2. AUX-Eingang:
es können Audiogeräte an die 3,5mm
Stereoklinkenbuchse angeschlossen werden
Die benötigte Anschlussleitung ist im freien
Handel erhältlich (3,5mm Klinke-Klinke).
3. Antennenanschluss:
Antenne nur bei ausgeschaltetem DAB-Modul
anschließen!
Nach der Installation muss im MENU des DAB-
Moduls ANT ON eingestellt werden (siehe
Bedienungsanleitung S. 8).
4. Betriebsanzeige:
Die rote Leuchtdiode zeigt an, ob
Spannungsversorgung ordnungsgemäß
angeschlossen wurde. Sie sollte beim
Abschalten der Zündung erlöschen.
