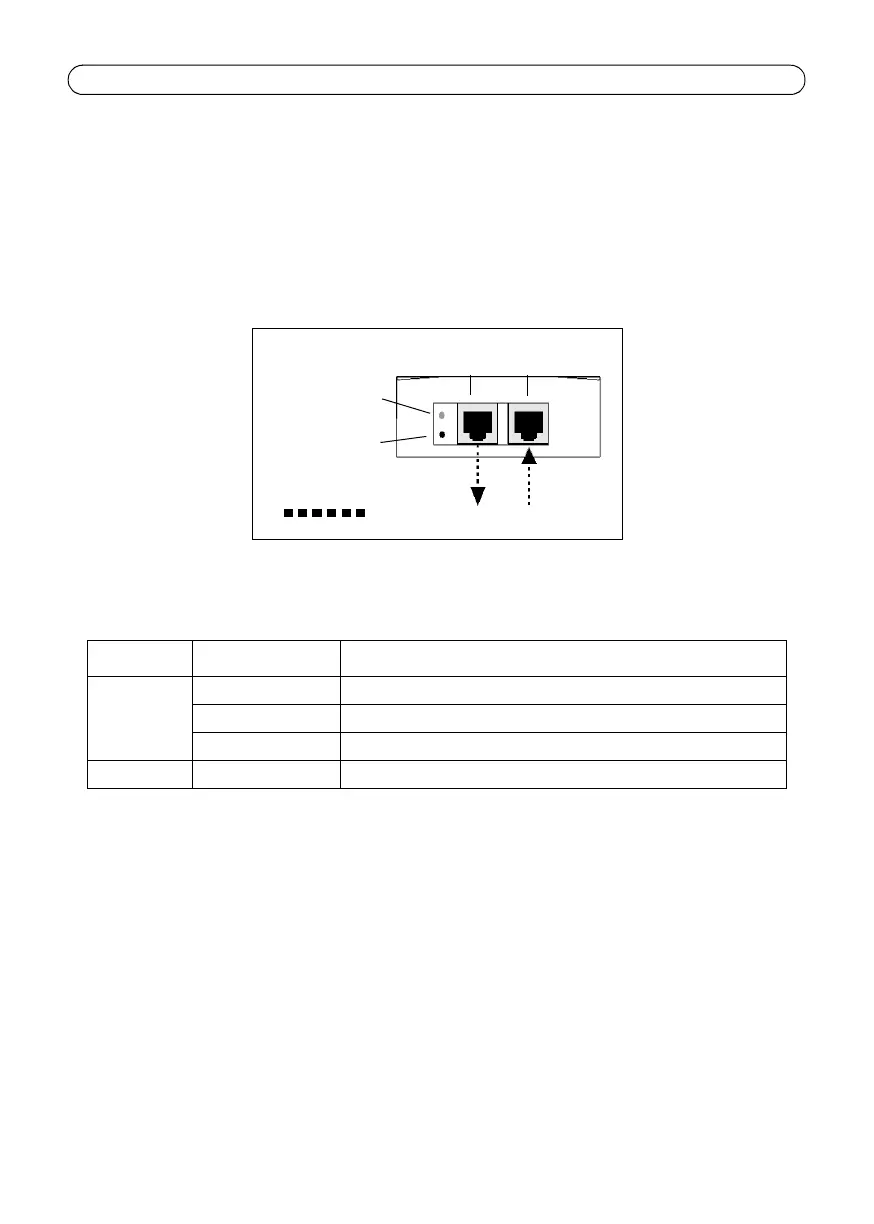

Page 14 Injecteur AXIS High PoE et Séparateur Guide d'installation
Installation de l'injecteur
1. Branchez l'injecteur AXIS T8123 sur une prise CA (100-240 V CA), à l'aide d'un câble ordinaire.
2. Branchez le connecteur Data IN (Données d´entrée) de l´injecteur sur le commutateur réseau
Ethernet via un câble Ethernet.
3. Branchez le connecteur Data & Power (Données et alimentation de sortie) de l´injecteur sur le
séparateur (PoE IN) ou sur la caméra via un câble Ethernet.
Indicateurs
Témoin Couleur Indication
Indicateur Éteint Aucune caméra connectée
Clignotement Surcharge de l’alimentation ou autre erreur de tension d’entrée
Vert Caméra connectée, fonctionnement normal
Entrée CA Vert continu Alimentation CA connectée
Données d’entrée
Indicateur de
Port de sortie
Port d’entrée
Câble de cat. 5
Données et
Indicateur de
Terminal Ethernet
connexion d’entrée CA
connexion du port
alimentation de sortie
