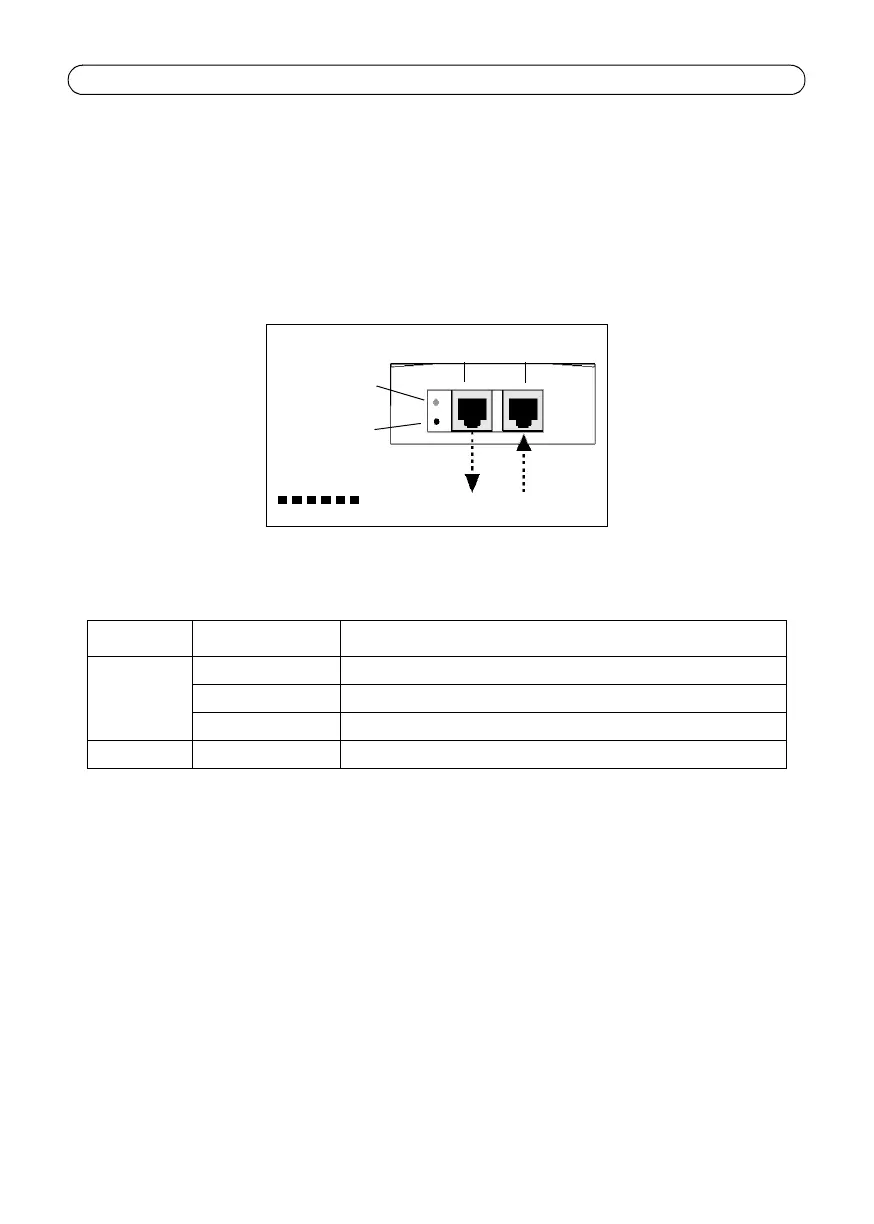

Seite 22 High Poe Midspan und Splitters Installationsanleitung
Installation
1. Schließen Sie den AXIS T8123 über ein Standardnetzkabel an eine Netzsteckdose (100-240 V
AC) an.
2. Verbinden Sie die Buchse Data In (Dateneingang) am Gerät mit dem Patchpanel oder Switch.
3. Verbinden Sie die Gerätebuchse Data & Power Out (Daten- und Stromausgang) mit Ihrer Axis
Kamera oder Ihrem Axis Splitter.
Anzeigen
LED Farbe Bedeutung
Port Leuchtet nicht Keine Kamera angeschlossen
Blinkt Stromüberlast oder anderer Fehler bei der Eingangsspannung
Grün Kamera verbunden, normales Verhalten
Netzeingang Konstant grün Netzstrom verbunden
Data in
Netzeingangs-
Ausgangs-
Eingangs-
CAT 5-Kabel
Data & Power out
anzeige
Anschluss-
anzeige
Endgerät Ethernet
(Daten- und Stromausgang)
(Dateneingang)
anschluss
anschluss
