NO
14

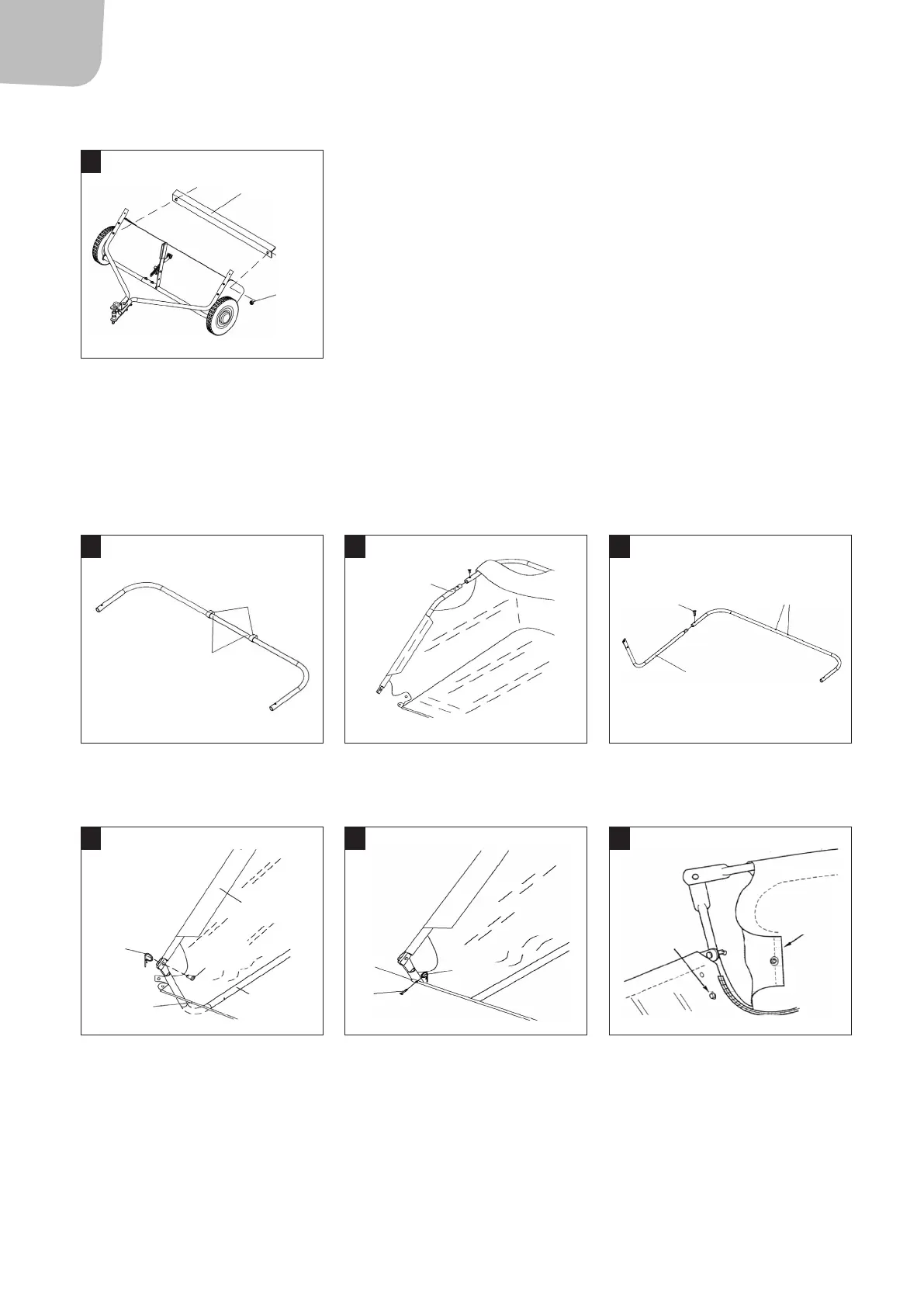

12. Fest forbindelsesstangen til chassiset med to par sekskantbolter (M6x12) og låsemuttere (M6), se gur 9.).
Montere oppsamlingskurven
1. Snu det øvre, bakre røret slik at de midterste hullene vender nedover (1), se gur 10. Før røret inn i løkkene langs den øvre sømmen på
oppsamlingskurven (2).
2. Før det bakre røret inn i ikene på kurven, se gur 11.
3. Monter sammen rørene, se gur 11.
4. Snu det nedre, bakre røret slik at de midterste hullene vender oppover. Monter det sammen med de fremre, nedre rørene, se gur 12
5. Plasser de nedre rørene i den nedre delen av oppsamlingskurven. Monter sammen de øvre og nedre rørene, se gur 13.
6. Plasser det nedre tverrstaget i den fremre sømmen. Fest tverrstaget i de nedre rørene, se gur 14.
7. Fest kurvhjørnene med trykknappene, se gur 15.
8. Plasser kurven med den bakre delen ned mot gulvet. Plasser de to tverrstagene i de nedre og øvre rørene, se gur 16. Ikke bøy stagene
for mye, de kan bli krokete.
9
M6x12
sekskant-
bolt
Kotra-
mutter
M6
Forbindelsesstang
10 11 12
1
2
Plastplugg
Plastplugg
Nedre
siderør
Øvre siderør
Bakre rør
(støttehull på toppen)
13 14 15
Ø2 låsepinne
Øvre
siderør
Klaff
Lås
Nedre
siderør
Ø3 hårnålsplint
Bunn av
oppsamlingskurv
Ø9,5x25
sjakkelbolt
Ø6x37
sjakkelbolt
Ramme-
bøyle
