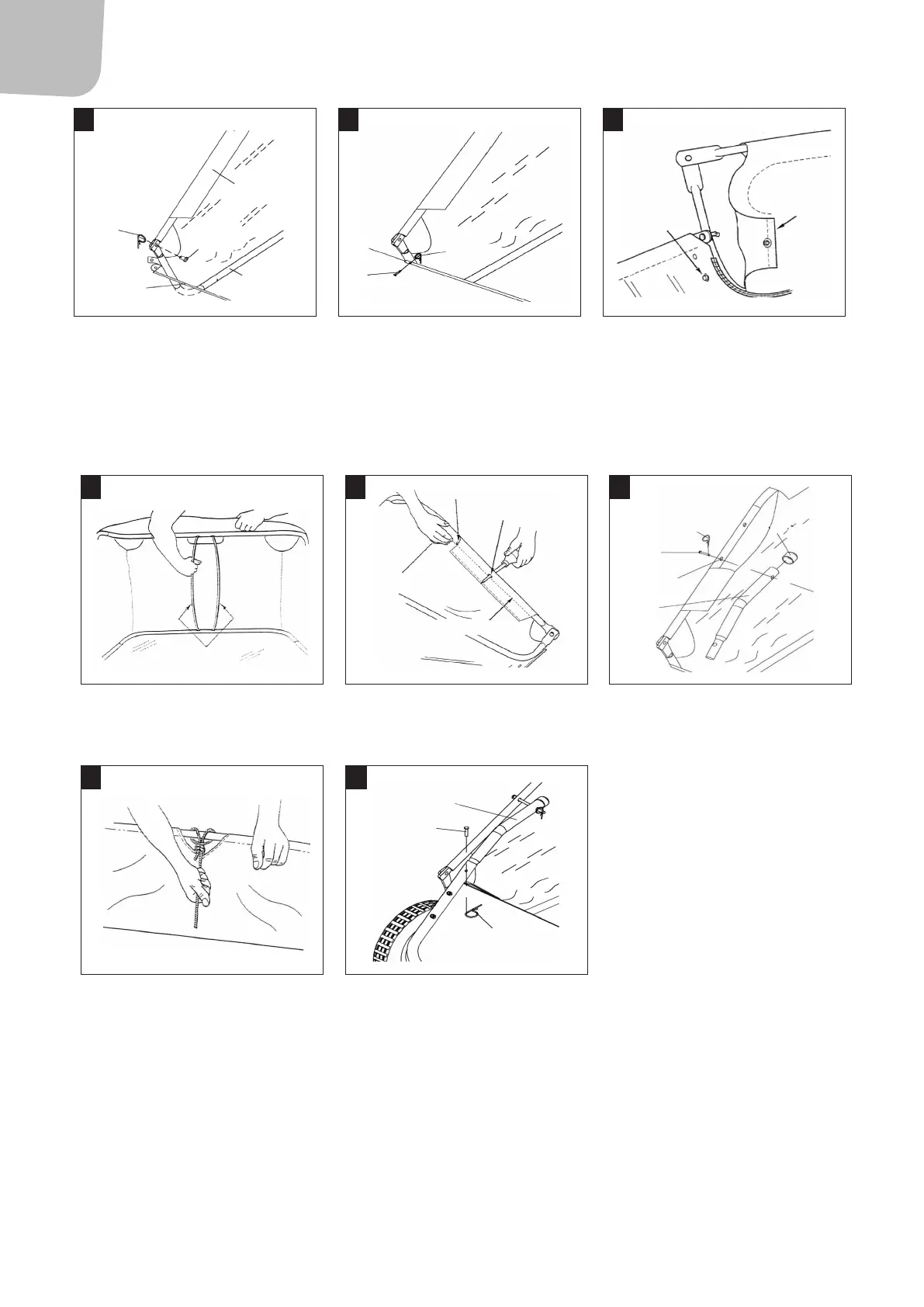

8. Zamontuj kosz dolną częścią do dołu. Zamocuj dwie poprzeczki do dolnych i górnych rurek, patrz rysunek 16. Nie zginaj za bardzo
poprzeczek, mogą się skrzywić.
9. Przesuń dłonią po górnej rurce bocznej, aby znaleźć dolny otwór. Zrób otwór w koszu w jednej linii z dolnym otworem, patrz rysunek 17.
W otworze umieść zawleczkę blokującą, na której zamocowany będzie uchwyt kosza., zobacz rysunek 18. Następnie umieść zaślepkę na
końcówce uchwytu kosza. Czynność powtórz po przeciwnej stronie.
10. Przywiąż linkę na środku górnej tylnej rurki, patrz rysunek 19.
11. Zamontuj kosz do podwozia, patrz rysunek 20.
PL
22
19 20
Rurka ramienia
kosza
Sworzeń z łbem
płaskim Ø6x37
Zawleczka Ø2
16 17 18
Pręt nośny
Górny otwór
Dolny otwór
Górna boczna
rurka zbiornika
Zawleczka Ø3
Dolny
otwór
Rurka
ramienia
kosza
Sworzeń z łbem
płaskim Ø8x59,6
Zaślepka
plastikowa
13 14 15
Sprężyna Ø2
Górna boczna
rurka zbiornika
Klapa
Zatrzask
Dolna boczna
rurka zbiornika
Zawleczka Ø3
Spód kosza
zbiornika
Sworzeń z łbem
płaskim Ø9,5x25
Sworzeń z łbem
płaskim Ø6x37
Pas obudowy
kosza
