MONTAGE
Les références à droite et à gauche sont basées sur l’emplacement de l’utilisateur sur le véhicule qui tracte le collecteur.

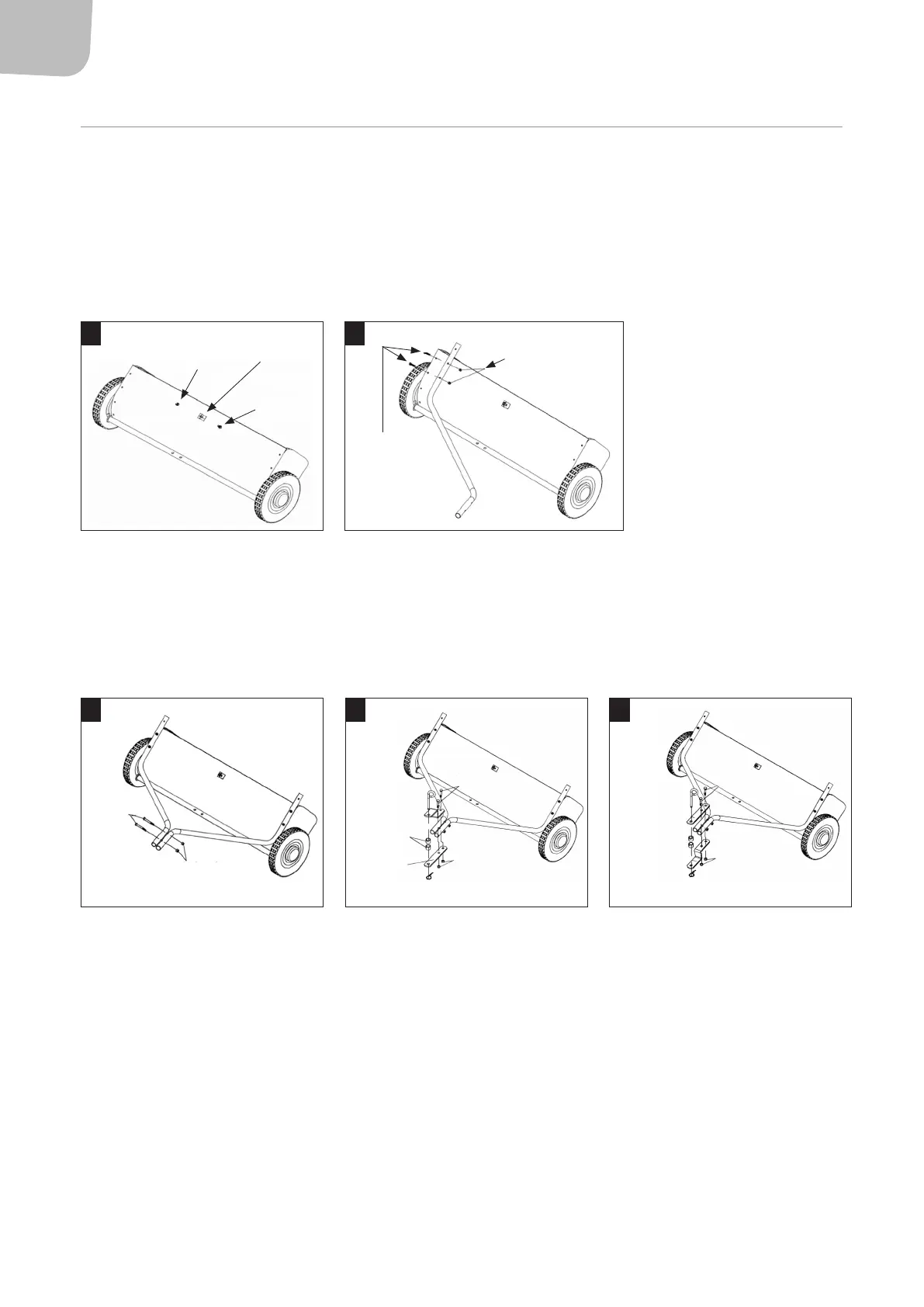

1. Installez le support coudé sur le châssis à l’aide d’une vis (M8x16) et d’un contre-écrou (M8). Veillez à ce que le support soit positionné
comme illustré, voir la Figure 1.
2. Coupez le plastique qui bloque le réglage de la hauteur.
3. Installez la bielle droite sur le châssis à l’aide de vis (M6x40) et de contre-écrous (M6), voir la Figure 2. Attendez avant de les serrer.
Installez la bielle gauche de la même façon.
4. Assemblez les deux bielles à l’aide de deux boulons (M8x65) et de deux contre-écrous (M8), voir la Figure 3. Ne les serrez pas encore
complètement.
5. En fonction de la hauteur du dispositif d’attelage de votre tracteur/tondeuse à gazon, l’attelage du collecteur doit être installé de
diérentes façons, voir les Figures 4 et 5.
6. Serrez les vis et les écrous. Commencez par ceux qui xent les bielles au châssis. Serrez ensuite ceux qui maintiennent ensemble la
partie avant des bielles. Serrez le dispositif d’attelage en dernier.
7. Installez la goupille de verrouillage, les entretoises et la goupille, voir les Figures 4 et 5.
8. Installez la commande de réglage de la hauteur. Utilisez deux vis (M8x40) et des contre-écrous (M8), voir la Figure 6. Ne les serrez pas
encore complètement.
9. Fixez la poignée à la commande, voir la Figure 6.
10. Placez une vis (M8x20) à travers le support coudé puis sur celui-ci une bague, la tige de réglage de la hauteur, une rondelle et un
contre-écrou (M8), voir la Figure 7. Serrez le tout.
11. Assemblez le reste des pièces pour le réglage de la hauteur, voir la Figure 8.
Vis hexagonales
M6 x 40
Contre-écrous
hexagonaux
M6
Contre-écrous
hexagonaux
M8
Vis
hexagonales
M8 x 16
Support coudé
1 2
Contre-écrous
hexagonaux
M8
Vis hexago-
nales
M8 x 65
Vis hexagonales
M8 x 50
Goupille
de barre
d’attelage
Support de
remorquage
Entretoise
Support de
remorquage
(droit)
Goupille fendueØ 3
Contre-écrous
hexagonaux
M8
Goupille
de barre
d’attelage
Vis hexagonales
M8 x 50
Contre-écrous
hexagonaux
M8
Support de remor-
quage(droit)
Entretoise
Support de
remorquage
Goupille fendueØ 3
3 4 5
