SV
8

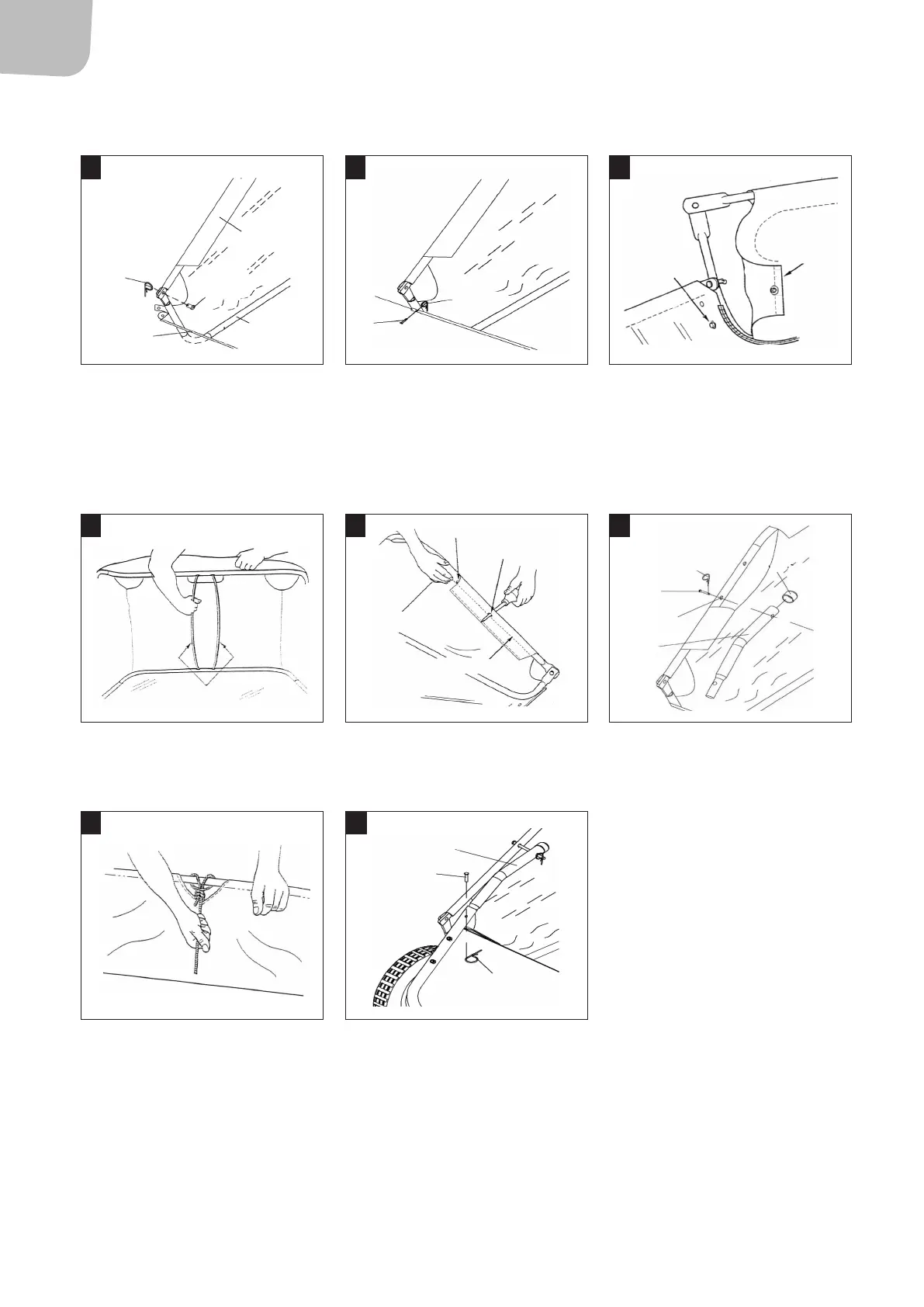

6. Placera det nedre tvärstaget i korgens främre söm. Fäst tvärstaget i de nedre rören, se gur 14.
7. Fäst korgens hörn med tryckknapparna, se gur 15.
8. Placera korgen med den bakre delen ned mot golvet. Placera de två stödstagen i de nedre och övre rören, se gur 16. Böj inte stagen för
mycket, de kan då bli krokiga.
9. Känn efter längs det övre sidoröret för att hitta det nedre hålet. Gör hål i korgen i linje med det nedre hålet, se gur 17. Placera en
låssprint i hålet och på den ska korghållaren fästas, se gur 18. Placera sedan en plasthatt i änden på korghållaren. Gör likadant på
andra sidan
10. Knyt fast repet mitt på det övre bakre röret, se gur 19.
11. Montera uppsamlingskorgen på chassit, se gur 20.
19 20
Stödrör för
uppsamlingskorg
Sprint Ø 6 x 37
Saxpinne Ø 2
16 17 18
Stag
Övre hål
Nedre hål
Övre sidorör
för uppsamlingskorg
SaxpinneØ 3
Nedre
hål
Stödrör
för upp-
samlings-
korg
Sprint Ø 8 x 59,6
Vinylhätta
13 14 15
Sprint Ø 2
Övre sidorör
för uppsam-
lingskorg
Flik
Tryckknapp
Nedre sidorör för
uppsamlingskorg
Saxpinne Ø 3
Uppsamlings-
korgens botten
Sprint Ø 9,5 x 25
Ø6 x 37
Sprint
Ramstag för
uppsamlings-
korg
