DER MONTAGE
1. Montieren Sie den Ventilator entsprechend den nachfolgenden
Anweisungen:
(1)BefestigenSiediesechsRäder[12]amStandfuss[11]
(Abbildung1).
(2)LösenSiedieMutteramStandfuss[13]vomGehäuse[9],
steckenSiedenVentilatorkörper[9]durchdieÖffnungim
Standfuss[11]undxierenSieihnmithilfederMutteram
Standfuss[13](Abbildung2).
(3)SetzenSiedenMotorsatz[7]indieÖffnungdesGehäuses[9],
ziehenSiedenMotorsatz[7]mitderBefestigungsschraube[8]
fest(Abbildung3)
(4)LösenSiedieMontagemutter[5]vomMotorsatz[7],steckenSie
dashintereVentilatorgitter[6]aufdenMotorsatz[7],richtenSie
die 3 Positionierungspunkte an den Löchern am Gitter aus und
ziehenSieschliesslichdieBefestigungsmutter[5]desGitters
fest.(Abbildung4)
(5)BefestigenSiedasVentilatorblatt[4]anderMotorwelleund
richten Sie den Schlitz am Stift an der Motorwelle aus. Ziehen
SiedanndieKappefürdasVentilatorblatt[3]gegenden
Uhrzeigersinnfest.(Abbildung5)
(6)BringenSiedasvordereVentilatorgitter[2]amhinterenGitter
[6]an.BefestigenSiedasGittermitderSchraubeander
Gitterschelle.(Abbildung6)
Öffnen Sie das Paket und entnehmen Sie die Teile. Vergewissern
Sie sich, dass alle Bestandteile enthalten sind, Handbuch,
Fernbedienung usw.

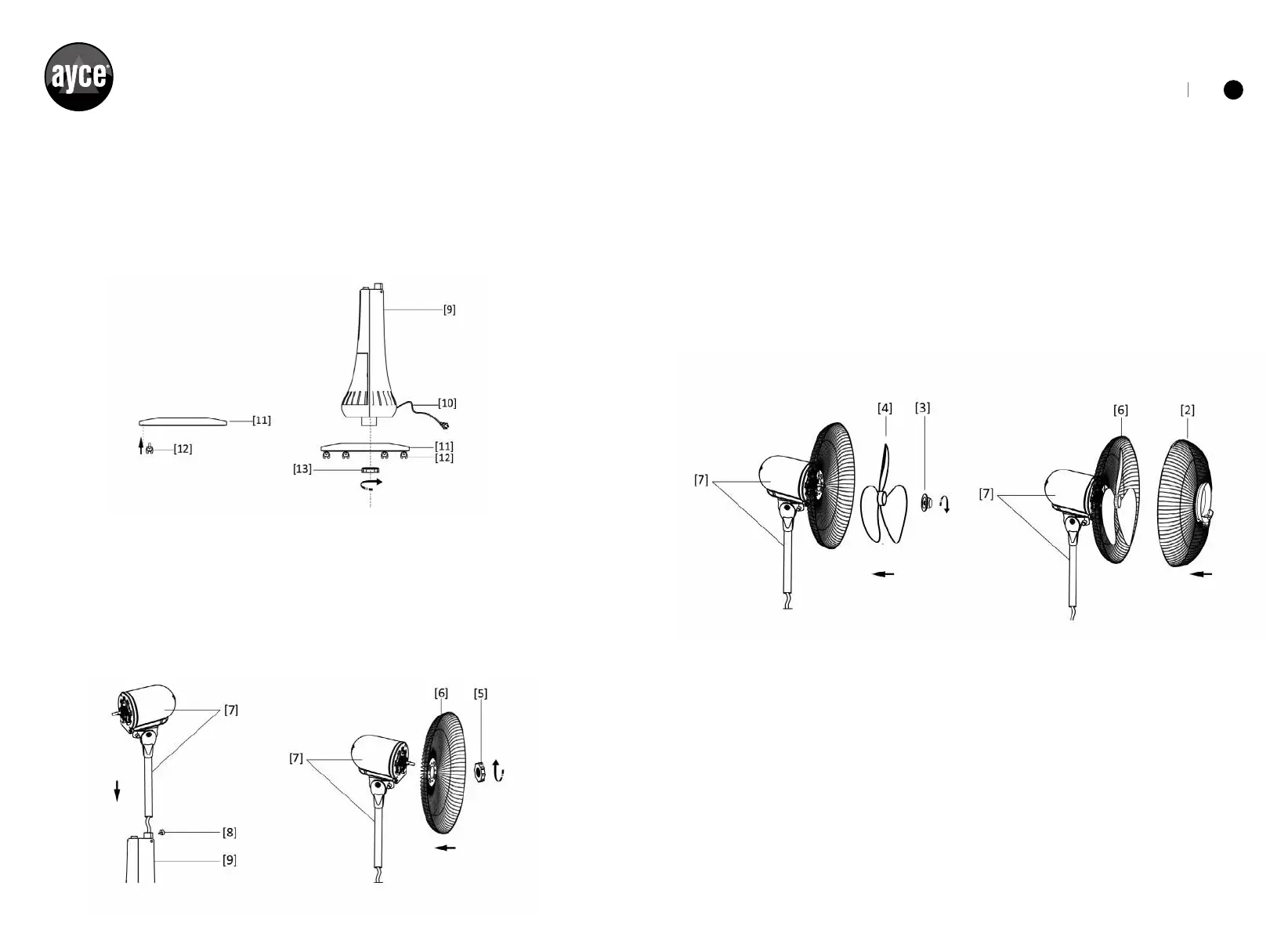

Abbildung 1
Abbildung 3
Abbildung 5
Abbildung 2
Abbildung 4
Abbildung 6
