10
N
L
L' N L

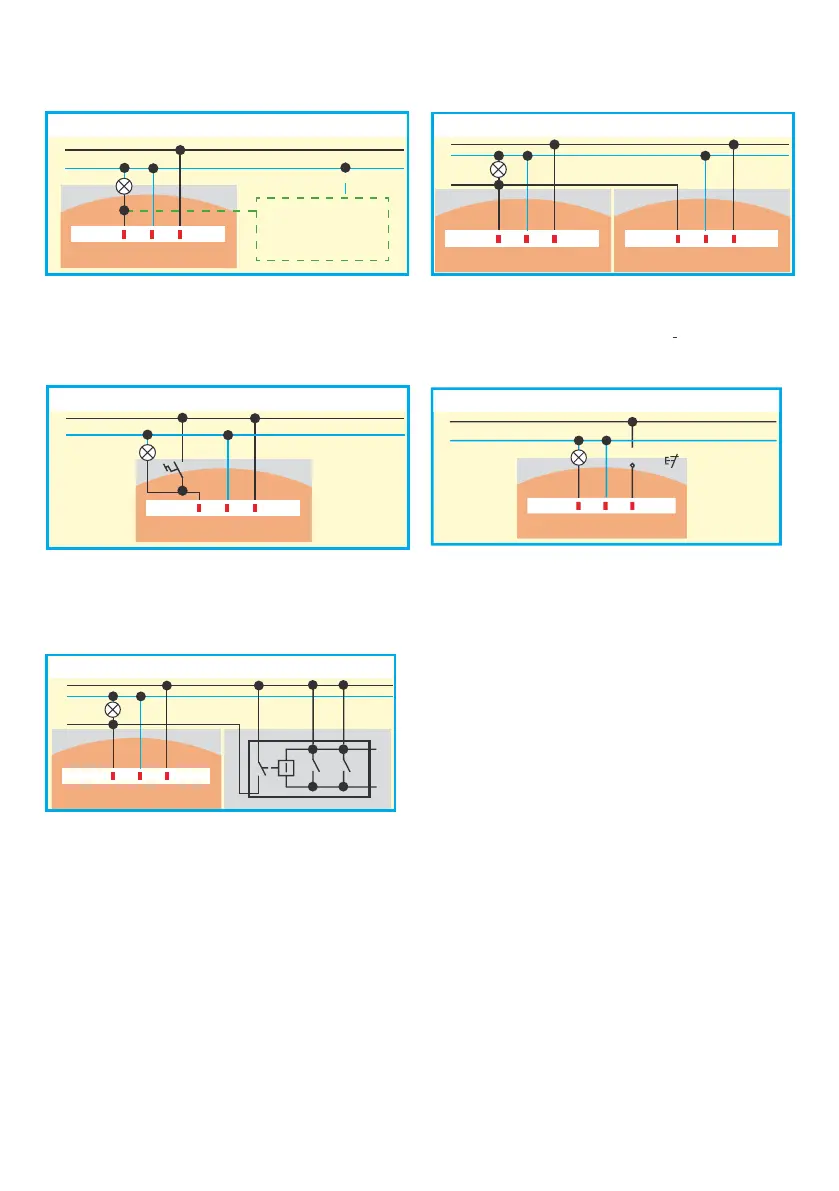

Raccordement standard et KIT Anti-arc (option)
N
L
L' N L
L' N L
Raccordement en parallele
L
L' N L
N
Eclairage permanent par interrupteur extérieur
Fonctionnement standard
En option un Kit Anti-arc pour enclenchement
parallèle au réseau d’inductance.
(ex: relais, contacteur, tube uorescent, etc...)
Fonctionnement à commutation multiple
Possibilité de raccorder jusqu’à 8 détecteurs
de mouvements maximum sur la même source.
Etat continuel d’enclenchement
Enclenchement manuel possible (éclairage continu)
Etat continuel d’enclenchement
Enclenchement manuel possible
(presser le bouton NF durant 0,5 - 2 sec env.)
Marche parallele avec une minuterie de
cage d’ escalier.
Allumage soit par la minuterie, soit par le détecteur
de mouvement
N
L
L' N L
Fonctionnement parallele avec minuterie de cage d‘escalier
L
L' N L
N
Eclairage permanent par bouton poussoir exterieur
Kit Anti-arc
10880
Schemas de raccordement
