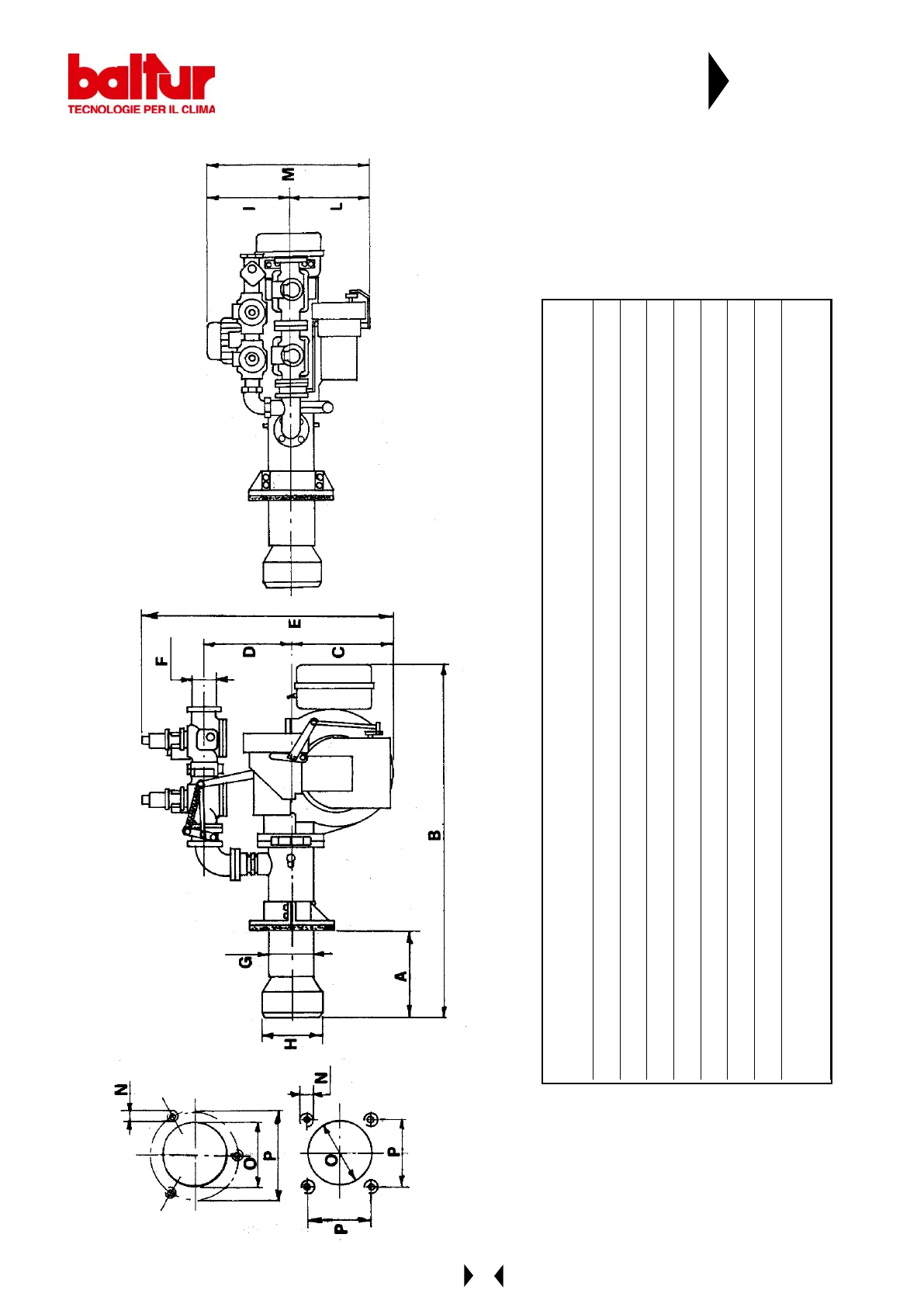

Dimensions
N° 9441/1
Rev. 07/11/95
MOD. A A B C D E F G H I L M N O P
MIN MAX Ø Ø Ø
BGN 40 DSPGN 150 350 1105 300 225 765 1" ½ 133 155 250 270 520 M 12 165 150
BGN 60 DSPGN 180 400 1240 365 225 820 2" 159 205 315 300 615 M 12 190 165
BGN 100 DSPGN 220 460 1300 365 225 830 2" 159 230 315 300 615 M 12 190 165
BGN 120 DSPGN 220 440 1415 365 260 865 2" 193 270 315 300 615 M 16 220 195
BGN 150 DSPGN 220 440 1500 450 260 945 2" 193 270 370 330 700 M 16 220 195
BGN 200 DSPGN 300 620 1840 580 380 1265 DN65 216 320 430 405 835 M 16 240 240
BGN 250 DSPGN 300 620 1840 580 380 1265 DN65 216 320 480 400 880 M 16 240 240
BGN 300 DSPGN 275 490 1900 580 390 1280 DN65 275 356 480 400 880 M 20 390 490
BGN 350 DSPGN 275 490 1900 580 390 1280 DN80 275 356 480 400 880 M 20 390 490
