ITALIANO
PER TBML ... MC

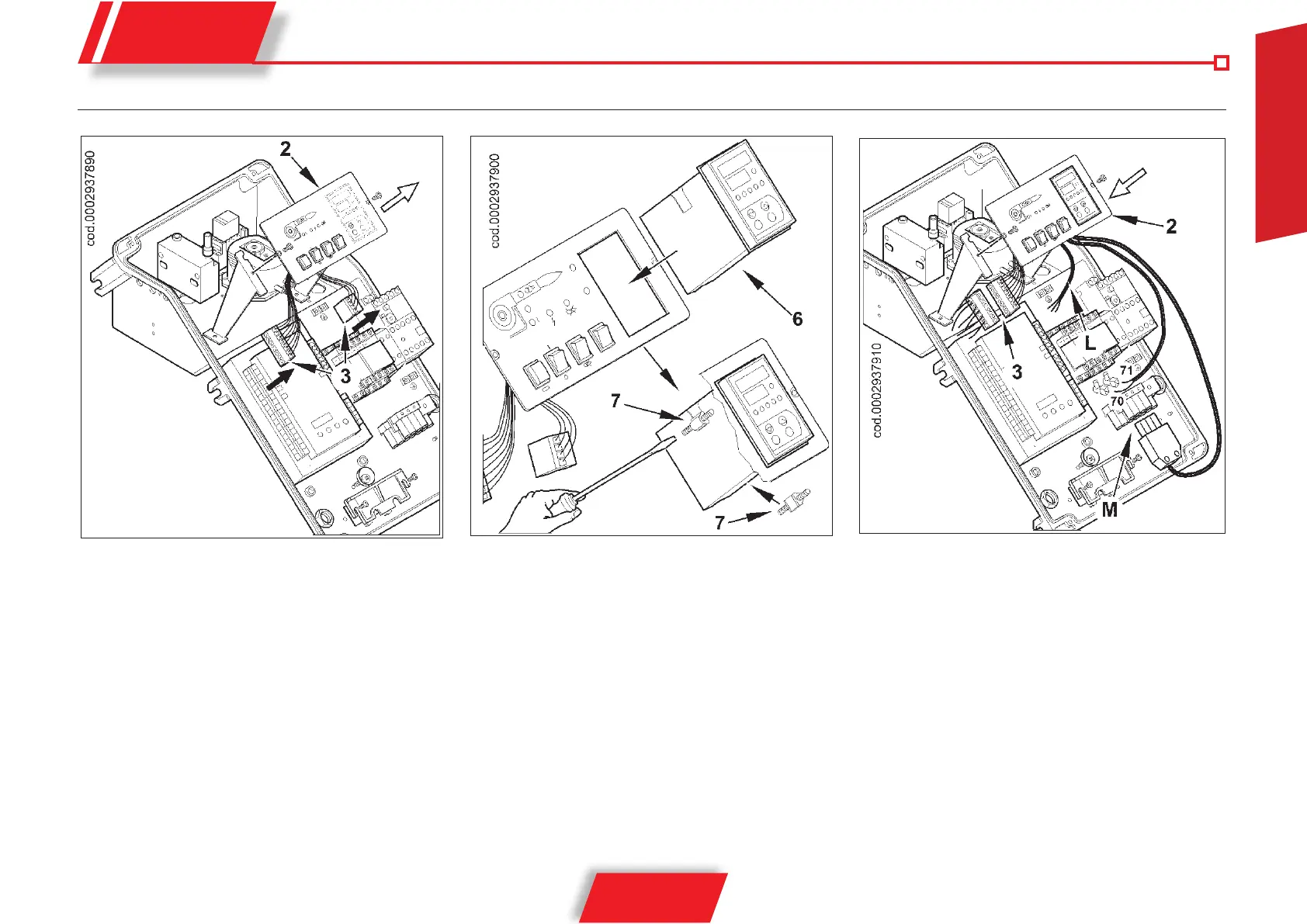

Fig. 2Fig. 1 Fig. 3
• Rimuovere il pannello sinottico (2) dai supporti dopo aver tolto
le viti di fissaggio;
• sganciare i connettori (3) per liberare completamente il pannello
sinottico (fig.1);
• incidere con l’ausilio di una lama il perimetro rettangolare della
serigrafia;
• staccare la parte di pannello pretranciata destinata al regolatorre
(fig.2);
• inserire il regolatore (6) nell’asola rettangolare e bloccarlo con
le viti regolabili (7) in dotazione;
• riposizionare il pannello sinottico seguendo l’ordine inverso;
• collegare il connettore a 4 poli (M) alla relativa presa e i tre fili
del cavo L alla morsettiera dell’apparecchiatura (fig. 3). Per
un corretto cablaggio fare riferimento allo schema elettrico in
dotazione al bruciatore;
• collegare i cavi contrassegnati con 70 - 71 provenienti dal
regolatore ai relativi morsetti.
