FUNZIONAMENTOTERMOSTATO CALDAIA : USCITA DI ALLARME AL2
Con questa funzione vengono definiti i limiti di accensione e spegnimento del bruciatore, in riferimento
al valore set point impostato.
Per fare questo, occorre utilizzare i parametri relativi all’allarme AL2.

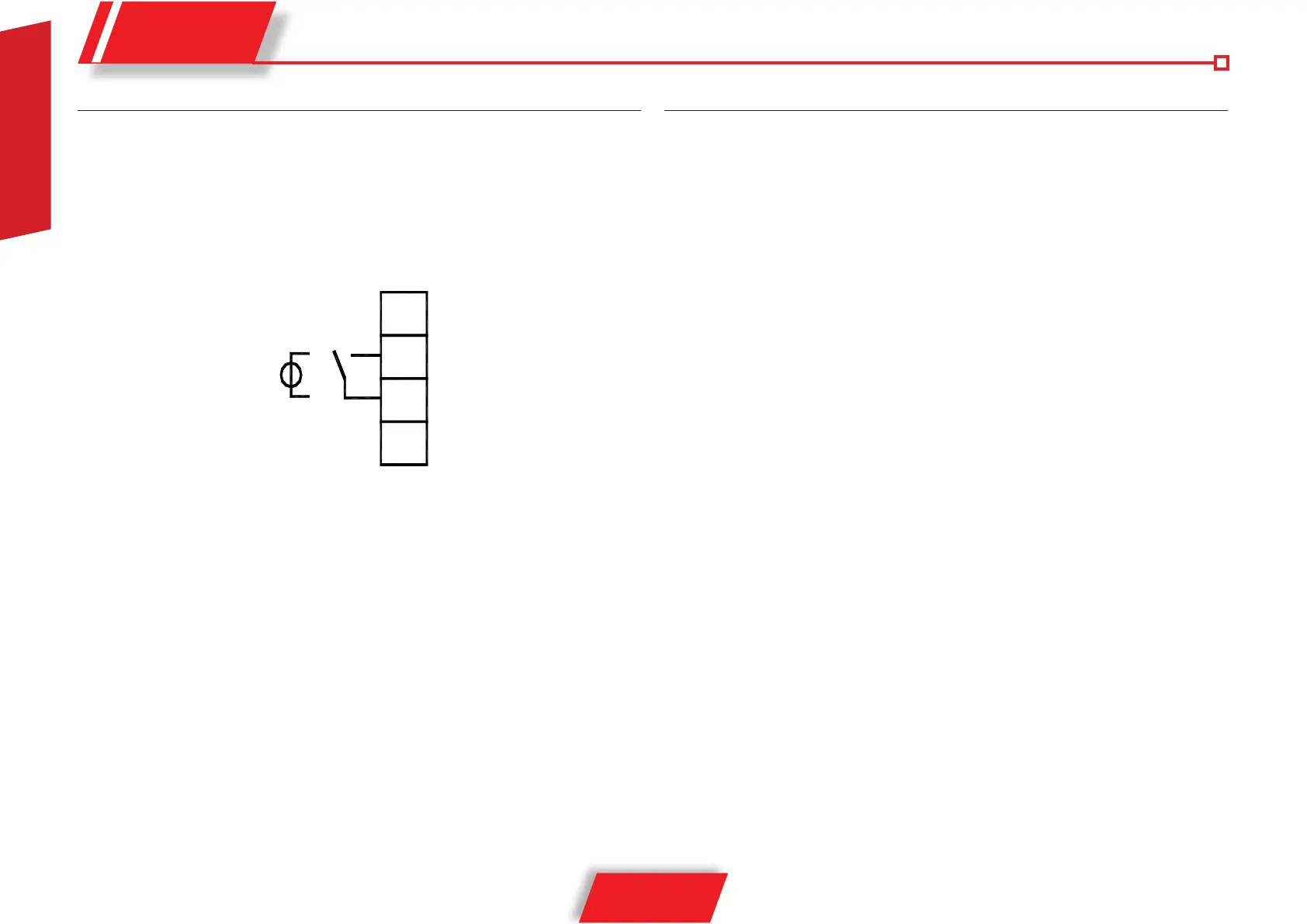

Collegare i terminali 8a e 9a dell’LC3 ai terminali T
1
e T
2
del connettore del bruciatore (termostato caldaia).
Impostare nel gruppo parametri OUT, il parametro:
O3F = Al.nc relè normalemnte chiuso
Impostare nel gruppo allarmi AL2, i seguenti parametri:
AL2 = Hide Allarme relativo di massima
AL2 = 5 Delta di spegnimento rispetto a SP
HAL2 = 10 Isteresi di accensione rispetto a SP e AL2
Esempio:
SP = 70°
AL2 = 5
HAL2 = 10
Se la temperatura supera i 75°C (SP + AL2) il bruciatore si spegne.
Quando la temperatura raggiunge il valore di 65°C (SP + AL2 - HAL2) il bruciatore si riavvia.
FUNZIONAMENTO BISTADIO
La gamma dei bruciatori misti, prevedono un funzionamento modulante lavorando a gas, mentre
bistadio funzionando a gasolio.
Per il funzionamento bistadio, occorre utilizzare i parametri relativi agli allarmi AL1.
Collegare ai morsetti 4a e 6a della LC3 i morsetti 70 e 71 del bruciatore.
Selezionando il combustibile gasolio per attivare gli ingressi digitali.
Impostare nel gruppo allarmi AL1, i seguenti parametri:
OAL1 = OUT2 Attivazione uscita 2
AL1t = Hide Allarme relativo di massima
AL1 = -15 Isteresi per passaggio in primo stadio
Esempio:
SP = 70°
AL1 = -15
Se la temperatura è compresa tra i 55° e i 70° (SP + (-AL1)) il bruciatore lavora in primo stadio.
Se la temperatura si abbassa oltre i 55°, il bruciatore lavora in secondo stadio.
