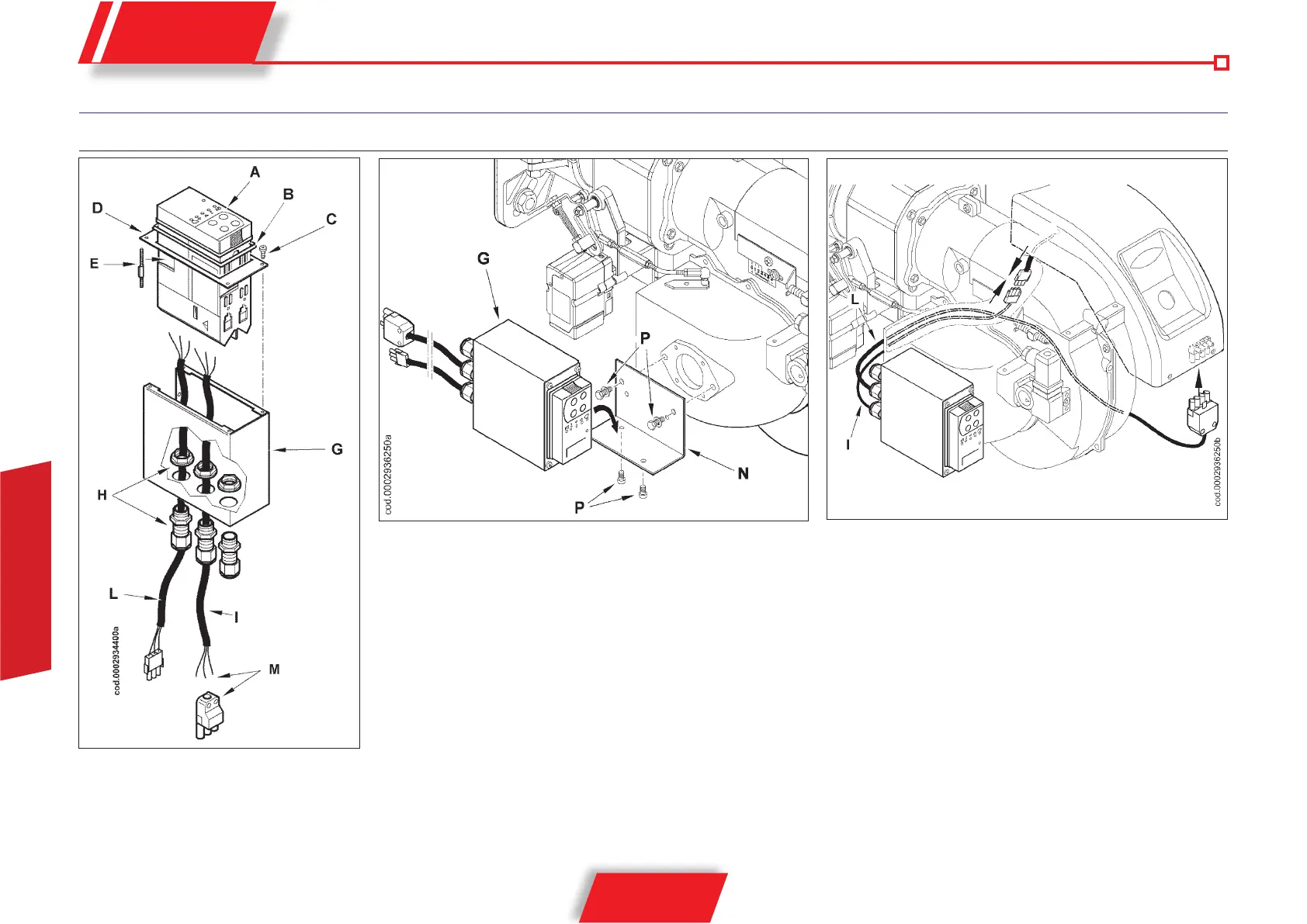

• Fije el regulador (A) en la placa (D) utilizando los tornillos adecuados (E)
en el equipo del regulador. Interponga la guarnición (B) entre el regulador
y la placa.
• Después de haber conectado el cable (I) al conector de 4 polos (M)
suministrado con el quemador, conecte los cables (I) y (L) al terminal del
regulador de acuerdo con las indicaciones del esquema eléctrico adjunto.
• Introduzca el regulador en el interior de la funda (G),
• Fije la placa (D) con los tornillos (C) adecuados y apriete el prensacable (H).
• Extraiga los tapones del encanalador del
quemador y fije la abrazadera (N) utilizando
los tornillos M8 (P). A continuación, fije la funda
(G) a la abrazadera (N).
• Conecte los conectores situados en los extremos de los cables (I)
y (L) con sus correspondientes en el equipamiento del quemador.
HOJA DE INSTRUCCIONES KIT “ASCON LC3”
PARA TBG 35 MODULANTES
