ESPAÑOL

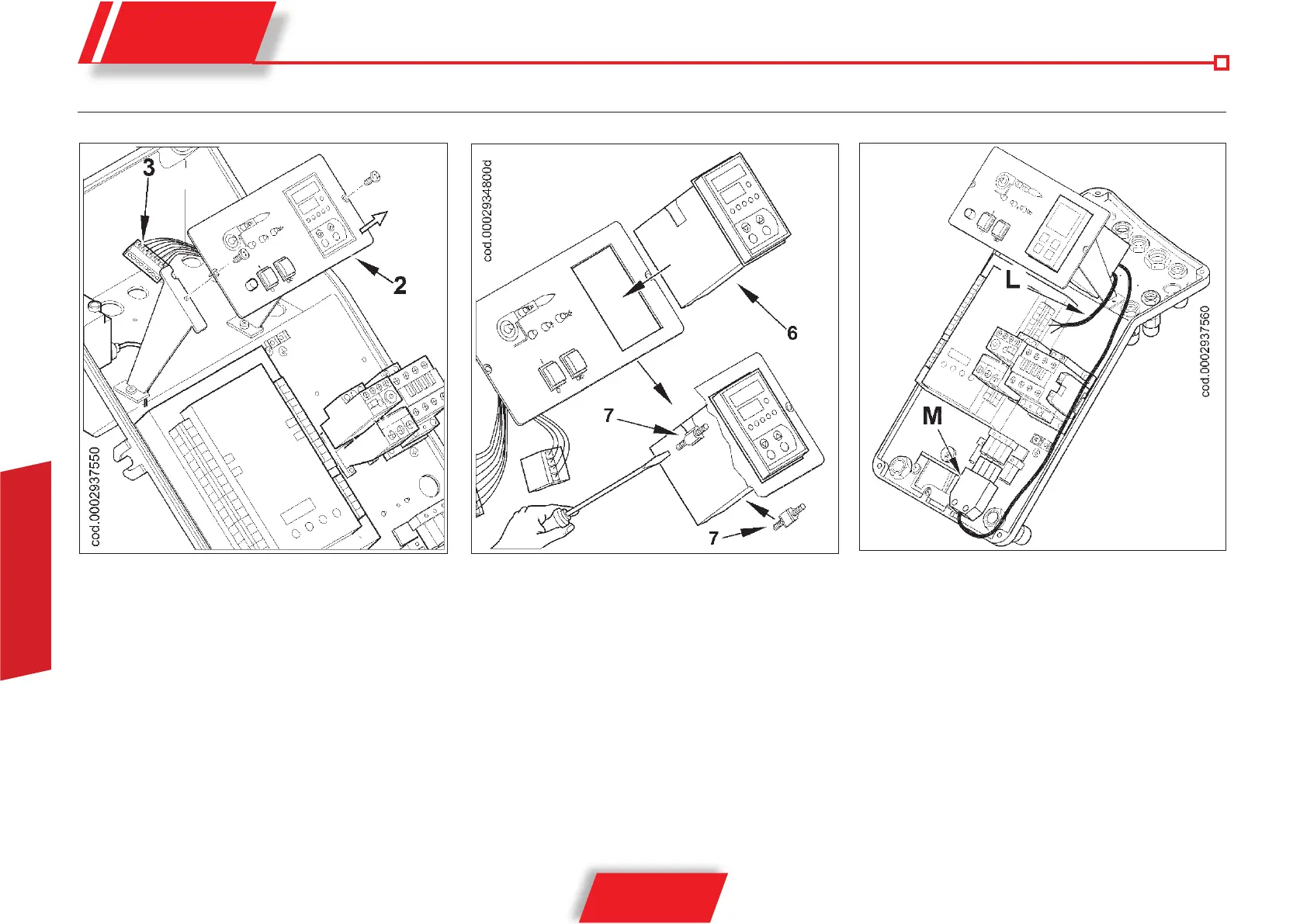

• Quite el panel sinóptico (2) de los soportes después de haber
retirado los tornillos de fijación;
• desconecte los conectores (3) del circuito impreso para liberar
completamente el panel sinóptico (fig.1);
• cortar con una hoja el perímetro rectangular de la serigrafía;
• despegar la parte de panel precortada destinada al regulador
(fig.2);
• introducir el regulador (6) en la ranura rectangular y bloquearlo
con los tornillos regulables (7) suministrados;
• volver a colocar el panel sinóptico siguiendo el orden inverso;
• conecte el conector de 4 polos (M) al enchufe correspondiente
y los tres hilos del cable L en el terminal del equipo (fig. 3). Con
el fin de que el cableado sea correcto, consulte el esquema
eléctrico suministrado con el quemador;
PARA BGN ... MC
Fig. 2Fig. 1
Fig. 3
