FRANÇAIS
SÉLECTION DES MENUS DE RÉGLAGE ET DE
PROGRAMMATION DES PARAMÈTRES
En appuyant sur la touche « P » et en la maintenant enfoncée pendant environ 2 sec. on accède au
menu de sélection principal.

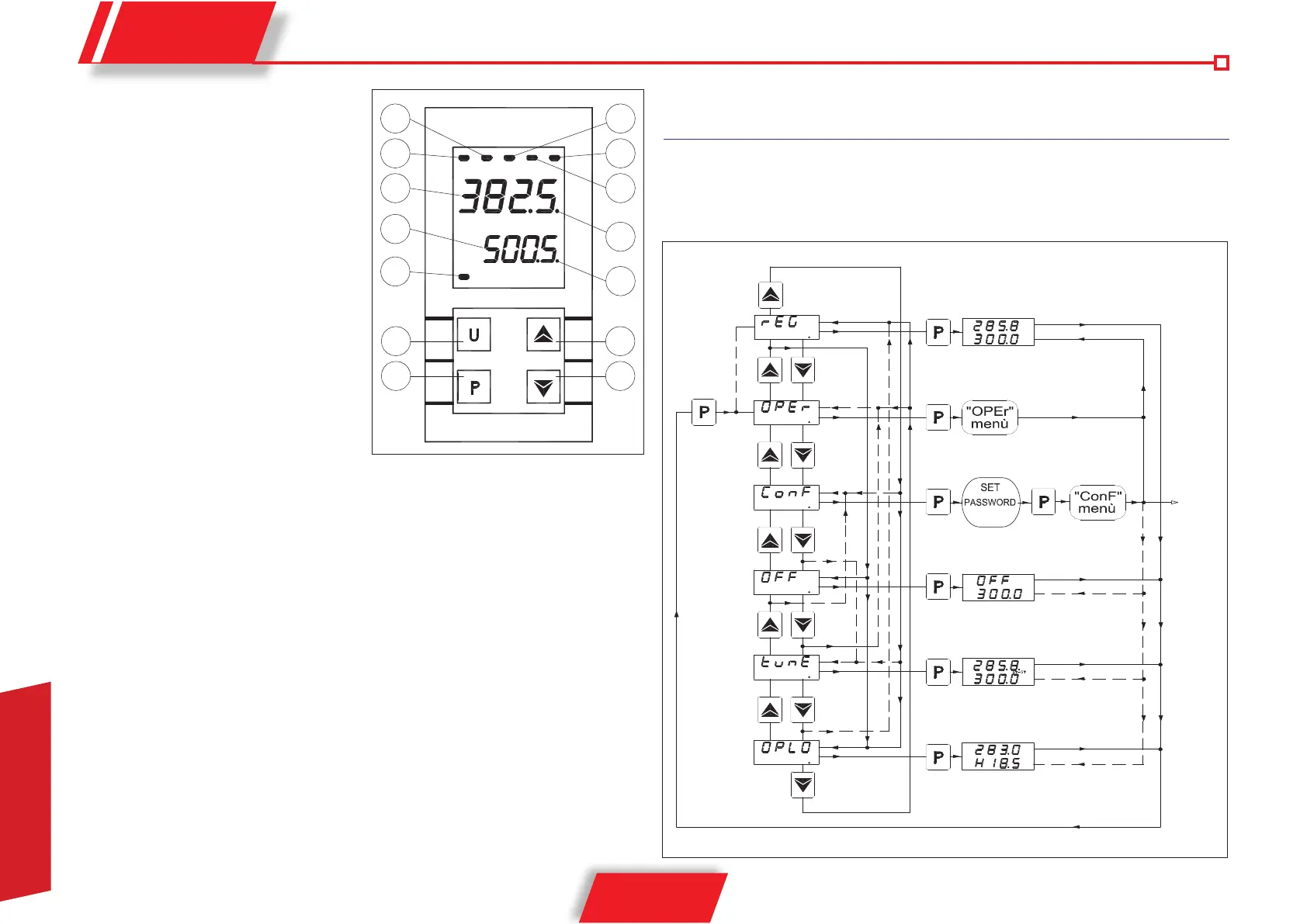

PANNEAU FRONTAL
1 Touche P : Utilisée pour accéder à la
programmation des paramètres de
fonctionnement et pour confirmer la
sélection.
2 Touche DOWN : Utilisée pour le décrément
des valeurs à saisir et pour la sélection des
paramètres.
3 Touche UP : Utilisée pour l’incrément
des valeurs à saisir et pour la sélection
des paramètres. 4 - Touche U : Touche
à fonctionnement programmable avec le
par. « USrb ». Elle peut être configurée
pour : Activer Autotuning ou Selftuning,
sélectionner l’instrument en réglage mode
manuel, acquitter l’alarme, changer la Valeur
de Consigne active.
5 DEL OUT1 : Elle indique l’état de la sortie
OUT1
6 DEL OUT2 : Elle indique l’état de la sortie
OUT2
7 DEL OUT3 : Elle indique l’état de la sortie OUT3
8 DEL OUT4 : non actives
9 DEL OUT5 : non actives
10 DEL OUT6 : non actives
11 DEL SET : Elle indique l’entrée dans le mode de programmation et le niveau de programmation
des paramètres
12 DEL TUN : Elle indique la fonction Selftuning activée (allumée) ou Autotuning en cours (clignotante).
13 Afficheur PV : Il indique normalement la valeur de processus.
14 Afficheur SV : Il indique normalement la valeur de Consigne active, toutefois elle peut être
configurée avec le par. « diSP » pour visualiser normalement d’autres grandeurs.
