SELFTUNING
AUTOTUNING
2 sec.
Hold for
"OFF"
"rEG"
"OPLO"
381
vai a
pag.4
Out2
PV
SV
SET
TUN
Out1 Out3 Out4 Out5
7
3
2
8
12
9
6
4
1
13
14
5
11
Out6
10
4 / 16
0006160005_201502
ITALIANO

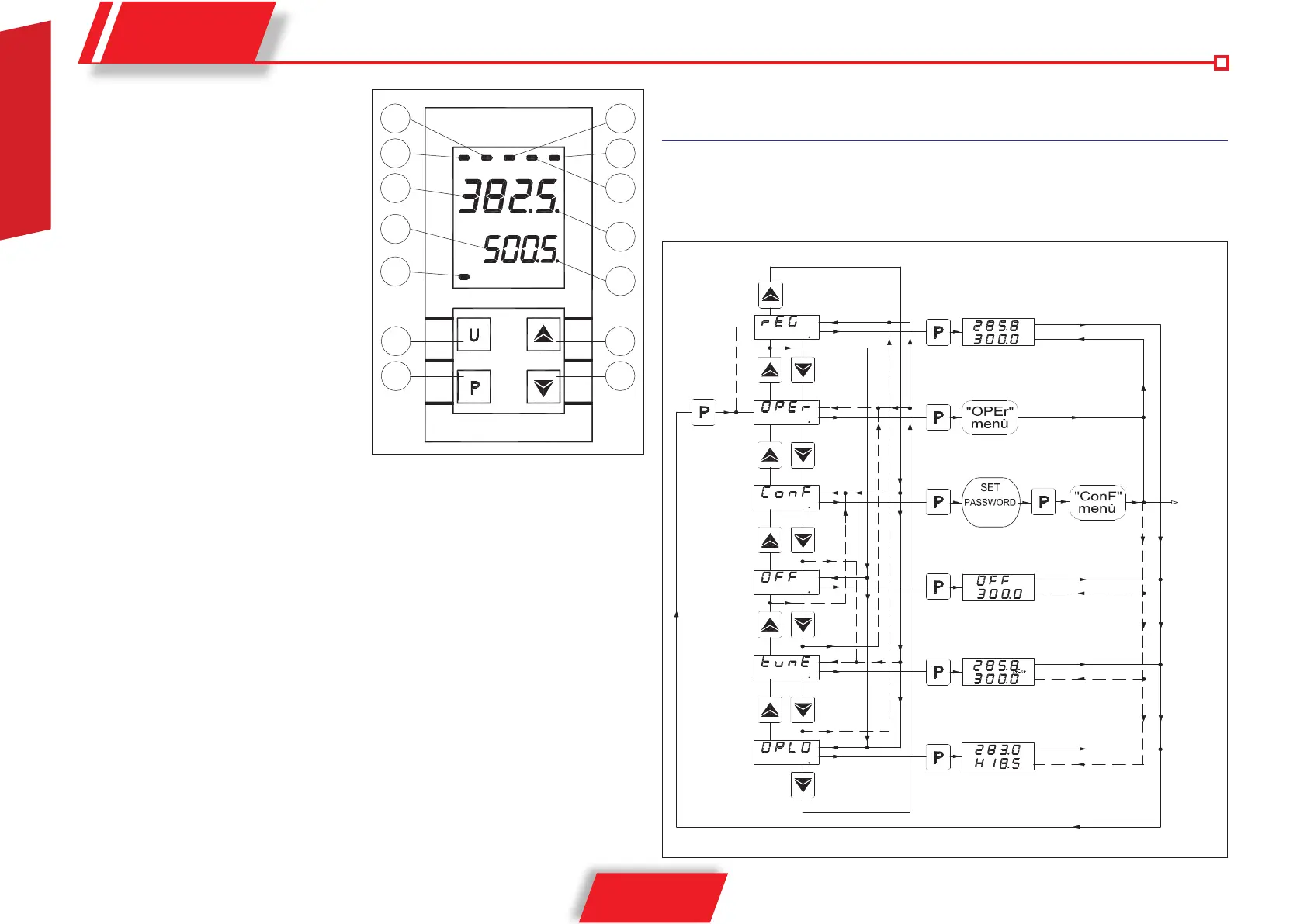

SELEZIONE DEI MENU DI REGOLAZIONE E
PROGRAMMAZIONE DEI PARAMETRI
Premendo il tasto “P” e mantenendolo premuto per circa 2 sec. si accede al menù di selezione principale.
PANNELLO FRONTALE
1 Tasto P : Utilizzato per accedere alla
programmazione dei parametri di
funzionamento e per confermare la
selezione.
2 Tasto DOWN : Utilizzato per il decremento
dei valori da impostare e per la selezione
dei parametri.
3 Tasto UP : Utilizzato per l'incremento dei
valori da impostare e per la selezione
dei parametri. 4 - Tasto U : Tasto dal
funzionamento programmabile tramite il
par. “USrb”. Può essere configurato per:
Attivare Autotuning o Selftuning, Mettere lo
strumento in regolazione manuale, Tacitare
l’allarme, Cambiare il Set Point attivo.
5 Led OUT1 : Indica lo stato dell'uscita OUT1
6 Led OUT2 : Indica lo stato dell'uscita OUT2
7 Led OUT3 : Indica lo stato dell'uscita OUT3
8 Led OUT4 : non attivi
9 Led OUT5 : non attivi
10 Led OUT6 : non attivi
11 Led SET : Indica l’ingresso nella modalità di programmazione e il livello di programmazione dei
parametri
12 Led TUN : Indica la funzione Selftuning inserita (acceso) o Autotuning in corso (lampeggiante).
13 Display PV: Indica normalmente il valore di processo.
14 Display SV: Indica normalmente il valore di Set attivo tuttavia può essere configurato tramite iil
par. “diSP” per visualizzare normalmente altre grandezze.
