FRANÇAIS

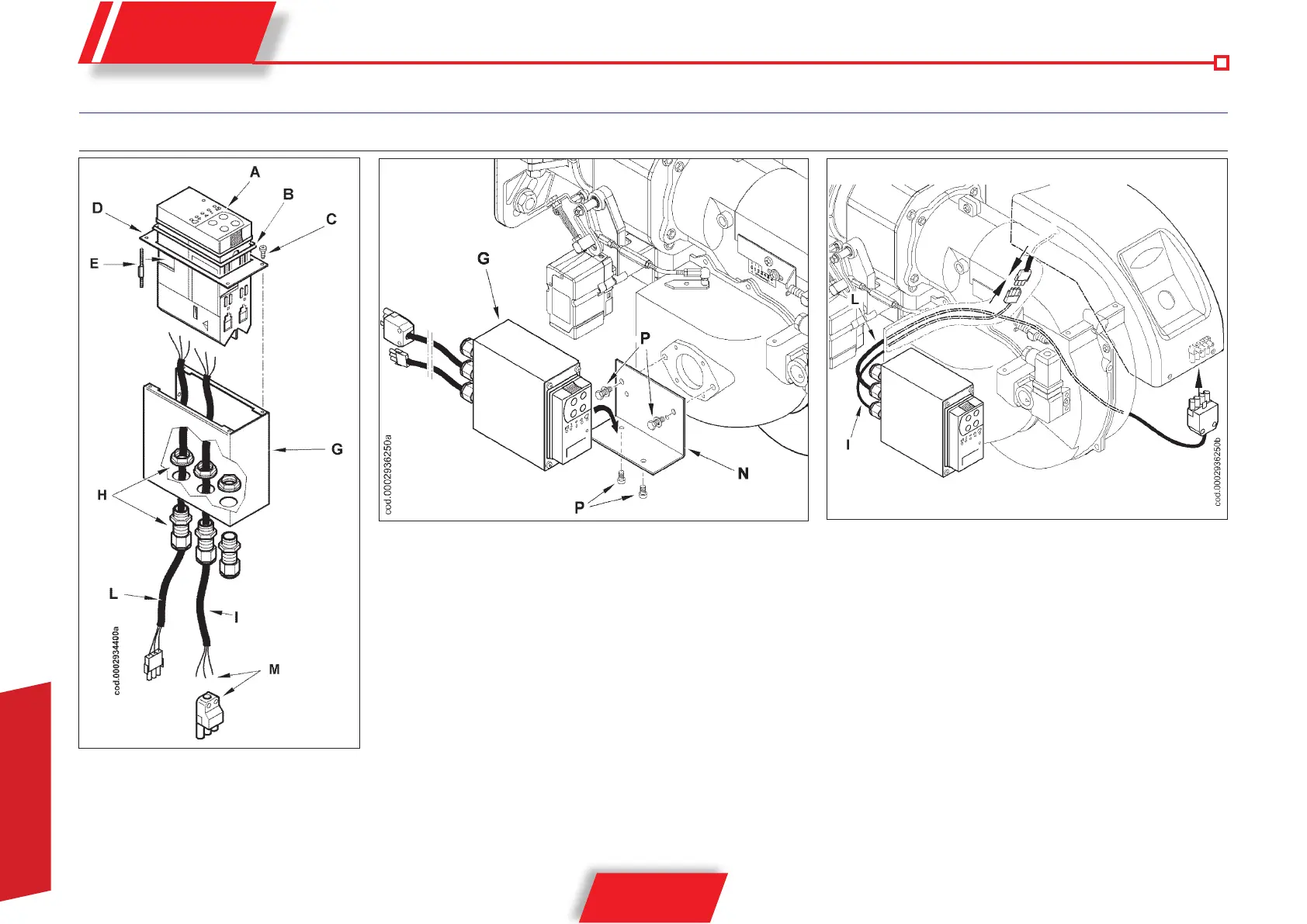

• Fixer le régulateur (A) à la plaquette (D) en utilisant les vis (E) prévues à cet
effet fournies avec le régulateur. Interposer le joint (B) entre le régulateur
et la plaquette.
• Après avoir relié le câble (I) au connecteur à 4 pôles (M) fourni avec le
brûleur, connecter les câbles (I) et (L) au bornier du régulateur selon les
instructions du schéma électrique annexé.
• Introduire le régulateur à l’intérieur du boîtier (G),
• Fixer la plaque (D) avec les vis relatives (C) et serrer les presse-étoupes
(H).
• Retirer les bouchons du convoyeur du brûleur
et fixer l’étrier (N) à l’aide des vis M8 (P). Fixer
ensuite le boîtier (G) à l’étrier (N).
• Relier les connecteurs situés à l’extrémité des câbles (I) et (L) aux
câbles correspondant fournis avec le brûleur.
NOTICE D’INSTRUCTIONS KIT « ASCON LC3 »
POUR TBG 35 MODULANTS
