FRANÇAIS
POUR TBML ... MC

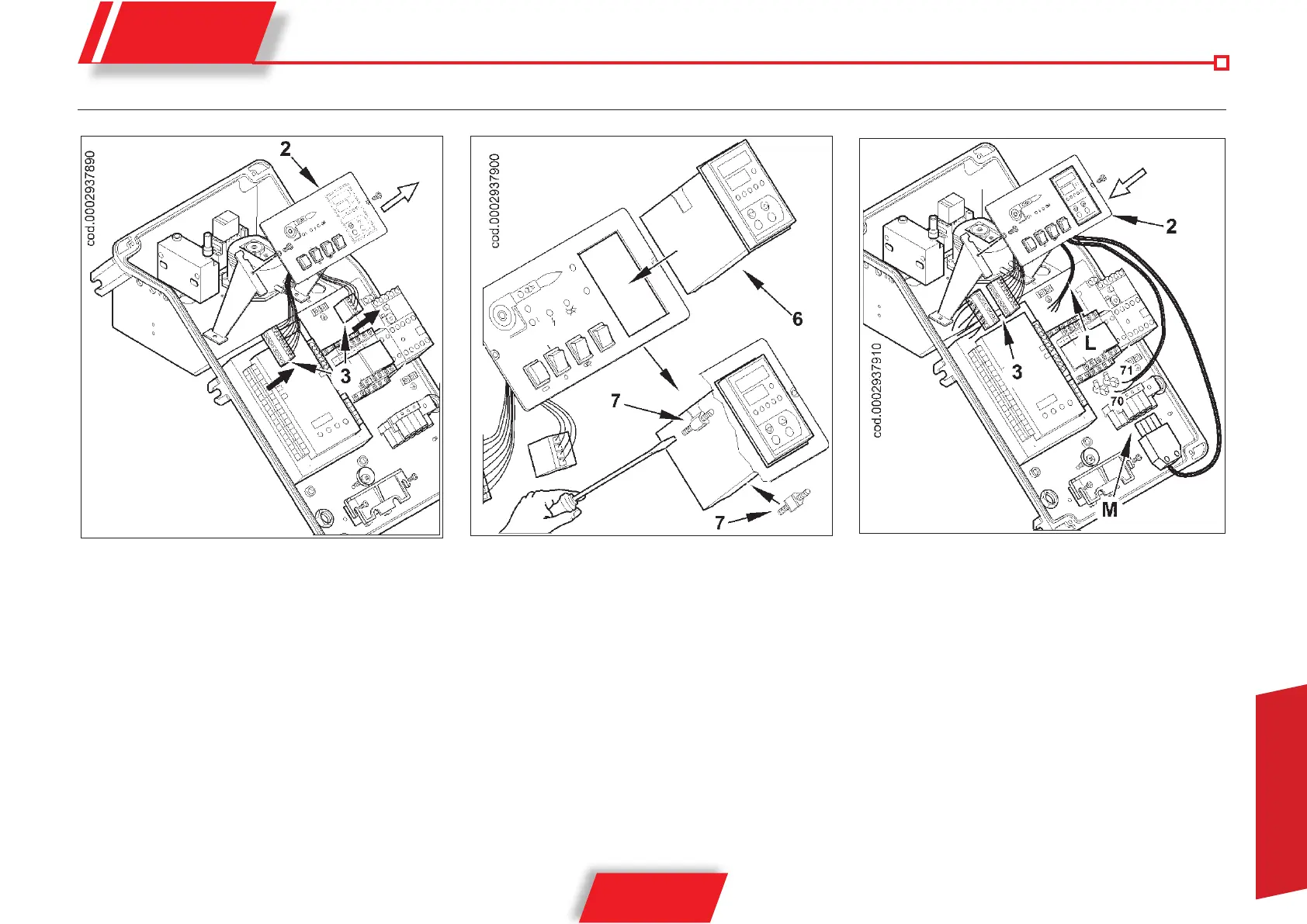

Fig. 2Fig. 1 Fig. 3
• Retirer le panneau synoptique (2) des supports après avoir
enlevé les vis de fixation ;
• débrancher les connecteurs (3) pour libérer complètement le
panneau synoptique (fig.1) ;
• entailler avec une lame le périmètre rectangulaire de la
sérigraphie ;
• détacher la partie du panneau pré-découpée destinée au
régulateur (fig.2) ;
• introduire le régulateur (6) dans la fente rectangulaire et le
bloquer avec les vis réglables (7) en dotation ;
• repositionner le panneau synoptique en suivant l’ordre inverse ;
• brancher le connecteur à 4 pôles (M) à la prise relative et les
trois fils du câble L au bornier de l’appareillage (fig. 3). Pour
effectuer un câblage correct se référer au schéma électrique
fourni avec le brûleur ;
• brancher les câbles marqués par 70 - 71 venant du régulateur
aux bornes relatives.
