C
NO
7a
Out3
9a
8a
10a
2 / 16
0006160005_201502
TÜRKÇE
BRÜLÖR TERMOSTATINI ÇALIŞTIRMA: ALARM ÇIKIŞI AL2
Bu fonksiyon, ayar noktası değerine göre brülör ateşleme ve söndürme limitlerini ayarlamak için kullanılır.
Bunu yapmak için, AL2 parametrelerinin kullanılması gerekir.

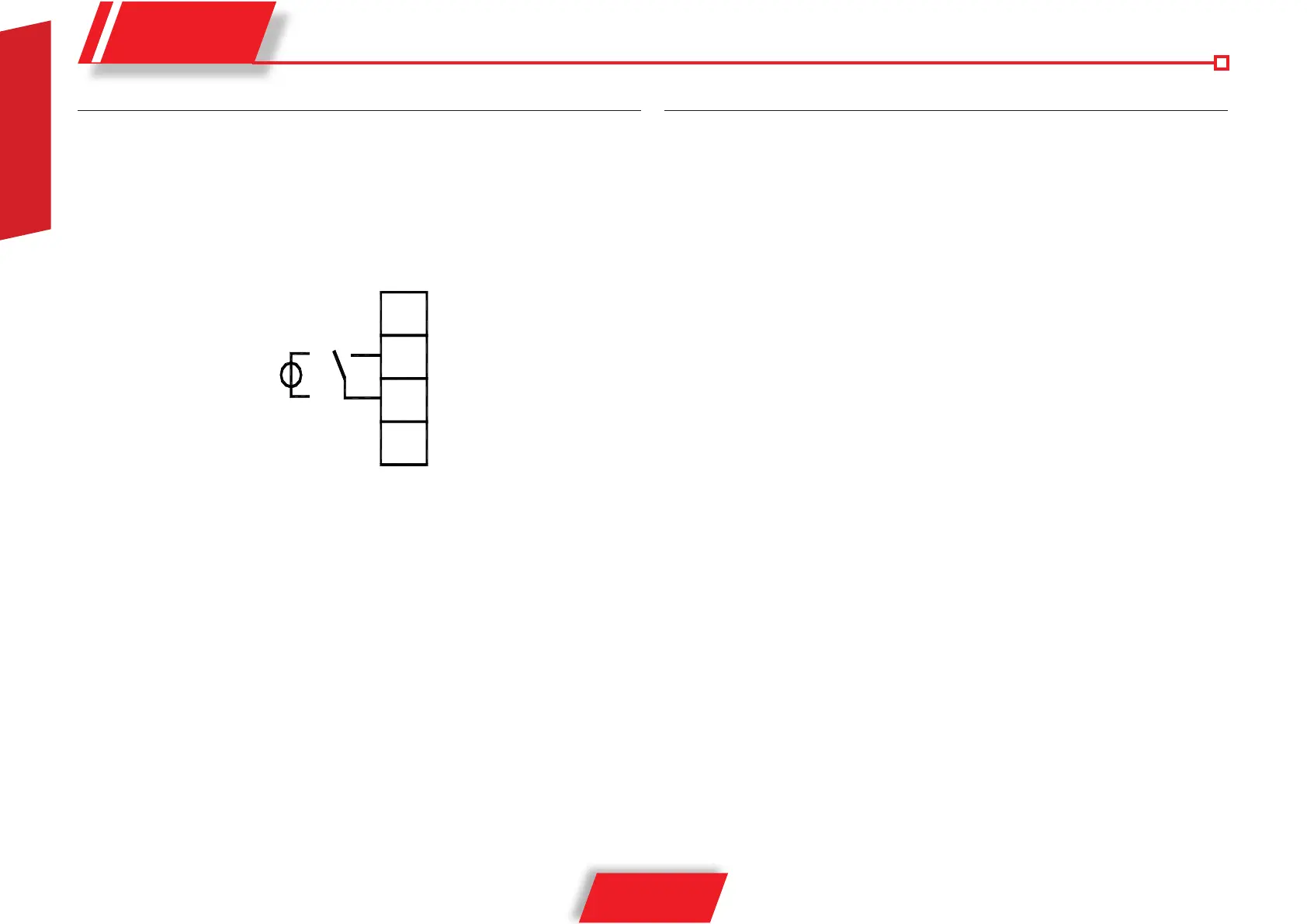

LC3 bağlantı uçları 8a ve 9a'yı brülör konnektörünün T
1
ve T
2
terminallerine bağlayın (brülör termostatı).
OUT parametre ünitesinde aşağıdaki parametreleri ayarlayın:
O3F = Al.nc normalde kapalı röle
AL2 ünitesinde aşağıdaki parametreleri ayarlayın:
AL2 = Gizle Maksimum bağıl alarm
AL2 = 5 SP'ye göre deltayı kapatma
HAL2 = 10 SP ve AL2'ye göre histerezi açma
Örnek aşağıdadır:
SP = 70°
AL2 = 5
HAL2 = 10
Sıcaklık 75°C üzerinde ise (SP + AL2), brülör kapanır.
Sıcaklık 65°C değerine geldiğinde (SP + AL2 - HAL2), brülör tekrar çalışır.
İKİ AŞAMALI ÇALIŞMA
Çift yakıtlı brülörler, gaz kullanıldığında modülasyonlu çalışmaya ve dizel kullanıldığında iki aşamalı
çalışmaya sahiptir.
İki aşamalı çalışma için AL1 alarm parametrelerinin kullanılması gerekir.
Brülör bağlantı uçları 70 ve 71'i LC3 terminalleri 4a ve 6a'ya bağlayın.
Dijital girişleri etkinleştirmek için dizel yakıtı seçin.
AL1 ünitesinde aşağıdaki parametreleri ayarlayın:
OAL1 = OUT2 Çıkış 2 etkin
AL1t = Gizle Maksimum bağıl alarm
AL1 = -15 İlk aşamaya geçiş için histerez
Örnek aşağıdadır:
SP = 70°
AL1 = -15
Sıcaklığın 55° ila 70° arasında olması halinde (SP + (-AL1)) brülör sadece tek aşamada çalışır.
Sıcaklık 55° altına düşerse, brülör ikinci aşamada çalışır.
