SELFTUNING
AUTOTUNING
2 sec.
Hold for
"OFF"
"rEG"
"OPLO"
381
vai a
pag.4
Out2
PV
SV
SET
TUN
Out1 Out3 Out4 Out5
7
3
2
8
12
9
6
4
1
13
14
5
11
Out6
10
4 / 16
0006160005_201502
TÜRKÇE

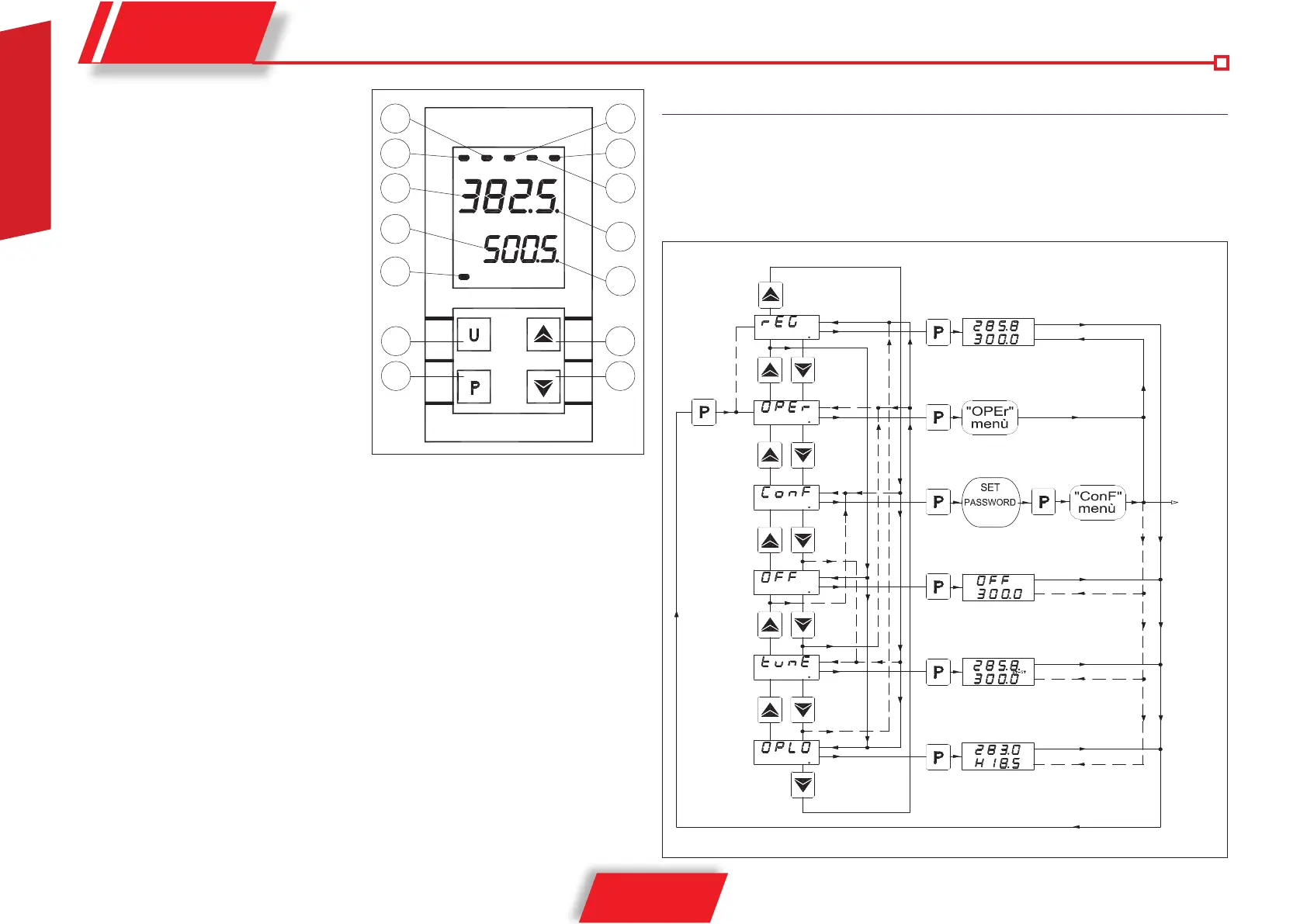

AYAR VE PARAMETRE PROGRAMLAMA MENÜLERİNİN SEÇİMİ
“P” düğmesine basarak ve yaklaşık 2 saniye boyunca basılı tutarak, ana seçim menüsüne erişilir.
ÖN PANEL
1 Tuş P : Çalıştırma parametrelerinin
programlanmasına erişmek ve seçimi
onaylamak için kullanılmaktadır.
2 Tuş DOWN : Girilecek değerleri azaltmak ve
parametreleri seçmek için kullanılmaktadır.
3 Tuş UP : Girilecek değerleri artırmak ve
parametreleri seçmek için kullanılmaktadır.
4 - Tuş U : “USrb” parametresi aracılığı ile
programlanabilir tuş. Olası konfigürasyon
seçenekleri: Autotuning ya da Selftuning
işlevlerini devreye almak, Cihazı manüel
ayar konumuna getirmek, Alarmı susturmak,
Aktif olan Set Point’u değiştirmek
5 Led OUT1 : OUT 1 çıkışındaki durumu bildirir
6 Led OUT2 : OUT 2 çıkışındaki durumu bildirir
7 Led OUT3 : OUT 3 çıkışındaki durumu bildirir
8 Led OUT4 : aktif değil
9 Led OUT5 : aktif değil
10 Led OUT6 : aktif değil
11 Led SET : Programlama modudaki girişi ve parametrelerin programlama seviyesini gösterir
12 Led TUN : Selftuning devrede (sürekli yanan) ya da Autotuning sürüyor (yanıp sönen) işlevini
bildirir.
13 Ekran PV: Genelde süreç değerini gösterir.
14 Ekran SV: Genelde aktif Set değerini gösterir ancak “diSP” parametresi aracılığı ile diğer değerleri
görüntülemek üzere de programlanabilir.
