21

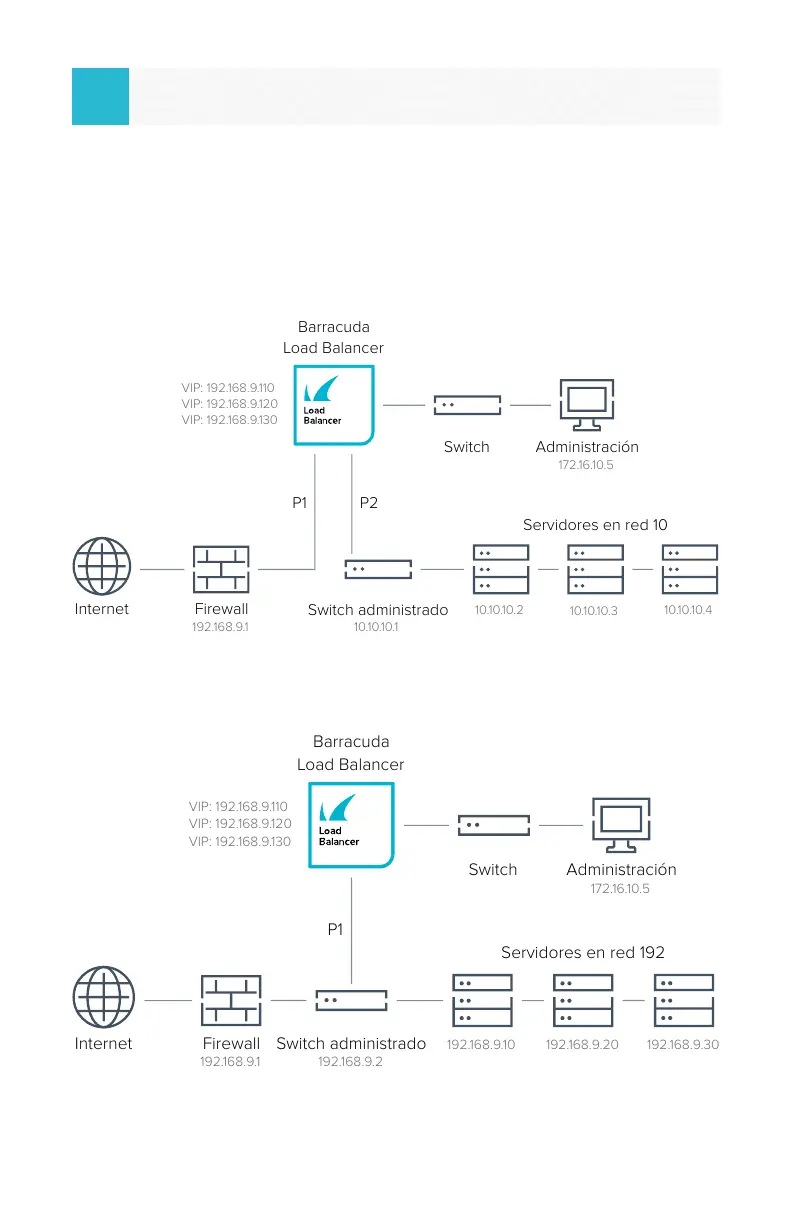

Determina el diseño de red que mejor se adapte a tu entorno. Las
implementaciones 1 y 2 ilustran dos opciones. En la parte frontal del
dispositivo, conecta los puertos de datos basados en tu implementación.
8
Determinar tu Implementación
Conguración
Opción Two-Arms1
Opción One-Arm2
Switch
P1 P2
Servidores en red 10
Barracuda
Load Balancer
Administración
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
Switch administrado
10.10.10.1
Firewall
192.168.9.1
10.10.10.2
10.10.10.3
10.10.10.4Internet
Switch
Switch administrado
192.168.9.2
Firewall
192.168.9.1
P1
Servidores en red 192
Barracuda
Load Balancer
Administración
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
192.168.9.10
192.168.9.20
192.168.9.30
Internet
