Barracuda Load Balancer ADC - Page 32

29

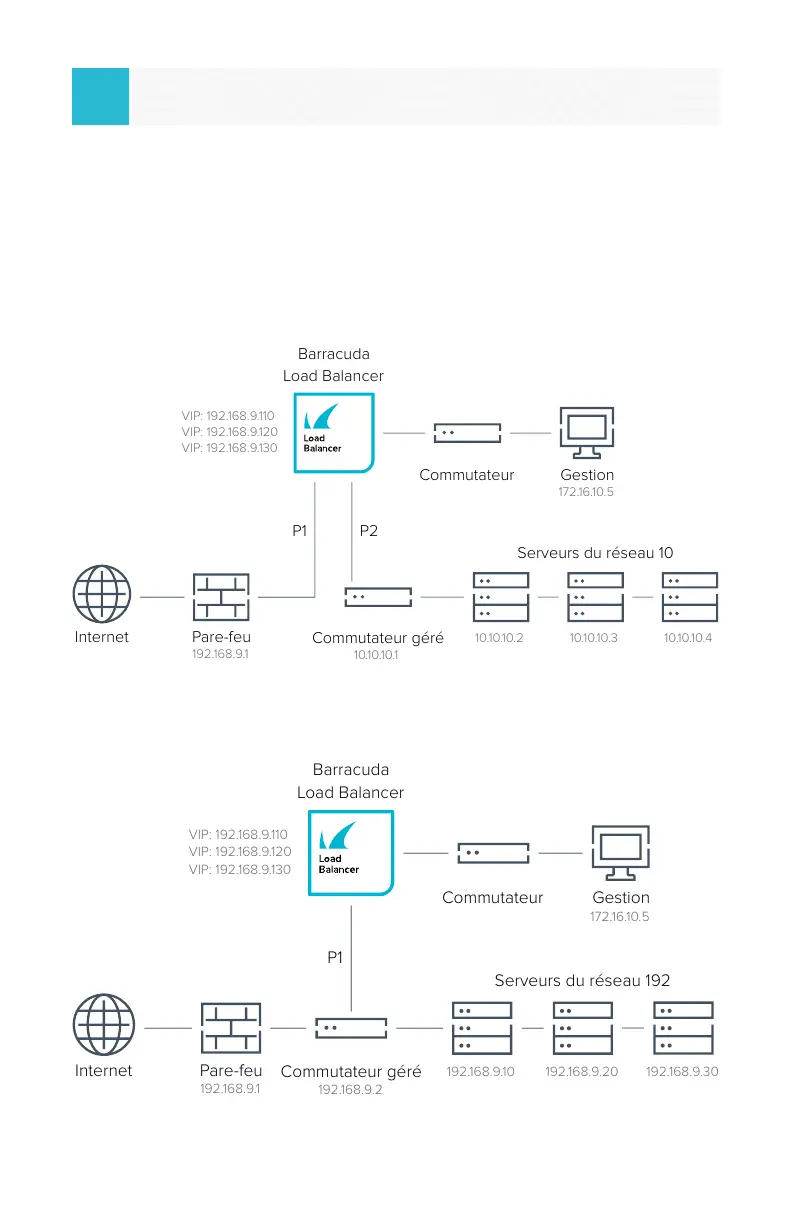

Déterminez la topologie réseau la mieux appropriée à votre
environnement. Les déploiements 1 et 2 illustrent deux options.
Sur la face avant du système, connectez les ports de données en
fonction de votre déploiement.
8
Déterminer Votre Déploiement
Conguration
À Deux Branches1
À Une Branche2
Commutateur
P1 P2
Serveurs du réseau 10
Barracuda
Load Balancer
Gestion
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
Commutateur géré
10.10.10.1
Pare-feu
192.168.9.1
10.10.10.2
10.10.10.3
10.10.10.4Internet
Commutateur
Commutateur géré
192.168.9.2
Pare-feu
192.168.9.1
P1
Serveurs du réseau 192
Barracuda
Load Balancer
Gestion
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
192.168.9.10
192.168.9.20
192.168.9.30
Internet
