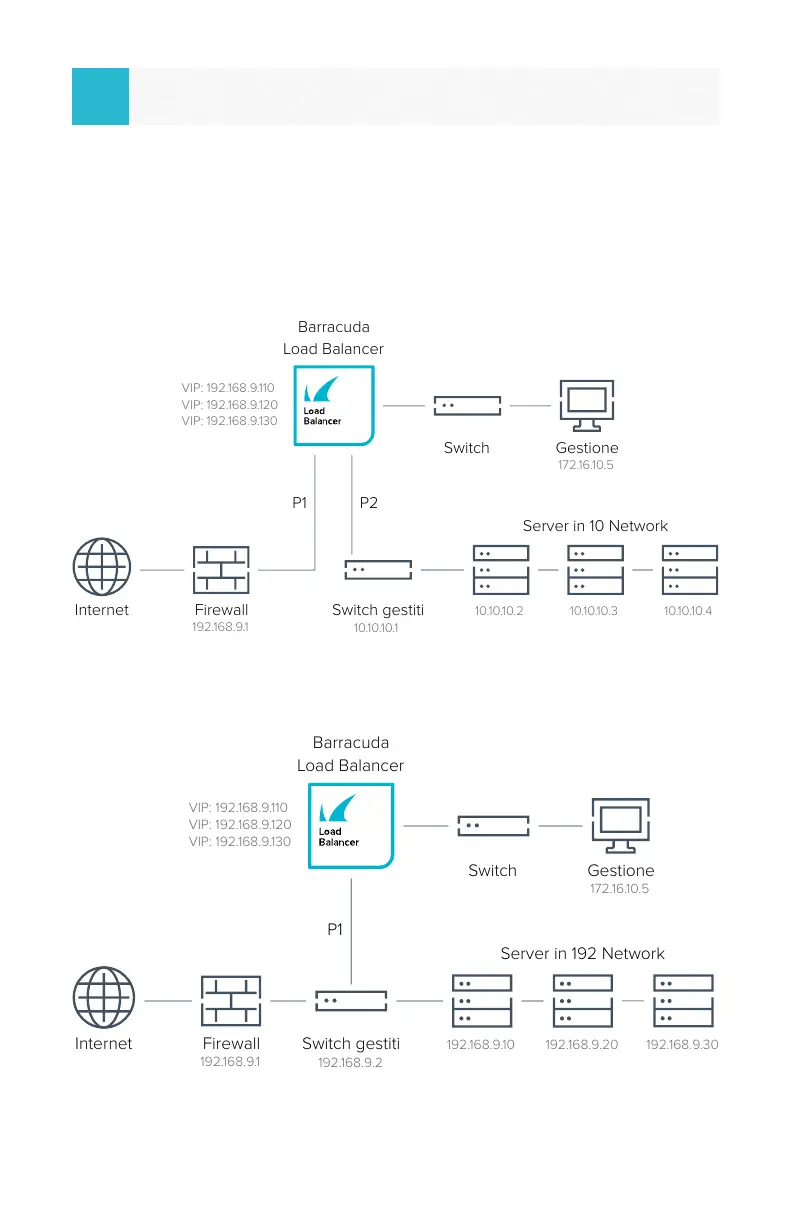

Scegliere il layout di rete più adatto al proprio ambiente. Gli schemi di
installazione 1 e 2 mostrano due possibili soluzioni. Sul lato anteriore del
dispositivo collegare la porta dati secondo il tipo di installazione adottato.
8
Schema di Installazione
Two-Armed1
One-Armed2
Congurazione
Switch
P1 P2
Server in 10 Network
Barracuda
Load Balancer
Gestione
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
Switch gestiti
10.10.10.1
Firewall
192.168.9.1
10.10.10.2
10.10.10.3
10.10.10.4
Internet
Switch
Switch gestiti
192.168.9.2
Firewall
192.168.9.1
P1
Server in 192 Network
Barracuda
Load Balancer
Gestione
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
192.168.9.10
192.168.9.20
192.168.9.30
Internet
