45

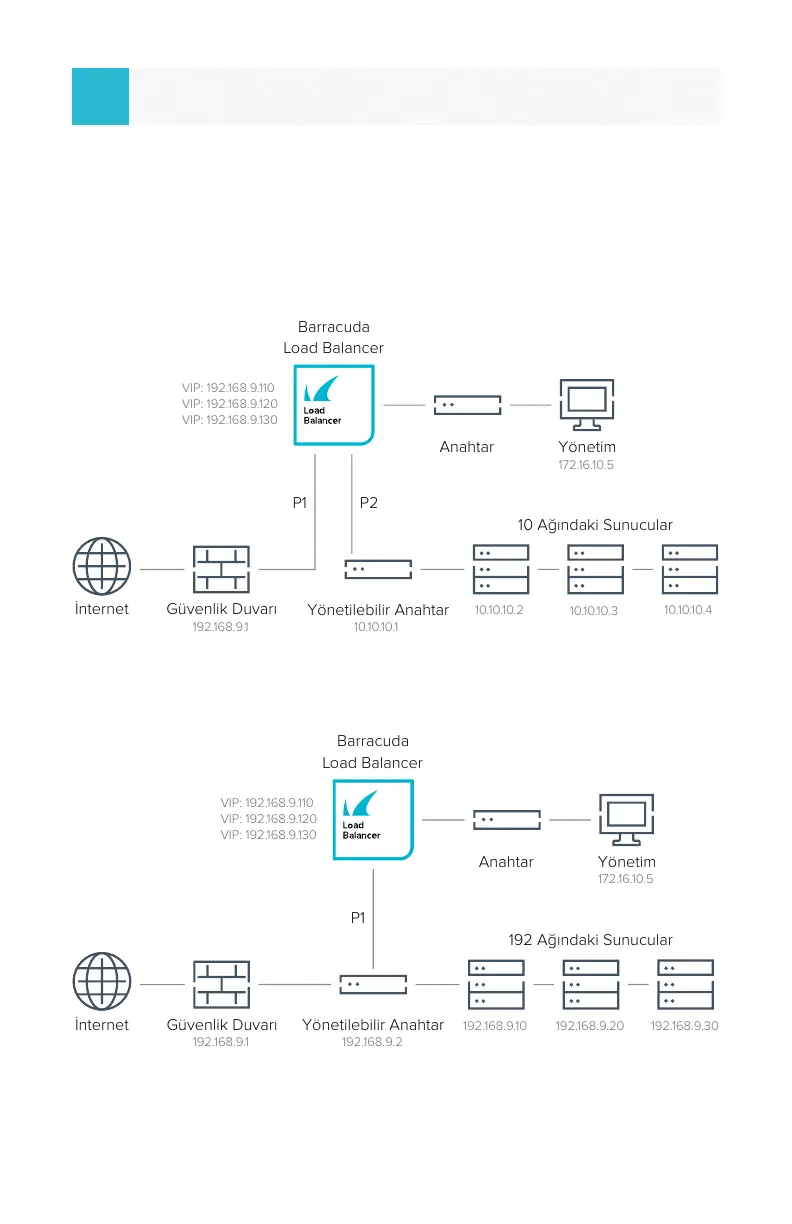

Ortamınıza en uygun olan ağ düzenini belirleyin. Dağıtım 1 ve 2 ile iki farklı
seçenek gösterilmektedir. Cihazın ön tarafından dağıtımınız için gerekli olan
veri bağlantı noktası bağlantılarını yapın.
8
Dağıtım Şeklini Belirleme
Yapılandırma
İki Kollu1
Tek Kollu2
Anahtar
P1 P2
10 Ağındaki Sunucular
Barracuda
Load Balancer
Yönetim
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
Yönetilebilir Anahtar
10.10.10.1
Güvenlik Duvarı
192.168.9.1
10.10.10.2
10.10.10.3
10.10.10.4
İnternet
Anahtar
Yönetilebilir Anahtar
192.168.9.2
Güvenlik Duvarı
192.168.9.1
P1
192 Ağındaki Sunucular
Barracuda
Load Balancer
Yönetim
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
192.168.9.10
192.168.9.20
192.168.9.30
İnternet
