53

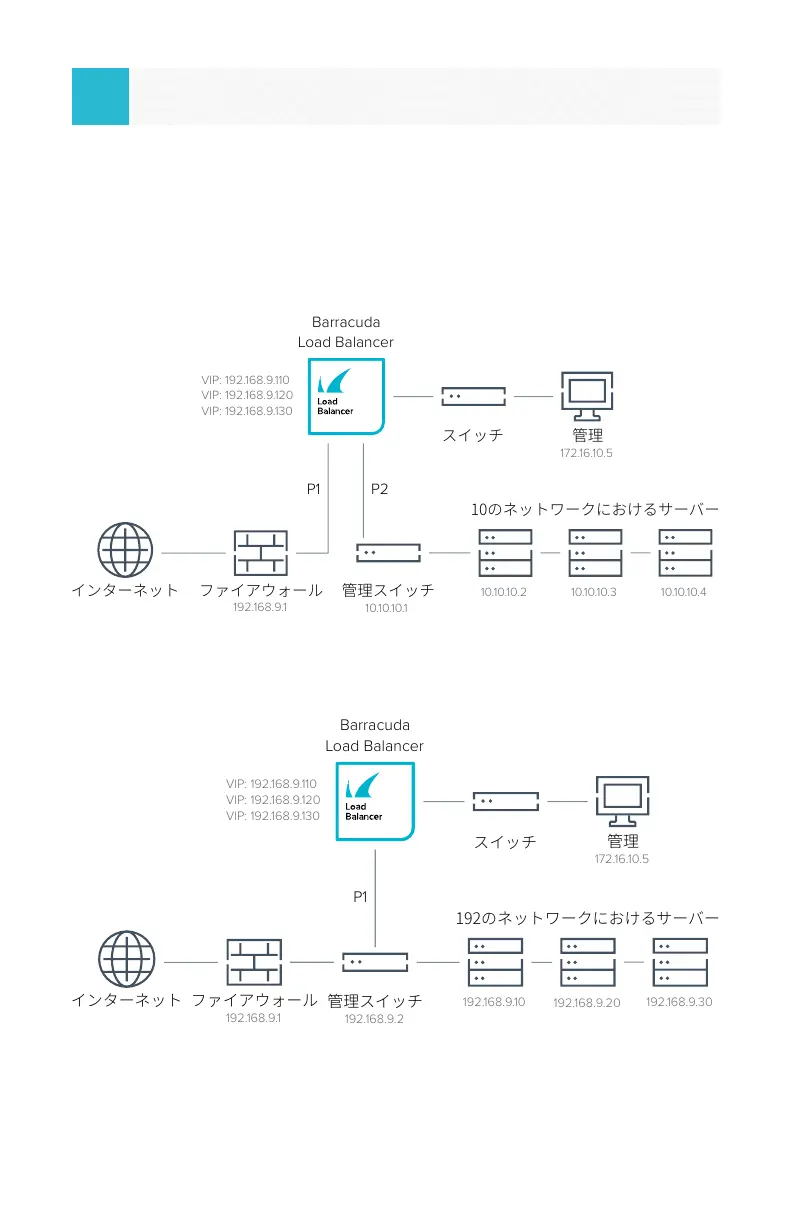

󱛔󵡋󲕿󴁤󸷖󴧫󲰫デプロイメ
ント 1 および 2󾙔󸎥󳻛
󲒚󱮆󹩌󳩹󶤩
8
   
ワンアーム
ツーアーム
󸊤󲰫
1
2
スイッチ
P1 P2
10のネットワークにおけるサーバー
Barracuda
Load Balancer
管理
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
管理スイッチ
10.10.10.1
ファイアウォール
192.168.9.1
10.10.10.2
10.10.10.3
10.10.10.4
インターネット
スイッチ
管理スイッチ
192.168.9.2
ファイアウォール
192.168.9.1
P1
192のネットワークにおけるサーバー
Barracuda
Load Balancer
管理
172.16.10.5
VIP: 192.168.9.110
VIP: 192.168.9.120
VIP: 192.168.9.130
192.168.9.10
192.168.9.20
192.168.9.30
インターネット
