Effectuez les raccordements des haut-parleurs à l'aide d'un câble de haut-parleur d'un
calibre supérieur ou égal à 16.
Comme pour tout composant audio, une synchronisation correcte de l'amplificateur et des
haut-parleurs est essentielle pour une bonne restitution des basses. Au moment de la
connexion, assurez-vous que la borne positive (+) de l'amplificateur est reliée à la borne
positive (+) du haut-parleur et réciproquement pour les bornes négatives (-).

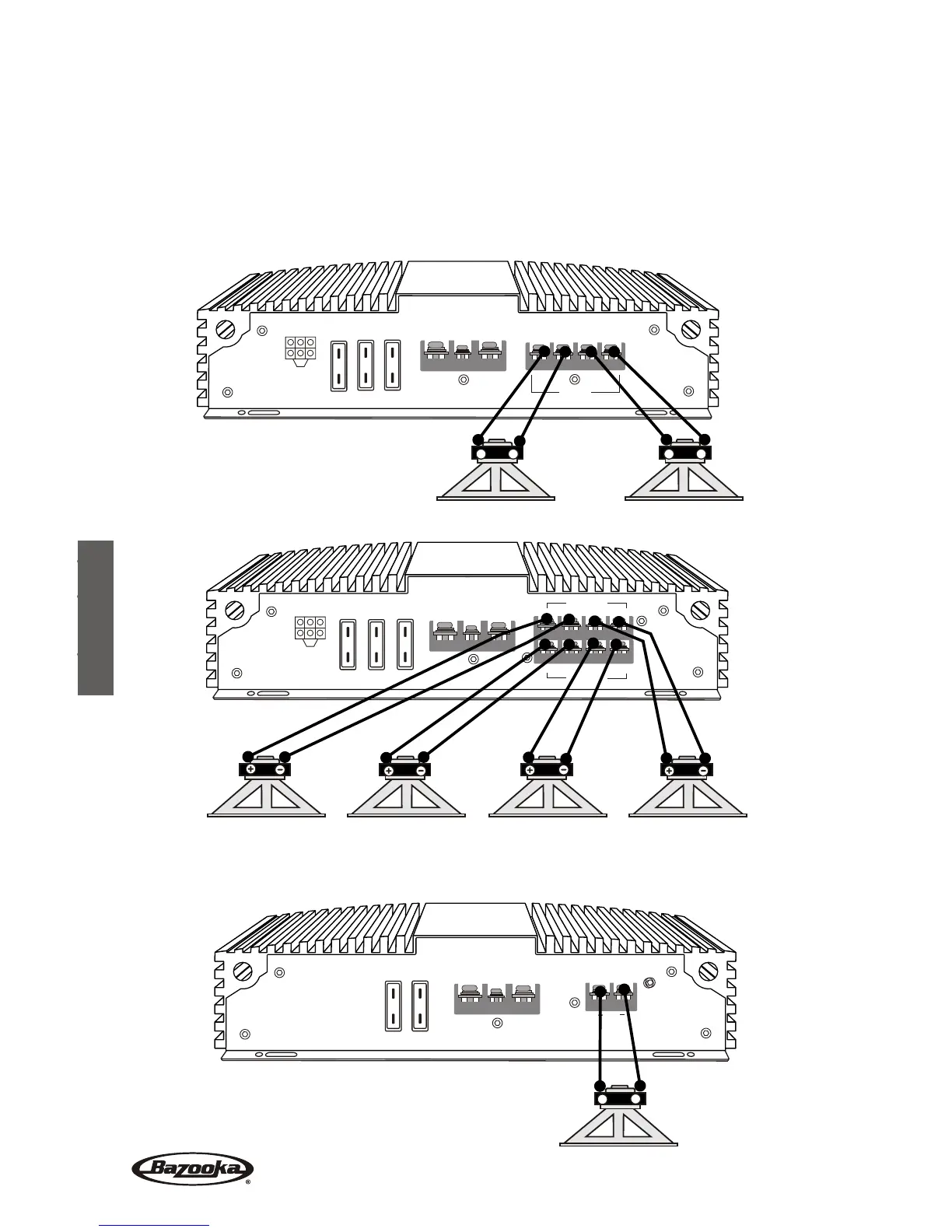

RACCORDEMENTS DES HAUT-PARLEURS
++
--
++
--
CONNEXIONS DES HAUT-PARLEURS BA1150, BA1300, BA1500 ET BA1900D
BRIDGED
AUX
OUTPUT
AUX
FUSE
FUSE
+
-
+
-
+
-
+
-
FL
RL
RR
FR
BRIDGED
+12V
GND
REM
CONNEXIONS DES HAUT-PARLEURS BA460
CONNEXIONS DES HAUT-PARLEURS BA2100, BA2150HC ET BA260
++
--
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
FRANÇAIS
