30
BRIDGE
SPEAKER
LCH RCH
+12V
FUSE
REM GND
CONNEXIONS DES HAUT-PARLEURS (EN DÉRIVATION)
Les amplificateurs BA peuvent être mis en dérivation dans une configuration mono. Cette
fonction vous offre la flexibilité d'utiliser l'amplificateur pour diriger un ** haut-parleur
d'extrêmes-graves ou un canal central. Dans cette configuration, l'amplificateur
additionne les canaux de droite et de gauche pour fournir une sortie de canal (mono).
Remarque : les raccordements RCA gauche et droite doivent être effectués afin que
l'amplificateur additionne les informations de signal gauche et droit.
**ATTENTION! En mode en dérivation, l'amplificateur doit disposer de l'impédance minimum
recommandée, ou supérieure. Toute impédance inférieure à celle recommandée entraînera une
surchauffe de l'amplificateur et l'endommagera peut-être de façon permanente!
IMPÉDANCE EN DÉRIVATION MINIMUM
4 ohms mono - BA260, BA2100, BA460
2 ohms mono - BA1150, BA1300, BA1500
1 ohm mono - BA2150, BA1900D
++
--
BRIDGED
AUX
OUTPUT
AUX
FUSE
FUSE
+
-
+
-
+
-
+
-
FL
RL
RR
FR
BRIDGED
+12V
GND
REM

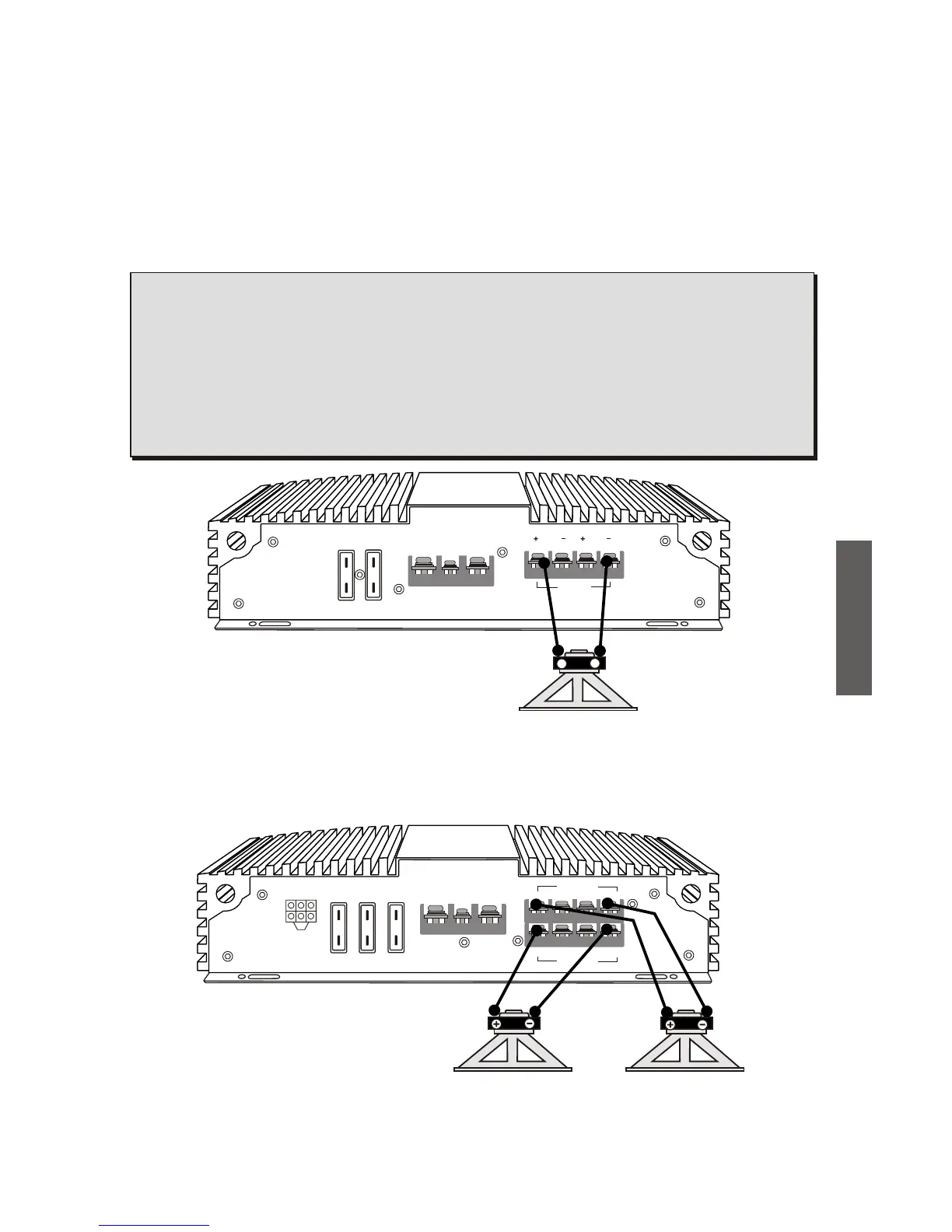

CONNEXIONS DES HAUT-PARLEURS EN DÉRIVATION BA2100, BA2150HC ET BA260
CONNEXIONS DES HAUT-PARLEURS EN DÉRIVATION BA460
FRANÇAIS
AMPLIFICATEURS BA
