31
BRIDGE
SPEAKER
LCH RCH
+12V
FUSE
REM GND
ATTENTION! En fonctionnement à trois modes, l'amplificateur doit disposer d'une charge d'au
moins 2 ohms pour les satellites stéréo et d'au moins 4 ohms pour le(s) haut-parleur(s)
d'extrêmes-graves. Toute impédance inférieure à celle spécifiée ci-dessus entraînera une
surchauffe de l'amplificateur et l'endommagera peut-être de façon permanente.

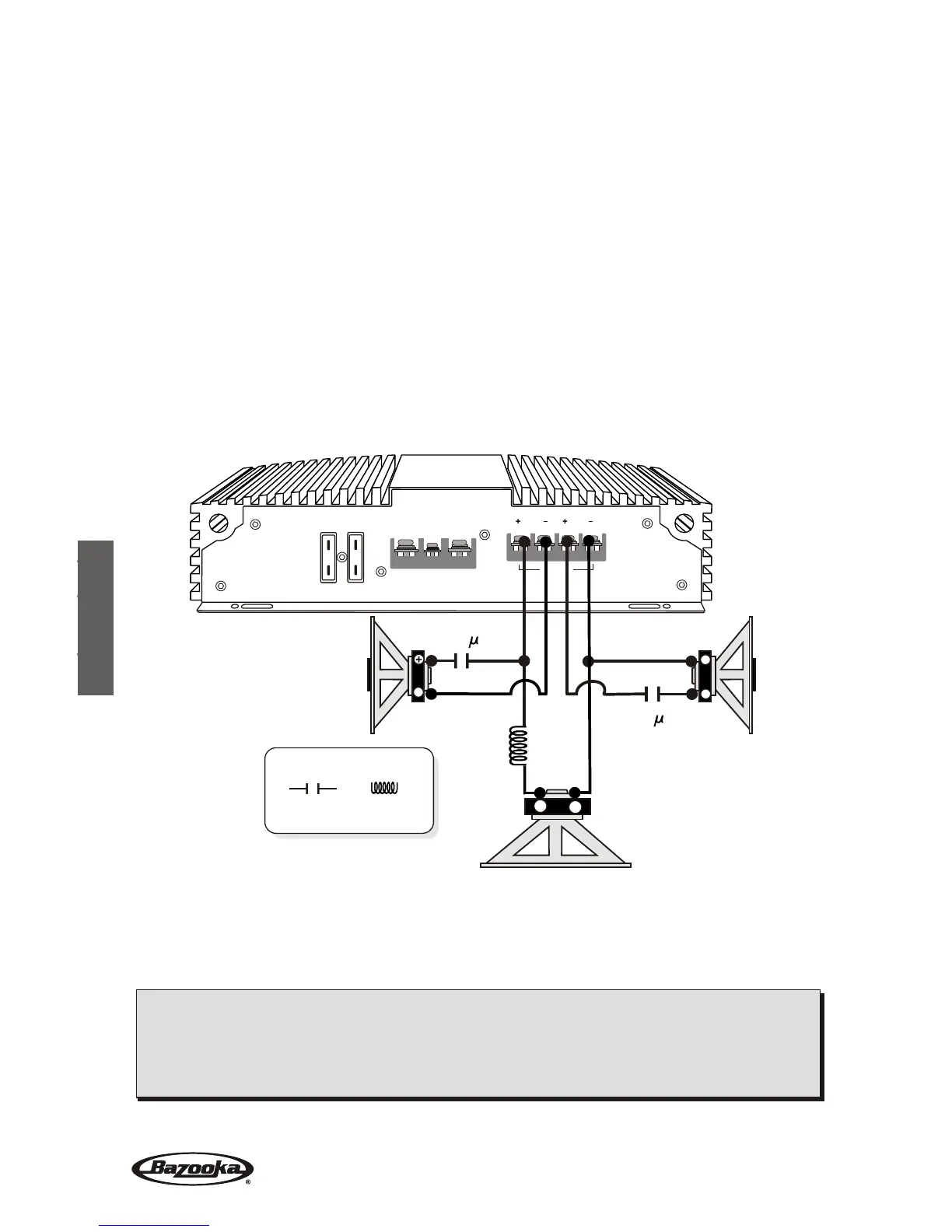

CONNEXIONS DES HAUT-PARLEURS (TROIS MODES)
Les BA260, BA460, BA2100, BA2150HC peuvent fonctionner en mode Mono / Stéréo. Grâce à
cette fonction, l'amplificateur peut accepter des satellites stéréo (haut-parleur d'aigus et
médium) simultanément avec un haut-parleur d'extrêmes-graves mono.
Ces connexions sont plus compliquées car elles requièrent l'utilisation de filtres passifs
(non fournis) afin de diviser les fréquences au niveau des haut-parleurs. Nous avons inclus
un exemple de schéma pour des connexions 4 ohms. Si vous souhaitez utiliser plusieurs
haut-parleurs pour atteindre une impédance inférieure et une puissance supérieure, il est
fortement recommandé de demander conseil à un professionnel auprès de votre
revendeur BAZOOKA avant d'essayer de réaliser ces branchements.
Remarque : Dans la configuration à trois modes, le filtre intégré de l'amplificateur doit
être réglé sur la position «FLAT» pour que les haut-parleurs bénéficient d'une sortie
pleine gamme.
CONDENSATEUR
NON-POLAIRE
CONDENSATEUR
NON-POLAIRE
INDUCTEUR
(BOBINE)
INDUCTEUR
(BOBINE)
LÉGENDELÉGENDE
FF100100
++
--
FF100100
++
--
--
4 mH4 mH
Haut-parleur d'aigus et médium gauche
4 ohms
(2 ohms minimum)
Haut-parleur d'aigus et médium gauche
4 ohms
(2 ohms minimum)
Haut-parleur mono 8 ohms (4 ohms minimum)Haut-parleur mono 8 ohms (4 ohms minimum)
Haut-parleur d'aigus et médium droite
4 ohms
(2 ohms minimum)
Haut-parleur d'aigus et médium droite
4 ohms
(2 ohms minimum)
FRANÇAIS
