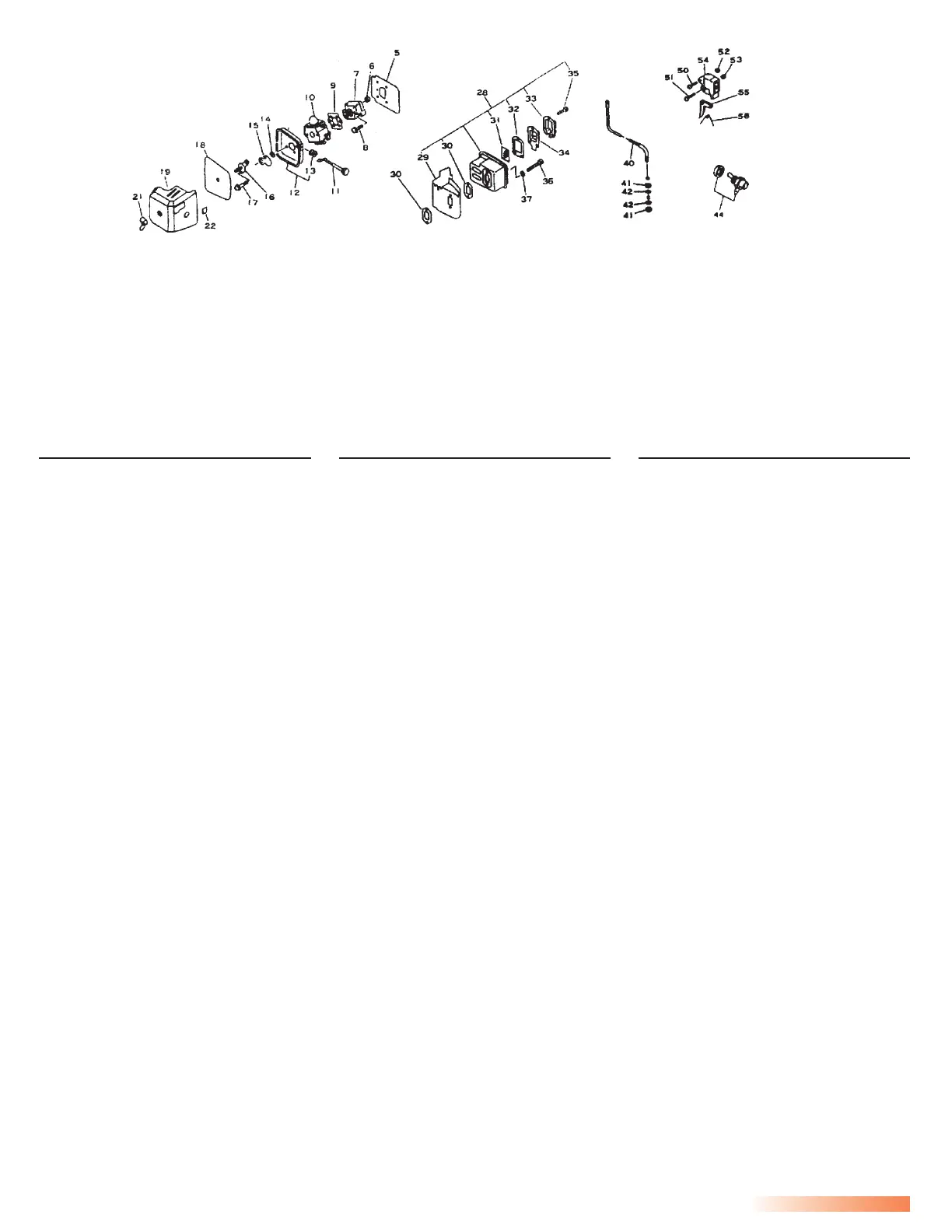

SV-4B1 ENGINE PARTS
ASSEMBLIES
ESQUEMA DE LOS
COMPONENTES DEL
MOTOR SV-4B1
ASSEMBLAGES DE
PIECES DU MOTEUR
SV-4B1
KEY PART NO QTY. DESCRIPTION
NO
5 130010-42032 1 Gasket Intake
6 900500-00005 2 Nut 5
7 130017-42031 1 Insulator
8 900238-05020 2 Screw 5 x 20
9 130016-42031 1 Gasket, Intake
10 125200-13123 1 Carburator Assembly
C1U-K54
11 178510-04560 1 Rod, Choke
12 130326-11522 1 Case, Air Cleaner
13 178810-05230 1 Grommet, Choke
14 178516-00830 1 Washer 5
15 178515-04560 1 Shutter, Choke
16 130410-05360 1 Bracket, Air Cleaner
17 900242-05057 2 Screw 5 x 57
18 130310-04560 1 Filter, Air
19 130326-11522 1 Cover, Air Cleaner
21 900528-00005 1 Nut, Wing 5
22 890121-40630 1 Label, Choke
28 145800-11820 1 Muffler Assembly
29 145871-05360 1 Cover, Muffler
30 V104000160 2 Gasket, Muffler
31 145862-40630 1 Screen Muffler
32 145866-42031 1 Gasket, Muffler Lid
33 145863-11520 1 Fixture, Screen
34 145876-42030 1 Lid, Muffler
35 900242-04010 3 Screw 4 x 10
36 900105-05050 2 Bolt H.S. 5 x 50
37 900600-00005 2 Washer 5
40 178001-11820 1 Throttle Cable
41 900502-00006 2 Nut, 6
42 900610-00006 2 Washer, Lock 6
44 163400-02160 1 Switch, On/Off
50 900220-05028 1 Screw, Shoulder 5 x 25
51 178110-05330 1 Screw 5 x 28
52 900500-00005 1 Locknut 5
53 900560-00005 1 Nut 5
54 178024-06130 1 Throttle Bracket
55 178010-06460 1 Throttle Trigger
56 178043-05230 1 Spring Throttle Return
Air Cleaner, Muffler, &
Throttle
NO.DESCRIPCIÓN
5 Empaque, Admisión
6 Tuerca 5
7 Aislador
8 Tornillos 5 x 20
9 Empaque, Admisión
10 Ensamble del carburador C1U-K54
11 Varilla, Estrangulador
12 Carcaza, Filtro de aire
13 Arandela aislante Estrangulador
14 Arandela 5
15 Obturador, Estrangulador
16 Soporte, Filtro de aire
17 Tornillos 5 x 57
18 Filtro, Aire
19 Cubierta, Filtro de aire
21 Tuerca, mariposa 5
22 Etiqueta, Estrangulador
28 Ensamble del silenciador
29 Cubierta, Silenciador
30 Cubierta, Silenciador
31 Empaque, Silenciador
32 Empaque, Cubierta del silenciador
33 Accesorio, Malla
34 Cubierta, Silenciador
35 Tornillos 4 x 10
36 Tornillos H.S. 5 x 50
37 Arandela 5
40 Cable del acelerador
41 Tuercas 6
42 Arandela, Bloqueante 6
44 Interruptor, Enc/Apag
50 Tornillo, Hombro 5 x 25
51 Tornillo 5 x 28
52 Tuerca bloqueante 5
53 Tuerca 5
54 Soporte del acelerador
55 Disparador del acelerador
56 Resorte del acelerador
Filtro de aire, silenciador y
acelerador
NO.DESCRIPTION
5 Garniture d’admission
6 Ecrou 5
7 Isolateur
8 Vis 5 x 20
9 Garniture d’admission
10 Carburateur C1U-K17
11 Tige du starter
12 Boîtier du purificateur d’air
13 Virole du starter
14 Rondelle 5
15 Volet de fermeture du starter
16 Support du purificateur d’air
17 Vis 5 x 57
18 Filtre à air
19 Couvercle du filtre à air
21 Ecrou à oreilles 5
22 Etiquette du starter
28 Ensemble de silencieux
29 Couvercle de silencieux
30 Garniture de silencieux
31 Grillage de silencieux
32 Garniture de couvercle de silencieux
33 Dispositif de serrage de grillage
34 Couvercle de silencieux
35 Vis 4 x 10
36 Boulon haute vitesse 5 x 50
37 Rondelle 5
40 Câble de l’accélérateur
41 Ecrou 6
42 Rondelle d’arrêt 6
44 Interrupteur marche/arrêt
50 Vis à épaulement 5 x 25
51 Vis 5 x 28
52 Contre-écrou 5
53 Ecrou 5
54 Support de l’accélérateur
55 Gâchette de l’accélérateur
56 Ressort de rappel de l’accélérateur
Filtre à air silencieux et
Accélérateur
