BE AC2020 - Page 15

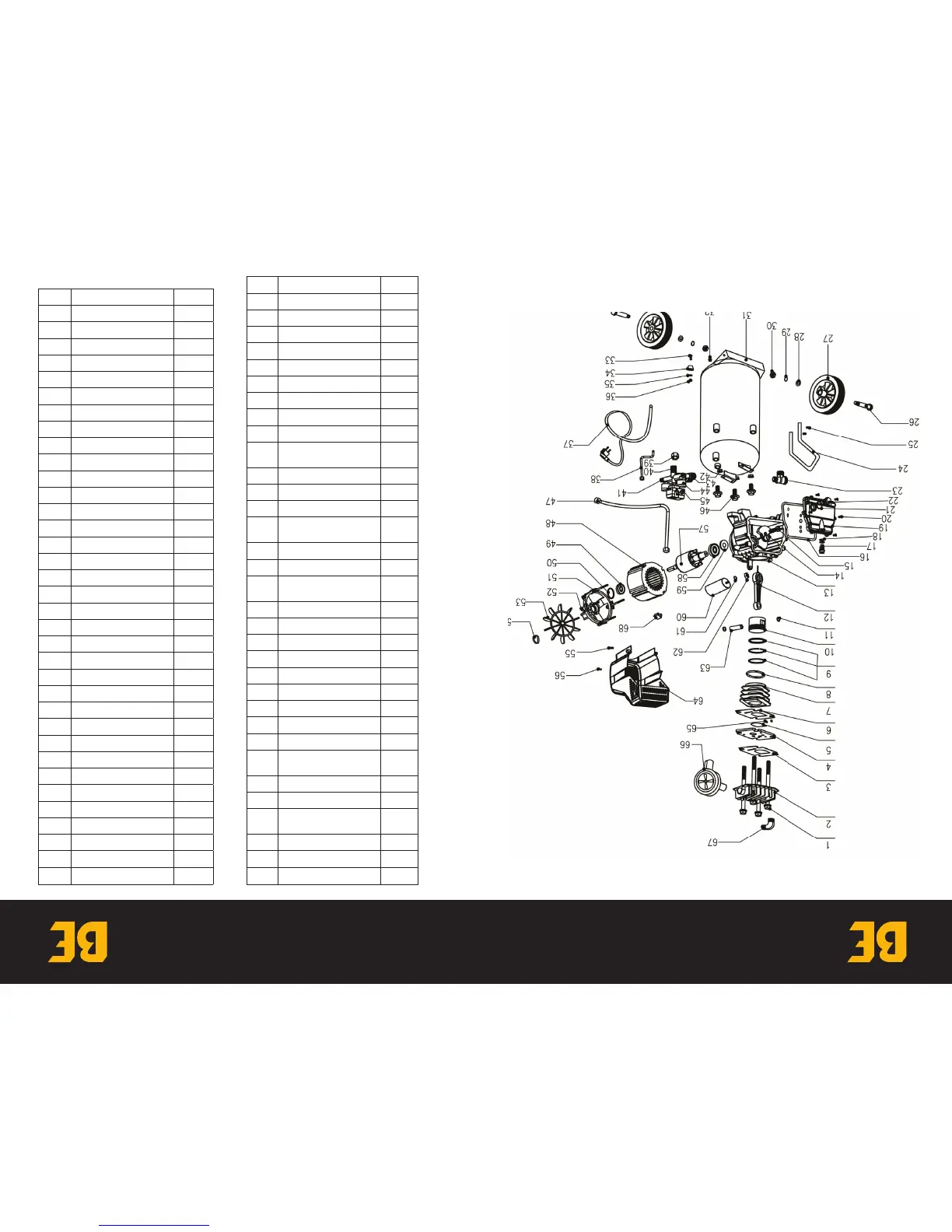

Pièce Description Qté
1 Boulon M8 4
2 Calotte de cylindre 1
3 joint de couvercle de
cylindre
1
4 Plaque de soupape 1
5 clapet de valve 1
6 Joint de plaque de
soupape
1
7 Cylindre 1
8 joint de cylindre 1
9 segment de piston 3
10 Piston 1
11 circlip 2
12 Bielle 1
13 Carter de la pompe 1
14 Charretier 1
15 boulon hexagonal M8 1
16 Joint d'étanchéité en
caoutchouc
1
17 Tuyau de prix d'air 1
18 anneau scellé 2
19 Couvercle du carter de
la pompe
1
20 Boulon M6 6
21 joint de niveleur d'huile 1
22 niveleur d'huile 1
23 soupape à passage
unique
1
24 Poignée 1
25 Serrer le boulon 2
26 boulon de roue M10 2
27 Roue 2
28 Rondelle 2
29 Rondelle 2
30 Écrou autofreiné M10 2
31 Réservoir 1
32 Soupape de purge 1
33 Boulon M8 1
Pièce Description Qté
34 pied de laveuse 1
35 Rondelle 1
36 Écrou M8 1
37 Bouchon 1
38 tuyau de libération 1
39 Écrou 1
40 soupape de régulation 1
41 Soupape de sûreté 1
42 Écrou autofreiné M8 4
43 Raccords rapides 2
44 Manomètre 2
45 Pressostat 1
46 verrou M8 4
47 Tuyau de refoulement 1
48 stator 1
49 Roulement 6203 1
50 rondelle conique 1
51 couvercle du moteur 1
52 Boulon M5 4
53 Ventilateur 1
54 circlip 1
55 Boulon 2
56 Boulon M5 2
57 Rotor 1
58 Roulement 6204 1
59 bague d'étanchéité 1
60 Capacitance 1
61 Rondelle 1
62 Écrou M8 1
63 Axe de piston 1
64 Couvercle du ventilateur 1
65 Colonne 2
66 Filtre à air 1
67 Tête incurvée 1
68 protecteur thermique 1
