BEA 71/14-451A - Page 23

PL - 23
Uzupełniająca instrukcja obsługi specyficzna dla danego urządzenia, odnosząca się do gwoździarki 71/14 - 451A

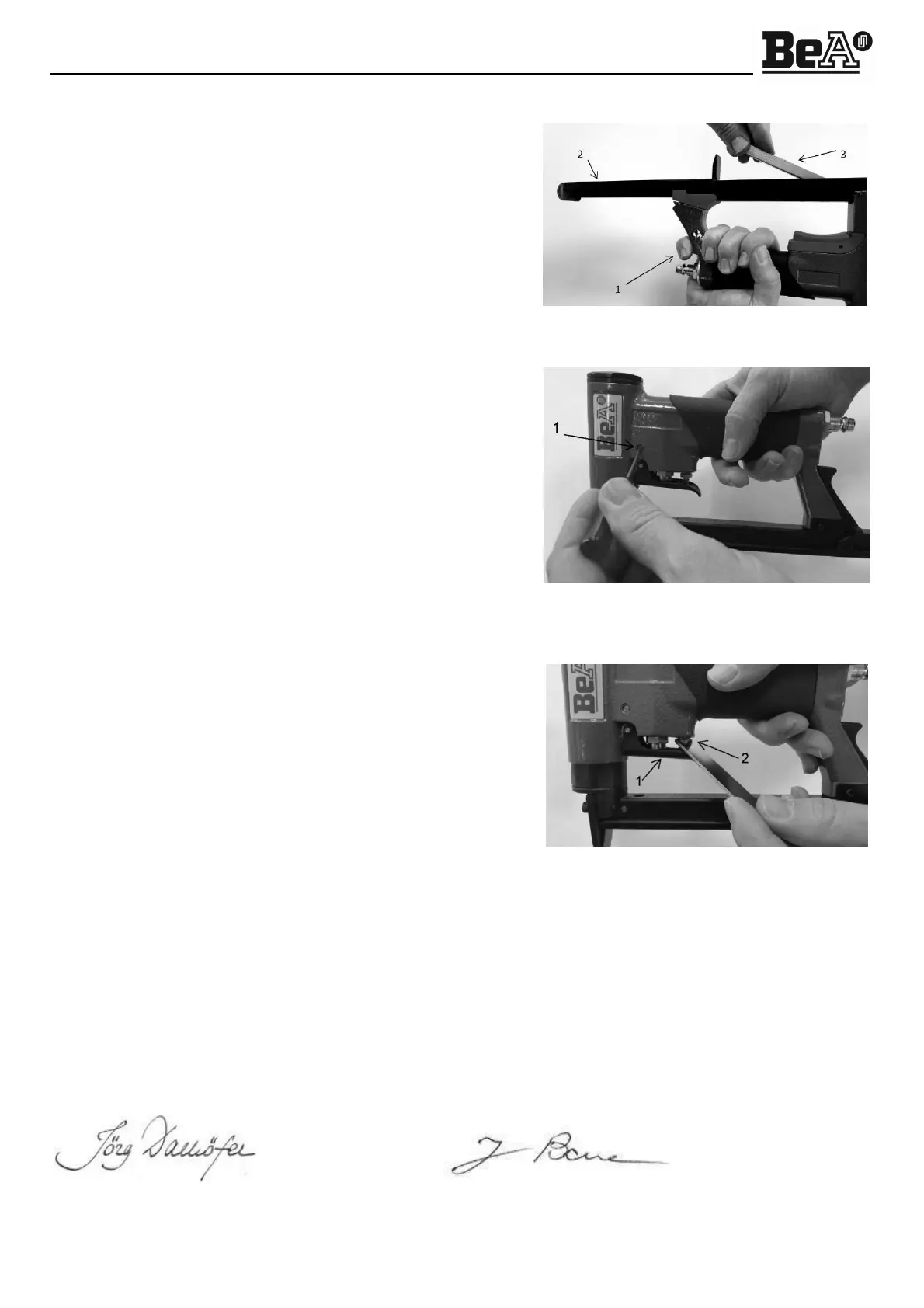

4 Ładowanie magazynka
• Sprawdzić, czy złącza i narzędzie pasują do siebie (rozdział 1).
• Sprawdzić, czy elementy złączne są w idealnym stanie.
• Urządzenie obrócić magazynkiem do góry, wcisnąć blokadę 1
i otworzyć magazynek pociągając do tyłu szynę 2. Zwolnić
przycisk blokujący 1, zszywki 3 włożyć do magazynka.
Następnie ponownie przesunąć szynę do przodu celem
zamknięcia magazynka.
5 Regulacja częstotliwości automatycznego wbijania
• Częstotliwość zaworu automatycznego jest regulowana przy
użyciu śrubokręta z grotem płaskim przez obrót śruby
regulacyjnej 1. Aby zwiększyć częstotliwość wbijania należy
obracać śrubę w kierunku przeciwnym do ruchu wskazówek
zegara; aby zmniejszyć częstotliwość wbijania należy obracać
śrubę w kierunku zgodnym z ruchem wskazówek zegara.
6 Regulacja czułości spustu pomiędzy wyzwalaniem pojedynczym i
automatycznym
• Lekkie naciśnięcie spustu 1 wyzwala pojedyncze wbicie. Przy
głębszym naciśnięciu spustu narzędzie przechodzi w tryb
wbijania automatycznego. Czułość przejścia pomiędzy
wyzwalaniem pojedynczym a automatycznym można
wyregulować poprzez regulację tulei 2. Tuleja może być
obracana przy użyciu specjalnego klucza dostarczanego wraz z
narzędziem. Wkręcenie tulei głębiej w obudowę narzędzia
powoduje, że spust musi być głębiej wciśnięty w celu włączenia
trybu automatycznego wbijania. Odpowiednio, odsunięcie tulei
dalej od obudowy narzędzia (przez odkręcanie) powoduje
wcześniejsze załączenie wbijania automatycznego.
7 Usuwanie zakleszczonych elementów złącznych z nosa
• Odłączyć urządzenie od zasilania sprężonym powietrzem. Magazynek otworzyć zgodnie z rozdziałem 4 i wyjąć
złącza. Wyjąć zakleszczone zszywki. Następnie ponownie podłączyć urządzenie do zasilania sprężonym
powietrzem i ponownie załadować magazynek .
8 Deklaracja zgodności UE
Producent lub importer, BeA GmbH, adres patrz strona tytułowa, oświadcza na własną odpowiedzialność, że produkt ten
jest zgodny ze wszystkimi istotnymi przepisami dyrektywy maszynowej 2006/42/WE. Zastosowane normy: EN ISO
12100:2010 (Bezpieczeństwo maszyn); ISO 11148-13:2017-11 (Narzędzia z napędem nieelektrycznym); EN
12549:1999+A1:2008 (Test hałasu, elektronarzędzia); ISO 8662 (Drgania przy elektronarzędziach).
------------------------------------------------------- -------------------------------------------------------------------
Dr. Jörg Dalhöfer, Dyrektor zarządzający Joachim Bauer, odpowiedzialny za dokumentację.
