DE - 5
Geräte-spezifische Zusatz-Betriebsanleitung für Nagler
71/14 - 451A

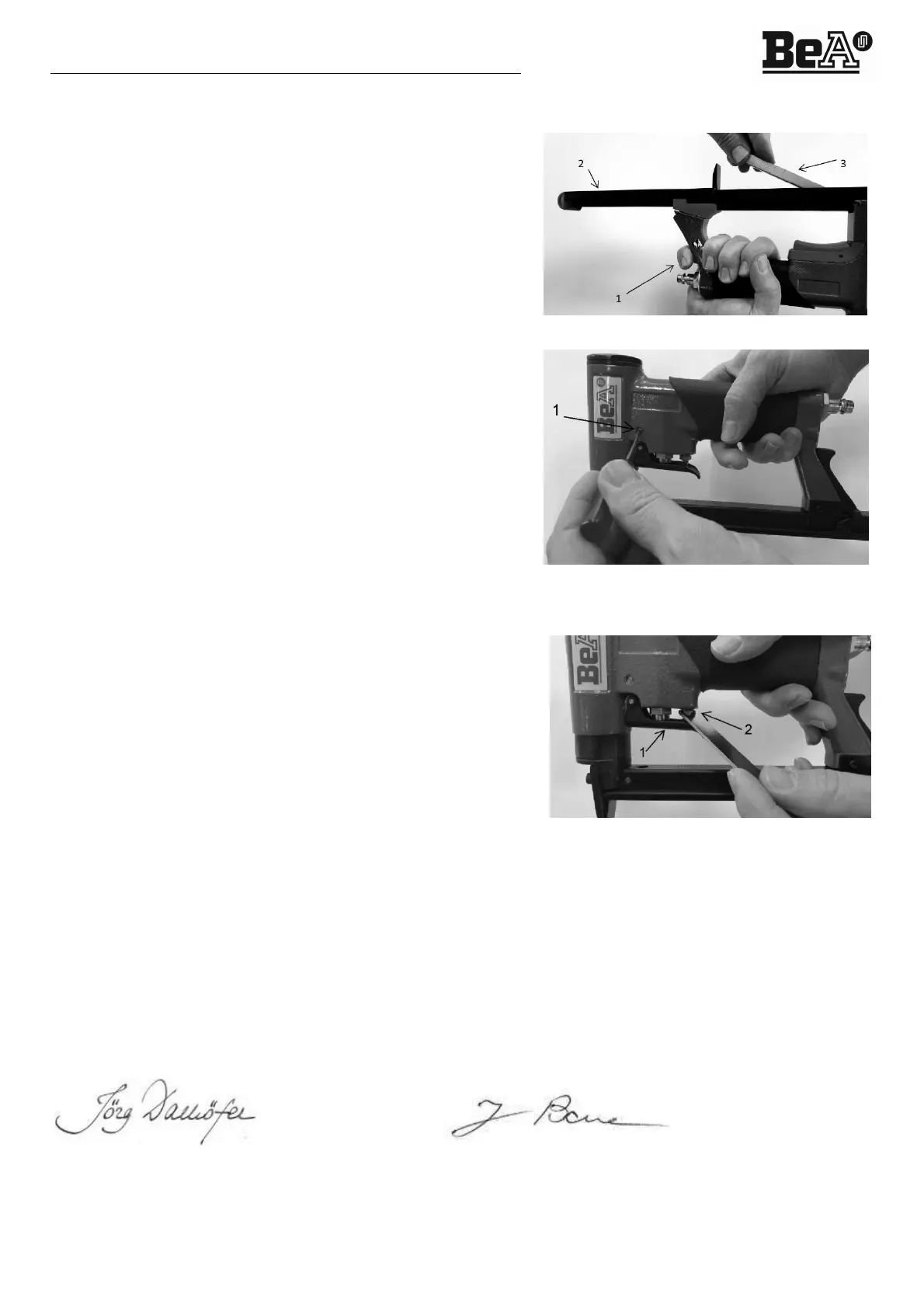

4 Füllen des Magazins
• Prüfen, dass Verbindungsmittel und Nagler zueinander
passen (Kap. 1).
• Verbindungsmittel auf einwandfreien Zustand prüfen.
• Gerät auf den Kopf drehen, Verriegelung 1 drücken und
Unterschieber 2 nach hinten ziehen. Verriegelungsknopf 1
loslassen, Klammern 3 ins Magazin einlegen. Anschließend
Unterschieber wieder nach vorn schieben
.
5 Einstellen der Automatikfrequenz
• Die Frequenz der Automatikfunktion lässt sich mit einem
Schlitzschraubenzieher an der Einstellschraube 1 regulieren.
Drehen gegen den Uhrzeigersinn erhöht die Frequenz.
Drehen im Uhrzeigersinn verringert die Frequenz.
6 Einstellen des Überganges zwischen Einzelauslösung und
Automatikfunktion
• Prüfen, dass Verbindungsmittel und Nagler zueinander passen
(Kap. 1).
• Verbindungsmittel auf einwandfreien Zustand prüfen.
• Gerät auf den Kopf drehen, Verriegelung 1 drücken und
Unterschieber 2 nach hinten ziehen. Verriegelungsknopf 1
loslassen, Klammern 3 ins Magazin einlegen. Anschließend
Unterschieber wieder nach vorn schieben
.
7 Verklemmte Verbindungsmittel aus Eintreibkanal entfernen
• Gerät von der Druckluftversorgung trennen. Magazin gemäß Kapitel 4 öffnen und Klammern entfernen..
Anschließend das Gerät wieder an die Druckluftversorgung anschließen und neu mit Klammern befüllen
.
8 EU-Konformitätserklärung
Der Hersteller bzw. Importeur, die BeA GmbH, Adresse s. Titelblatt, erklärt in alleiniger Verantwortung, dass das
vorliegenden Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte
Normen sind: EN ISO 12100:2010 (Sicherheit v. Maschinen); ISO 11148-13:2017-11 (Handgehaltene nicht-el. Maschinen -
Eintreibgeräte); EN 12549:1999+A1:2008 (Geräuschmessverfahren Eintreibgeräte); ISO 8662 (Schwingungen an
Eintreibgeräten).
----------------------------------------------- ------------------------------------------------------------------
Dr. Jörg Dalhöfer, Geschäftsführer Joachim Bauer, Dokumentationsverantwortlicher
