Becker 755 User Manual

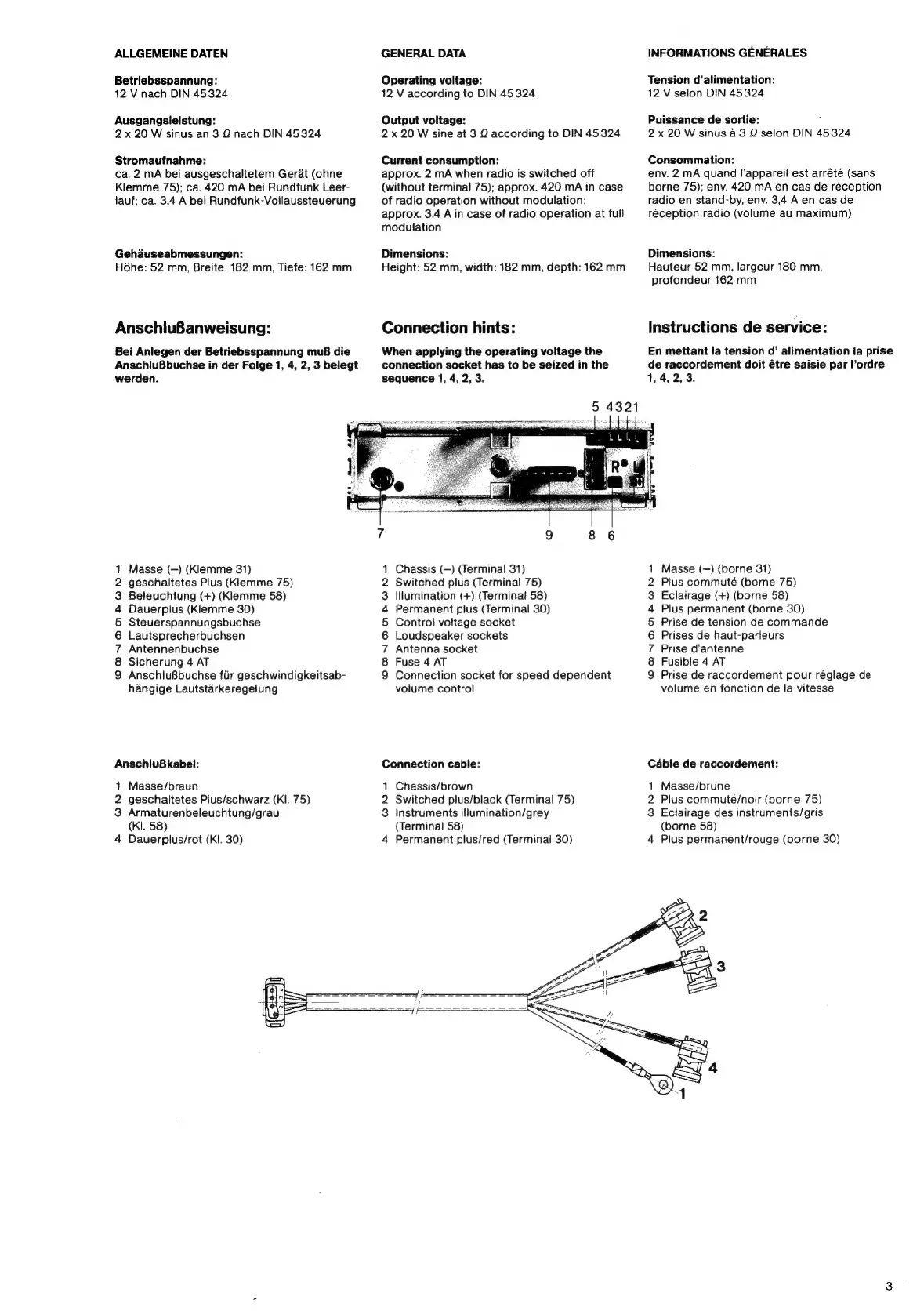

ALLGEMEINE DATEN
Betriebsspannung:
12 V nach DIN 45324
Ausgangsleistung:
2 x 20 W sinus an 3 Q nach DIN 45324
Stromaufnahme:
ca. 2 mA bei ausgeschaltetem Gerat (ohne
Klemme 75); ca. 420 mA bei Rundfunk Leer-
lauf; ca. 3,4 A bei Rundfunk-Voilaussteuerung
Gehduseabmessungen:
Hohe: 52 mm, Breite: 182 mm, Tiefe: 162 mm
AnschiuBanweisung:
Bei Aniegen der Betriebsspannung muB die
AnschluBbuchse in der Folge 1, 4, 2, 3 belegt
werden.
GENERAL DATA
Operating voltage:
12 V according to DIN 45324
Output voltage:
2 x 20 W sine at 3 Q according to DIN 45324
Current consumption:
approx. 2 mA when radio is switched off
(without terminal 75); approx. 420 mA in case
of radio operation without modulation;
approx. 3.4 A in case of radio operation at full
modulation
Dimensions:
Height: 52 mm, width: 182 mm, depth: 162 mm
Connection hints:
When applying the operating voltage the
connection socket has to be seized in the
sequence 1, 4, 2, 3.
INFORMATIONS GENERALES
Tension d’alimentation:
12 V selon DIN 45324
Puissance de sortie: ;
2 x 20 W sinus a 3 Q selon DIN 45324
Consommation:
env. 2 mA quand l'appareil est arrété (sans
borne 75); env. 420 mA en cas de réception
radio en stand-by, env. 3,4 A en cas de
réception radio (volume au maximum)
Dimensions:
Hauteur 52 mm, largeur 180 mm,
profondeur 162 mm
Instructions de service:
En mettant la tension d’ alimentation la prise
de raccordement doit étre saisie par l’ordre
1, 4, 2, 3.
Masse (—) (Klemme 31)
geschaltetes Plus (Klemme 75)
Beleuchtung (+) (Klemme 58)
Dauerplus (Klemme 30)
Steuerspannungsbuchse
Lautsprecherbuchsen
Antennenbuchse
Sicherung 4 AT
AnschluBbuchse fiir geschwindigkeitsab-
hangige Lautstarkeregelung
WOMNANDAWN =~
AnschluBkabel:
1 Masse/braun
2 geschaltetes Pius/schwarz (KI. 75)
3 Armaturenbeleuchtung/grau
(KI. 58)
4 Dauerplus/rot (KI. 30)
Chassis (—) (Terminal 31)
Switched plus (Terminal 75)
Illumination (+) (Terminal 58)
Permanent plus (Terminal 30)
Control voltage socket
Loudspeaker sockets
Antenna socket
Fuse 4 AT
Connection socket for speed dependent
volume control
OMANODNAWN =
Connection cable:
1 Chassis/brown
2 Switched plus/black (Terminal 75)
3 Instruments illumination/grey
{Terminal 58)
4 Permanent plus/red (Terminal 30)
Masse (—) (borne 31)
Plus commute (borne 75)
Eclairage (+) (borne 58)
Plus permanent (borne 30)
Prise de tension de commande
Prises de haut-parleurs
Prise d’'antenne
Fusible 4 AT
Prise de raccordement pour réglage de
volume en fonction de la vitesse
OONDOAWN—
Cable de raccordement:
1 Masse/brune
2 Plus commuté/noir (borne 75)
3 Ectairage des instruments/gris
(borne 58)
4 Plus permanent/rouge (borne 30)

Becker 755 Specifications

General

Brand	Becker
Model	755
Category	Cassette Player
Language	English
