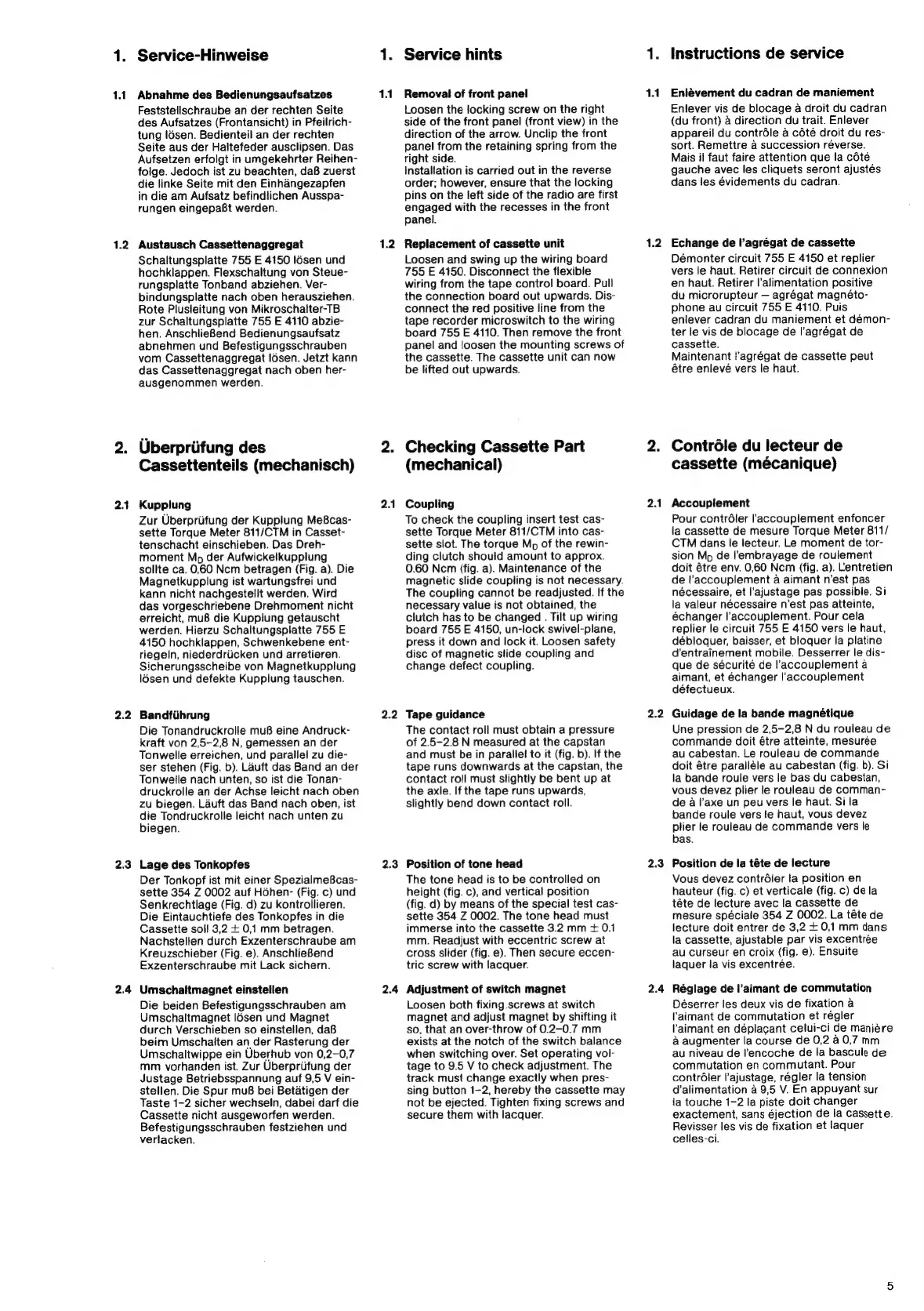

1.
11
1.2
2.1
2.2
2.3
2.4
Service-Hinweise
Abnahme des Bedienungsaufsatzes
Feststellschraube an der rechten Seite
des Aufsatzes (Frontansicht) in Pfeilrich-
tung ldsen. Bedienteil an der rechten
Seite aus der Haltefeder ausclipsen. Das
Aufsetzen erfolgt in umgekehrter Reihen-
folge. Jedoch ist zu beachten, daB zuerst
die linke Seite mit den Einhangezapfen
in die am Aufsatz befindlichen Ausspa-
rungen eingepaBt werden.
Austausch Cassettenaggregat
Schaltungsplatte 755 E 4150 lésen und
hochklappen. Flexschaltung von Steue-
rungsplatte Tonband abziehen. Ver-
bindungsplatte nach oben herausziehen.
Rote Plusleitung von Mikroschalter-TB
zur Schaltungsplatte 755 E 4110 abzie-
hen. AnschlieBend Bedienungsaufsatz
abnehmen und Befestigungsschrauben
vom Cassettenaggregat l6sen. Jetzt kann
das Cassettenaggregat nach oben her-
ausgenommen werden.
Uberpriifung des
Cassettenteils (mechanisch)
Kupplung
Zur Uberpriifung der Kupplung MeBcas-
sette Torque Meter 811/CTM in Casset-
tenschacht einschieben. Das Dreh-
moment Mp der Aufwickelkupplung
sollte ca. 0,60 Ncm betragen (Fig. a). Die
Magnetkupplung ist wartungsfrei und
kann nicht nachgestellt werden. Wird
das vorgeschriebene Drehmoment nicht
erreicht, muB die Kupplung getauscht
werden. Hierzu Schaltungsplatte 755 E
4150 hochklappen, Schwenkebene ent-
riegeln, niederdriicken und arretieren.
Sicherungsscheibe von Magnetkupplung
l6sen und defekte Kupplung tauschen.
Bandfihrung
Die Tonandruckrolle muB eine Andruck-
kraft von 2,5-2,8 N, gemessen an der
Tonwelle erreichen, und parailel zu die-
ser stehen (Fig. b). Lauft das Band an der
Tonwelle nach unten, so ist die Tonan-
druckrolle an der Achse leicht nach oben
zu biegen. Lauft das Band nach oben, ist
die Tondruckrolle leicht nach unten zu
biegen.
Lage des Tonkopfes
Der Tonkopf ist mit einer SpezialmeBcas-
sette 354 Z 0002 auf Hdhen- (Fig. c) und
Senkrechtlage (Fig. d) zu kontrollieren.
Die Eintauchtiefe des Tonkopfes in die
Cassette soll 3,2 + 0,1 mm betragen.
Nachstellen durch Exzenterschraube am
Kreuzschieber (Fig. e). AnschtieBend
Exzenterschraube mit Lack sichern.
Umschaitmagnet einstellen
Die beiden Befestigungsschrauben am
Umschaltmagnet l6sen und Magnet
durch Verschieben so einstellen, daB
beim Umschaiten an der Rasterung der
Umschaltwippe ein Uberhub von 0,2-0,7
mm vorhanden ist. Zur Uberpriifung der
Justage Betriebsspannung auf 9,5 V ein-
stellen. Die Spur muB bei Betatigen der
Taste 1-2 sicher wechseln, dabei darf die
Cassette nicht ausgeworfen werden.
Befestigungsschrauben festziehen und
verlacken.
1.
11
1.2
24
2.2
2.3
2.4
Service hints
Removal of front panel
Loosen the locking screw on the right
side of the front panel (front view) in the
direction of the arrow. Unclip the front
panel from the retaining spring from the
right side.
Installation is carried out in the reverse
order; however, ensure that the locking
pins on the left side of the radio are first
engaged with the recesses in the front
panel.
Replacement of cassette unit
Loosen and swing up the wiring board
755 E 4150. Disconnect the flexible
wiring from the tape control board. Pull
the connection board out upwards. Dis-
connect the red positive line from the
tape recorder microswitch to the wiring
board 755 E 4110. Then remove the front
panel and loosen the mounting screws of
the cassette. The cassette unit can now
be lifted out upwards.
Checking Cassette Part
(mechanical)
Coupling
To check the coupling insert test cas-
sette Torque Meter 811/CTM into cas-
sette slot. The torque Mp of the rewin-
ding clutch should amount to approx.
0.60 Nem (fig. a). Maintenance of the
magnetic slide coupling is not necessary.
The coupling cannot be readjusted. If the
necessary value is not obtained, the
clutch has to be changed . Tilt up wiring
board 755 E 4150, un-lock swivel-plane,
press it down and lock it. Loosen safety
disc of magnetic slide coupling and
change defect coupling.
Tape guidance
The contact roll must obtain a pressure
of 2.5-2.8 N measured at the capstan
and must be in parallel to it (fig. b). If the
tape runs downwards at the capstan, the
contact roll must slightly be bent up at
the axle. If the tape runs upwards,
slightly bend down contact roll.
Position of tone head
The tone head is to be controlled on
height (fig. c), and vertical position
(fig. d) by means of the special test cas-
sette 354 Z 0002. The tone head must
immerse into the cassette 3.2 mm + 0.1
mm. Readjust with eccentric screw at
cross slider (fig. e). Then secure eccen-
tric screw with lacquer.
Adjustment of switch magnet
Loosen both fixing screws at switch
magnet and adjust magnet by shifting it
so, that an over-throw of 0.2-0.7 mm
exists at the notch of the switch balance
when switching over. Set operating vol-
tage to 9.5 V to check adjustment. The
track must change exactly when pres-
sing button 1-2, hereby the cassette may
not be ejected. Tighten fixing screws and
secure them with lacquer.
1.
1.1
1.2
2.
2.1
2.2
2.3
2.4
Instructions de service
Enlévement du cadran de maniement
Enlever vis de blocage a droit du cadran
(du front) a direction du trait. Enlever
appareil du contréle a cété droit du res-
sort. Remettre a succession réverse.
Mais il faut faire attention que la cété
gauche avec les cliquets seront ajustés
dans les évidements du cadran.
Echange de l’agrégat de cassette
Démonter circuit 755 E 4150 et replier
vers le haut. Retirer circuit de connexion
en haut. Retirer l’'alimentation positive
du microrupteur — agrégat magnéeto-
phone au circuit 755 E 4110. Puis
enlever cadran du maniement et démon-
ter le vis de blocage de l’agrégat de
cassette.
Maintenant !'agrégat de cassette peut
étre enleve vers le haut.
Contréle du lecteur de
cassette (mécanique)
Accouplement
Pour contréler l'accouplement enfoncer
la cassette de mesure Torque Meter 811/
CTM dans le lecteur. Le moment de tor-
sion Mp de l'embrayage de roulement
doit étre env. 0,60 Nem (fig. a). Lentretien
de l'accouplement a aimant n’est pas
nécessaire, et l’ajustage pas possible. Si
la valeur nécessaire n’est pas atteinte,
échanger l’accouplement. Pour cela
replier le circuit 755 E 4150 vers le haut,
débloquer, baisser, et bloquer la platine
d’entrainement mobile. Desserrer le dis-
que de sécurité de l’'accouplement a
aimant, et échanger l’'accouplement
défectueux.
Guidage de la bande magnétique
Une pression de 2,5-2,8 N du rouleau de
commande doit étre atteinte, mesurée
au cabestan. Le rouleau de commande
doit étre paralléle au cabestan (fig. b). Si
la bande roule vers le bas du cabestan,
vous devez plier le rouleau de comman-
de a l’axe un peu vers le haut. Si la
bande roule vers te haut, vous devez
plier le rouleau de commande vers le
bas.
Position de la téte de lecture
Vous devez contréler la position en
hauteur (fig. c) et verticale (fig. c) dela
téte de lecture avec la cassette de
mesure spéciale 354 Z 0002. La téte de
lecture doit entrer de 3,2 + 0,1 mm dans
la cassette, ajustable par vis excentrée
au curseur en croix (fig. e). Ensuite
laquer la vis excentrée.
Réglage de !’aimant de commutation
Déserrer les deux vis de fixation a
l'aimant de commutation et régler
l'aimant en déplacgant celui-ci de maniére
a augmenter la course de 0,2 20,7 mm
au niveau de lencoche de la bascule de
commutation en commutant. Pour
contréler l’ajustage, régler la tension
d’alimentation a 9,5 V. En appuyant sur
la touche 1-2 la piste doit changer
exactement, sans éjection de la cassette.
Revisser les vis de fixation et laquer
celles-ci.
