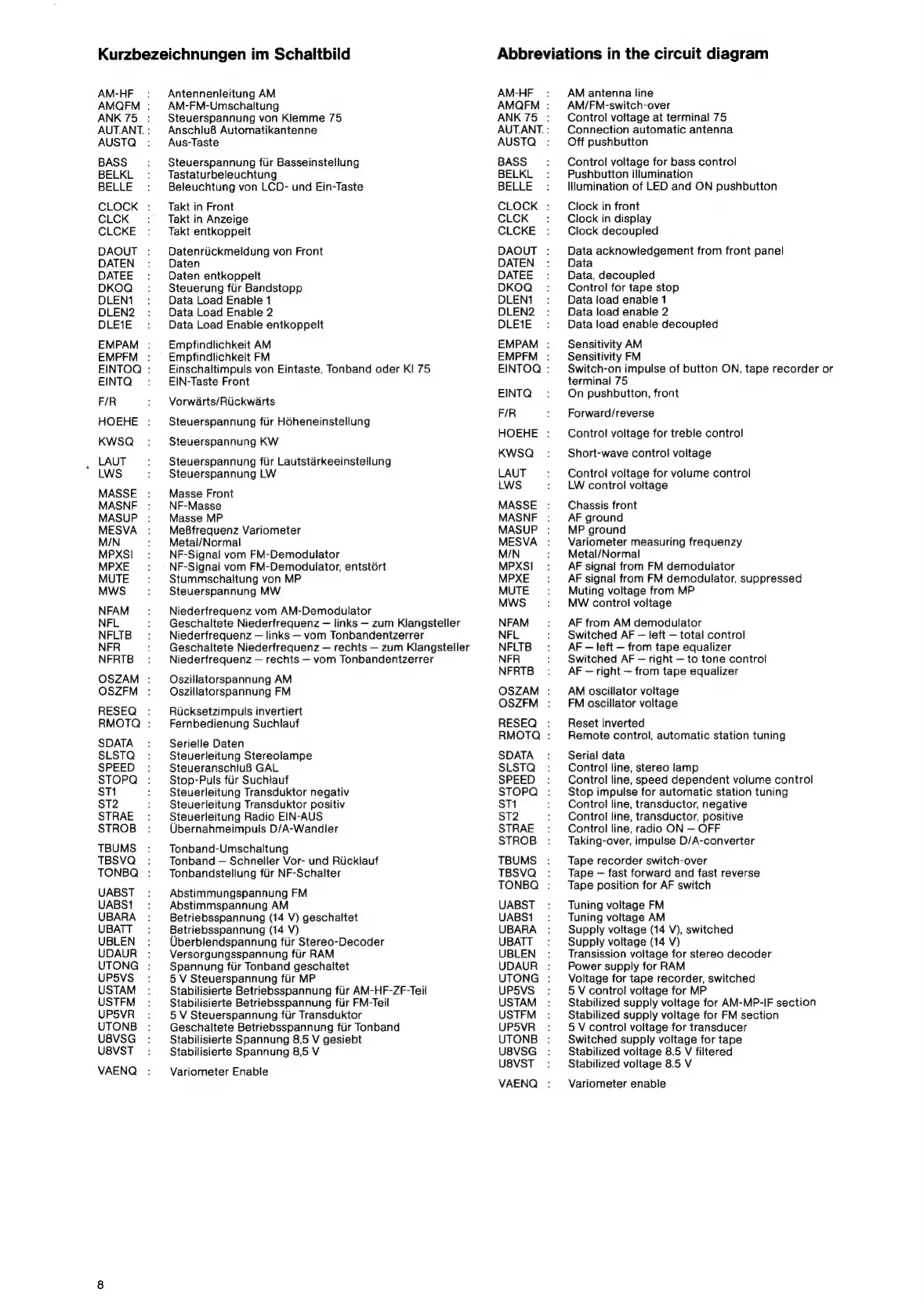

Kurzbezeichnungen im Schaltbild
AM-HF : — Antennenleitung AM
AMQFM : AM-FM-Umschaltung
ANK 75 : Steuerspannung von Klemme 75
AUTANT.: — AnschluB Automatikantenne
AUSTQ : Aus-Taste
BASS : Steuerspannung fir Basseinstellung
BELKL : Tastaturbeleuchtung
BELLE : Beleuchtung von LCD- und Ein-Taste
CLOCK : _ Takt in Front
CLCK : _ Takt in Anzeige
CLCKE : _ Takt entkoppelt
DAOUT : Datenriickmeldung von Front
DATEN : Daten
DATEE : Daten entkoppelt
DKOQ_ : — Steuerung fiir Bandstopp
DLEN1 : Data Load Enable 1
DLEN2 : DataLoad Enable 2
DLE1E : Data Load Enable entkoppelt
EMPAM : — Empfindlichkeit AM
EMPFM : Empfindlichkeit FM
EINTOQ : — Einschaltimpuls von Eintaste, Tonband oder KI 75
EINTQ : EIN-Taste Front
F/R : Vorwarts/Ruckwarts
HOEHE : Steuerspannung fiir Hoheneinstellung
KWSQ_: _— Steuerspannung KW
, LAUT : Steuerspannung fiir Lautstarkeeinstellung
LWS : Steuerspannung LW
MASSE : _ Masse Front
MASNF : NF-Masse
MASUP : Masse MP
MESVA : MeBfrequenz Variometer
M/N : Metal/Normal
MPXSI : NF-Signal vom FM-Demodulator
MPXE : — NF-Signal vom FM-Demodulator, entstort
MUTE : Stummschaltung von MP
MWS : Steuerspannung MW
NFAM : Niederfrequenz vom AM-Demodulator
NFL : Geschaltete Niederfrequenz — links — zum Klangsteller
NFLTB : Niederfrequenz — links — vom Tonbandentzerrer
NFR : Geschaltete Niederfrequenz — rechts — zum Klangsteller
NFRTB : Niederfrequenz — rechts — vom Tonbandentzerrer
OSZAM : Oszillatorspannung AM
OSZFM : — Oszillatorspannung FM
RESEQ : _ Ricksetzimpuls invertiert
RMOTQ : _ Fernbedienung Suchlauf
SDATA : Serielle Daten
SLSTQ : Steuerleitung Stereolampe
SPEED : SteueranschiuB GAL
STOPQ : Stop-Puls fur Suchlauf
sT1 : Steuerleitung Transduktor negativ
ST2 : Steuerleitung Transduktor positiv
STRAE : Steuerleitung Radio EIN-AUS
STROB : Ubernahmeimpuls D/A-Wandler
TBUMS : Tonband-Umschaltung
TBSVQ_ : Tonband — Schneller Vor- und Ricklauf
TONBQ : Tonbandstellung flr NF-Schalter
UABST : Abstimmungspannung FM
UABSt : Abstimmspannung AM
UBARA : Betriebsspannung (14 V) geschaltet
UBATT : Betriebsspannung (14 V)
UBLEN : Uberblendspannung fiir Stereo-Decoder
UDAUR : Versorgungsspannung fur RAM
UTONG : — Spannung fiir Tonband geschaltet
UP5VS_ : 5 V Steuerspannung fiir MP
USTAM : _ Stabilisierte Betriebsspannung fur AM-HF-ZF-Teil
USTFM : _ Stabilisierte Betriebsspannung fir FM-Teil
UPSVR : 5V Steuerspannung fir Transduktor
UTONB : Geschaltete Betriebsspannung fiir Tonband
U8VSG _: Stabilisierte Spannung 8,5 V gesiebt
U8VST : — Stabilisierte Spannung 8,5 V
VAENQ : Variometer Enable
Abbreviations in the circuit diagram
AM-HF : AM antenna line
AMQFM : AM/FM-switch-over
ANK 75 : Control voltage at terminal 75
AUT.ANT.: Connection automatic antenna
AUSTQ : Off pushbutton
BASS :_ Control voltage for bass control
BELKL : Pushbutton illumination
BELLE : _ Illumination of LED and ON pushbutton
CLOCK : _ Clock in front
CLCK :_ Clock in display
CLCKE : Clock decoupled
DAOUT : Data acknowledgement from front panel
DATEN : Data
DATEE : Data, decoupied
DKOQ_: Control for tape stop
DLEN1 : Data load enable 1
DLEN2 : Data load enable 2
DLE1E : Data load enable decoupted
EMPAM : _— Sensitivity AM
EMPFM : _ Sensitivity FM
EINTOQ : — Switch-on impulse of button ON, tape recorder or
terminal 75
EINTQ : On pushbutton, front
F/R : Forward/reverse
HOEHE : _ Control voltage for treble control
KWSQ_: _— Short-wave control voltage
LAUT : Control voltage for volume control
LWS : LW control voltage
MASSE : Chassis front
MASNF : AF ground
MASUP : MP ground
MESVA : Variometer measuring frequenzy
M/N : Metal/Normal
MPXSI : AF signal from FM demodulator
MPXE :_ AF signal from FM demodulator, suppressed
MUTE :_ Muting voltage from MP
MWS : MW control voltage
NFAM : AF from AM demodulator
NFL : Switched AF — left — total control
NFLTB : AF-—left— from tape equalizer
NFR : Switched AF — right — to tone control
NFRTB : AF —right ~ from tape equalizer
OSZAM :_ AM oscillator voltage
OSZFM :_ FM oscillator voltage
RESEQ :_ Reset inverted
RMOTQ : Remote control, automatic station tuning
SDATA : Serial data
SLSTQ : Control line, stereo lamp
SPEED : Control line, speed dependent volume control
STOPQ : Stop impulse for automatic station tuning
ST1 : Control line, transductor, negative
ST2 : Control line, transductor, positive
STRAE : Control line, radio ON — OFF
STROB : _ Taking-over, impulse D/A-converter
TBUMS : Tape recorder switch-over
TBSVQ : Tape — fast forward and fast reverse
TONBQ : Tape position for AF switch
UABST : Tuning voltage FM
UABS1 : Tuning voltage AM
UBARA : Supply voltage (14 V), switched
UBATT : Supply voltage (14 V)
UBLEN : _ Transission voltage for stereo decoder
UDAUR : Power supply for RAM
UTONG : Voltage for tape recorder, switched
UP5VS : 5V control voltage for MP
USTAM : — Stabilized supply voltage for AM-MP-IF section
USTFM : Stabilized supply voltage for FM section
UP5VR : 5V control voltage for transducer
UTONB : Switched supply voltage for tape
U8VSG _: Stabilized voltage 8.5 V filtered
U8VST : Stabilized voltage 8.5 V
VAENQ : Variometer enable
