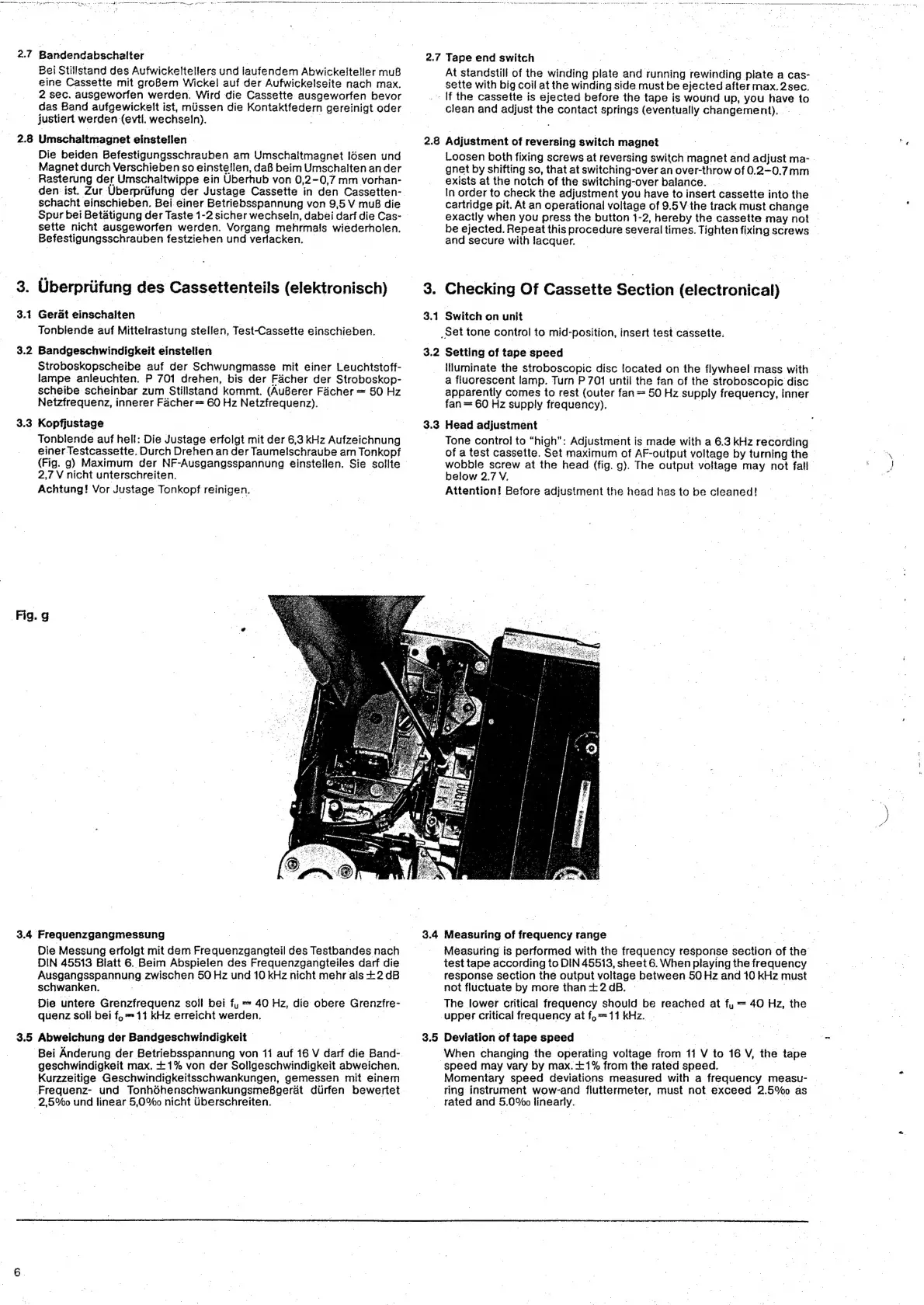

Becker Mexico 610 - Page 6

2.7 Bandendabschalter
Bei Stillstand des Aufwickeltellers und laufendem Abwickelteller muB
eine Cassette mit groBem Wickel auf der Aufwickelseite nach max.
2 sec. ausgeworfen werden. Wird die Cassette ausgeworfen bevor
das Band aufgewickelt ist, mlissen die Kontaktfedern gereinigt oder
justiert werden (evil. wechseln).
2.8 Umschaltmagnet einstelien |
Die beiden Befestigungsschrauben am Umschaltmagnet lésen und
Magnet durch Verschieben so einstellen, daB beim Umschalten an der
' Rasterung der Umschaltwippe ein Uberhub von 0,2-0,7 mm vorhan-
3.1
den ist. Zur Uberpriifung der Justage Cassette in den Cassetten-
schacht einschieben. Bei einer Betriebsspannung von 9,5 V muB die
Spur bei Betatigung der Taste 1-2 sicher wechseln, dabei darf die Cas-
sette nicht ausgeworfen werden. Vorgang mehrmais wiederholen.
ene eeeaoren festziehen und verlacken.
Uberpriifung des Cassettenteils (elektronisch)
Gerat einschalten |
Tonblende auf Mittelrastung stellen, Test Cassette einschieben,
3.2 Bandgeschwindigkeit einstellen
Stroboskopscheibe auf der Schwungmasse mit einer Leuchtstoff-
lampe anleuchten. P 701 drehen, bis der Facher der Stroboskop-
scheibe scheinbar zum Stillstand kommt. (AuBerer Facher = 60 Hz
Netzfrequenz, innerer Facher == 60 Hz Netzfrequenz).
3.3 Kopfiustage
Fig. g
Tonblende auf hell: Die Justage erfolgt mit der 6,3 KHz Aufzeichnung
einer Testcassette. Durch Drehen an der Taumeltschraube am Tonkopf
(Fig. g) Maximum der NF-Ausgangsspannung einstellen. Sie Sollte |
2,7 V nicht unterschreiten.
Achtung! Vor Justage Tonkopf reinigen.
3.4 Frequenzgangmessung
Die Messung erfoigt mit dem Frequenzgangteil des Testbandes nach
DIN 45513 Blatt 6. Beim Abspielen des Frequenzgangteiles darf die
Ausgangsspannung zwischen 50 Hz und 10 kHz nicht mehr als £2 dB
schwanken.
Die untere Grenzfrequenz soll bei f, = 40 Hz, die abet GIecZie:
quenz soll bei fom 11 kHz erreicht werden.
3.5 Abweichung der Bandgeschwindigkeit |
‘Bei Anderung der Betriebsspannung von 11 auf 16 V darf die Band-.
geschwindigkeit max. £1% von der Sollgeschwindigkeit abweichen.
Kurzzeitige Geschwindigkeitsschwankungen, gemessen mit einem
Frequenz- und TonhéhenschwankungsmeBgerat diirfen bewertet.
2, 5%o und linear &, O%o nicht ppersentenen:
2.7 Tape end switch
At standstill of the winding plate and running rewinding Sate a cas-
sette with big coil at the winding side must be ejected after max. 2sec.
If the cassette is ejected before the tape is wound up, you have to
clean and adjust the contact springs (eventually changement), .
2.8 Adjustment of reversing switch magnet
3.
3.1
Loosen both fixing screws at reversing switch magnet and adjust m mar -
gnet by shifting so, that at switching-over an over-throw of 0.2-0.7mm
exists at the notch of the switching-over balance.
In order to check the adjustment you have to insert cassette into the |
cartridge pit. At an operational voltage of 9.5V the track must change
exactly when you press the button 1-2, hereby the cassette may not -
be ejected. Repeat this procedure several times. gain fixing screws |
and secure with lacquer.
Checking Of Cassette Section (electronical)
Switch on unit
_set tone control to mid- “position, insert test cassette.
3.2 Setting of tape speed - >
illuminate the stroboscopic disc located on the flywheel mass with —
a fluorescent lamp. Turn P 701 until the fan of the stroboscopic disc
apparently comes to rest (outer fan = 50 Hz supply pene inner
fan = 60 Hz supply frequency).
3.3 Head adjustment —
34
3.5
Tone control to “high”: Adjustment i is made with a 6.3 kHz recording
of a test cassette. Set maximum of AF-output voltage by turning the -
wobble screw at the head (fig. g). The output voltage may not fall
below 2.7 V.
Attention! Before adjustment the head has to be cleaned!
Measuring of frequency range
Measuring is performed with the frequency response section of the
test tape according to DIN 45513, sheet 6. When playing the frequency
response section the output voltage between 50 Hz and 10 kHz must
not fluctuate by more than +2dB. |
The lower critical frequency should be > reached at fu = 40 Hz, the
-upper critical frequency at aa KHz.
Deviation of tape speed
When changing the operating voltage from 1 V to 16 V, the tape
speed may vary by max. +1% from the rated speed. .
Momentary speed deviations measured with a pealieney measu-
ring instrument wow-and iluttermeter, must not exceed 2.5% as
rated and 5.0%o0 linearly.
