GUIDE D’INSTALLATION

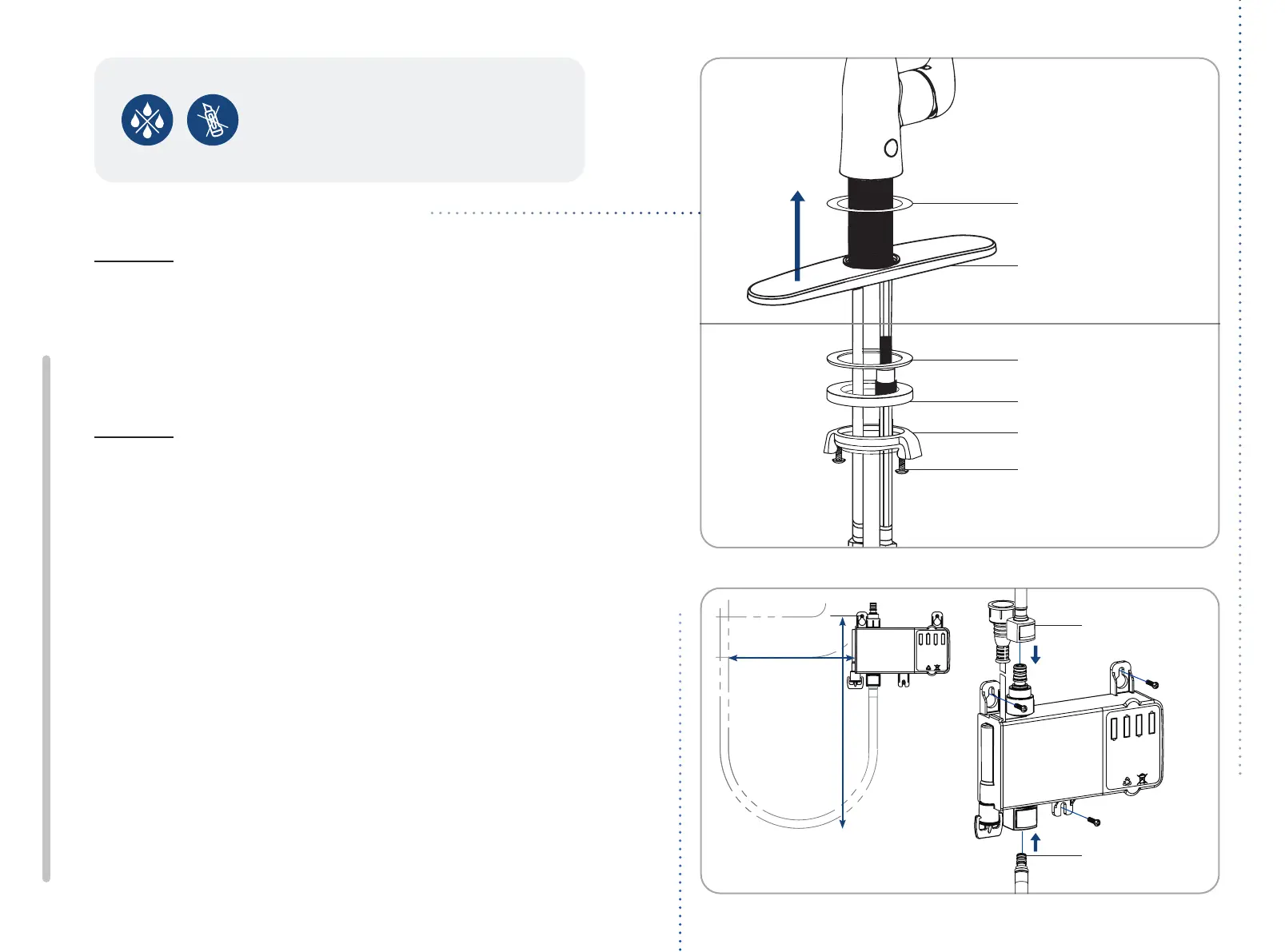

Rondelle en silicone
Plaque de pont
Une rondelle en
caoutchouc
Rondelle en métal
Écrou de montage
Vis de montage
Tuyau de
pulvérisation
Tuyau
de sortie
*Pour une installation
monotrou UNIQUEMENT
*Pour une installation à
trois trous UNIQUEMENT
1. Installation monotrou ou 3 trous
Évier 1 trou - Insérez le joint torique sur les tuyaux, le câble et la tige qui se
trouvent au bas du robinet. Ensuite, montez le robinet sur l’évier.
1. Faites d’abord glisser la rondelle en caoutchouc sur les tuyaux et le câble
de données. Faites ensuite glisser la rondelle métallique sur, et enfin
l’écrou de montage.
2. Serrez fermement à la main.
Évier 3 trou - Insérez la plaque de pont sur le câble et les tuyaux dans la tige
de montage. Alignez les rainures de la plaque de pont avec les arches sur le
fond du robinet. Ensuite, montez le robinet sur l’évier.
1. Faites d’abord glisser la rondelle en caoutchouc sur les tuyaux et le câble
de données. Faites ensuite glisser la rondelle métallique sur, et enfin
l’écrou de montage.
2. Serrez fermement à la main.
450 mm
250 mm
2. Monter le boîtier de commande
La distance de montage préférée entre le flexible de pulvérisation et le boîtier
de commande est de 250 mm. La distance de montage préférée entre le boîtier
de commande et le sol est 450 mm.
1. Montez le boîtier de commande sous l’évier à l’aide d’un tournevis
cruciforme selon les dimensions souhaitées. Assurez-vous de laisser
de la place ajuster.
2. Connectez le tuyau de sortie au boîtier de commande grâce à notre
«connexio rapide» innovante.
3. Connectez le flexible de pulvérisation au boîtier de commande.
COMMENCER
Au dessus
du lavabo
Sous l’évier
Exposer ce produit à des substances
corrosives ou des objets pointus
peuvent faire rouiller ou endommager les
tuyaux. Installer dans un endroit approprié
pour éviter les risques de fuite.
