11
Pièces détachées en ligne à www.ardisam.com ou composer le 800-345-6007 L-V 8h-17h HNC
Manuel de l’utilisateur
ROTOCULTEUR 196 cm
3
TINE TRASERA
38247 (5140-005)

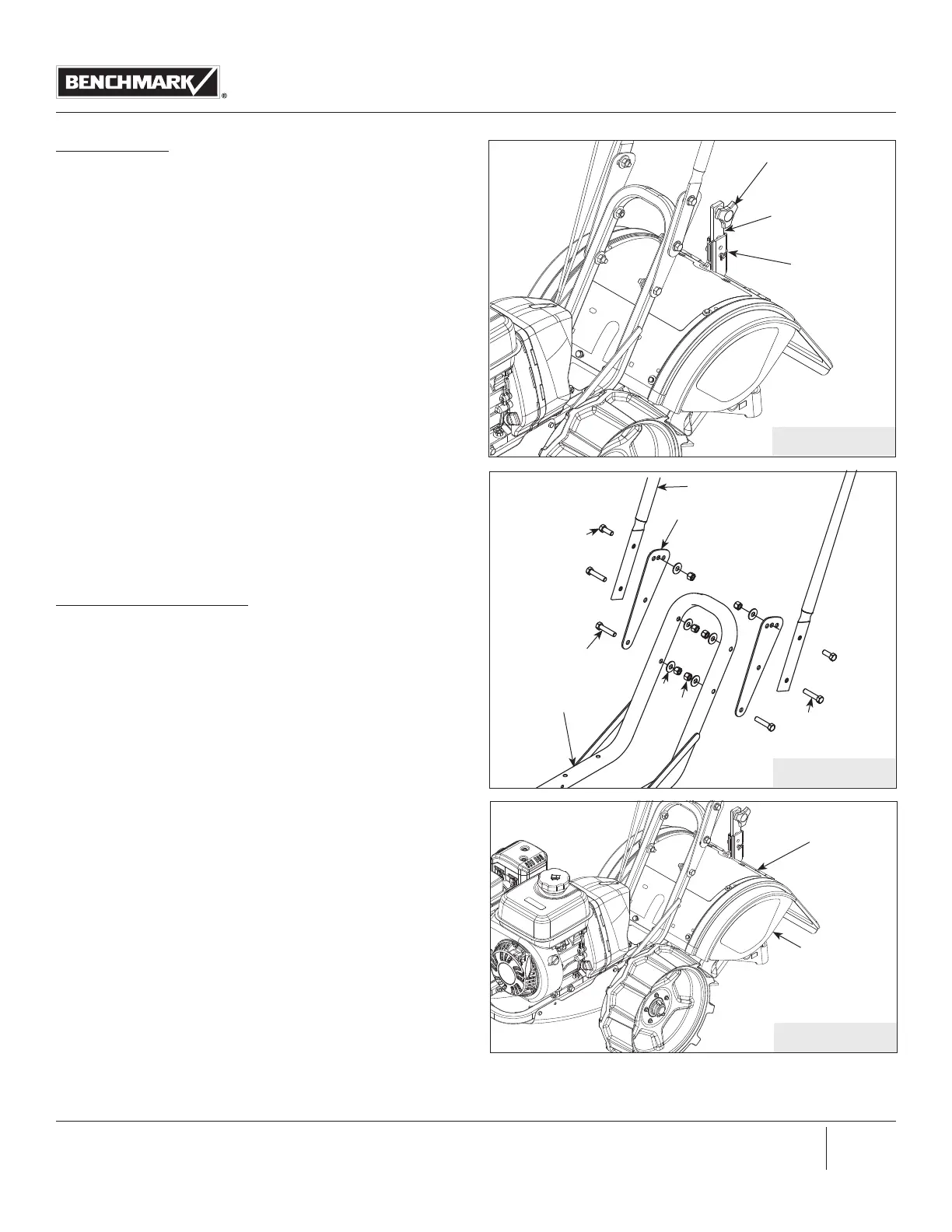

FIGURE 2
BOUTON DE RÉGLAGE
BARRE DE TRAÎNÉE
I
Attacher le guidon:
6. Trouver les extensions de guidon et les placer sur l’extérieur de
l’arceau de guidon inférieur. Veiller à bien aligner les extensions
de guidon sur l’arceau de guidon comme illustré sur l’autocollant
apposé sur l’arceau de guidon à côté de l’emplacement de
montage. VOIR FIGURE 3.
7. Enfiler une vis M10 x 45mm (A) dans chacun des trous inférieurs
dans le côté des extensions. Ces vis doivent passer à travers le
trou du bas de l’arceau de guidon inférieur. Placer une rondelle
plate M10 (D) et un écrou autobloquant M10 (C) sur l’extrémité de
chaque vis et serrer à la main. VOIR FIGURE 3.
8. Attacher le guidon à l’extérieur des extensions de guidon (côté
opposé à l’arceau de guidon). Enfiler une vis M10 x 45mm (A) dans
chacun des trous inférieurs du guidon et à travers le trou du milieu
de l’extension de guidon. Placer une rondelle plate M10 (D) et un
écrou autobloquant M10 (C) sur l’extrémité de chaque vis et serrer à la
main. VOIR FIGURE 3.
9. Enfiler une vis M10 x 25mm (B) dans chaque trou supérieur du
guidon et à travers le trou du milieu de l’extension de guidon.
Placer une rondelle plate M10 (D) et un écrou autobloquant M10 (C)
sur l’extrémité de chaque vis et serrer à la main. VOIR FIGURE 3.
10. Serrer tous les écrous et vis M10 qui ont été assemblés à la section
Attacher le guidon.
Installer les garde-boue latéraux:
11. Trouver les garde-boue latéraux et en placer un contre un côté du
capot des dents et le tenir en place.
12. Placer une rondelle plate M6 (H) sur une vis M6 x 12mm (F).
Effectuer ce processus pour les trois vis M6 x 12mm (F). Enfiler
les trois vis dans les trois trous du capot des dents en veillant à ce
qu’elles passent aussi à travers le garde-boue latéral. Placer une
rondelle plate M6 (H) et un écrou autobloquant M6 (G) sur la partie
inférieure de chacune des vis et les serrer toutes avec une clé à
douille.
REMARQUE: Le garde-boue latéral doit être placé sous le capot
des dents au montage.
13. Répéter les étapes 11 à 12 pour le deuxième garde-boue latéral.
FIGURE 3
FIGURE 4
GUIDON
ARCEAU DE GUIDON INFÉ-
RIEUR
EXTENSION DE
GUIDON
A
D
C
A
B
GARDE-BOUE
LATÉRAL
CAPOT DE
DENTS
