13
Pièces détachées en ligne à www.ardisam.com ou composer le 800-345-6007 L-V 8h-17h HNC
Manuel de l’utilisateur
ROTOCULTEUR 196 cm
3
TINE TRASERA
38247 (5140-005)

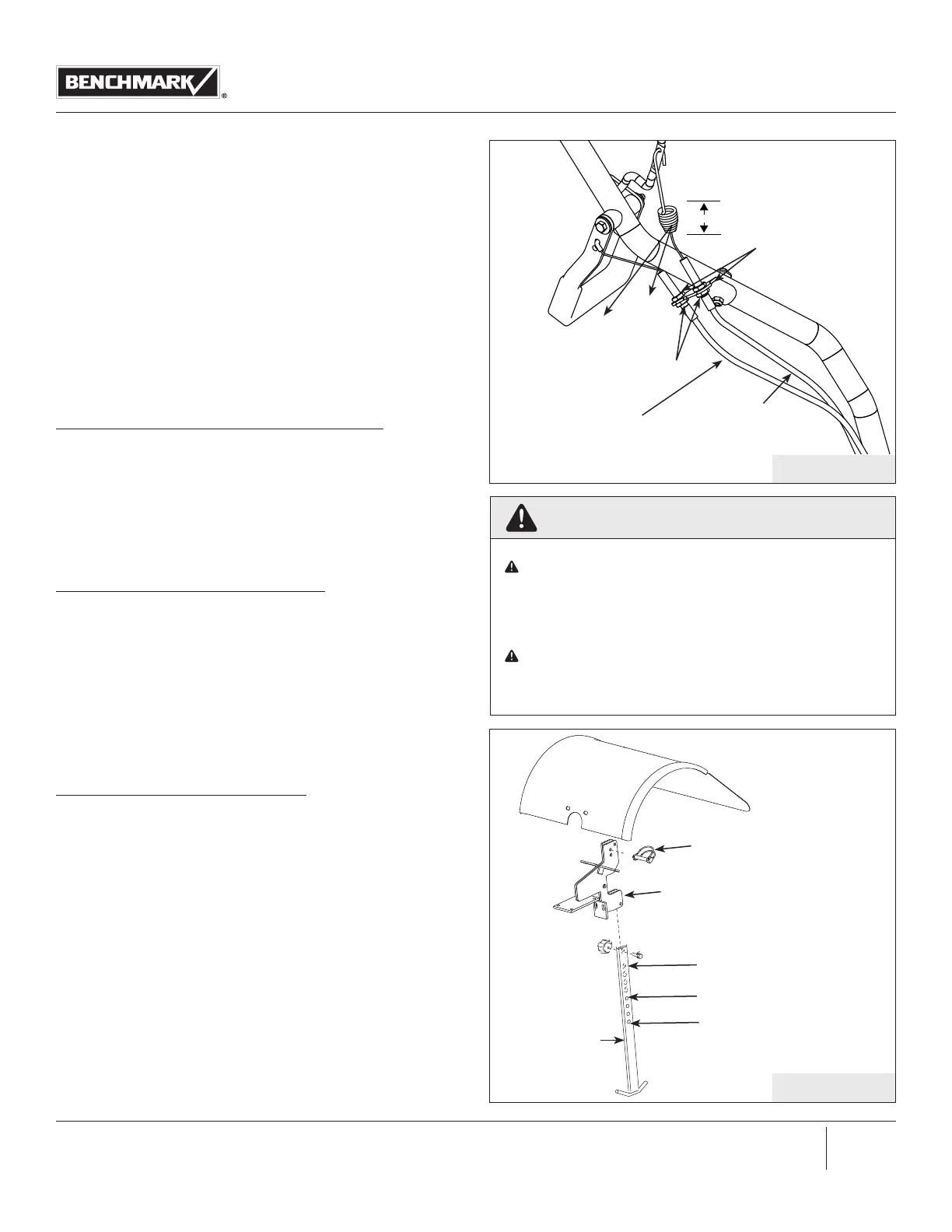

FIGURE 6
2. Relever la barre de traînée pour placer les dents à la profondeur de
labourage souhaitée. Abaisser la barre de traînée pour produire un
labourage plus profond.
3. Aligner le trou de la barre de trainée et celui de la monture de
barre de trainée et remettre la goupille en place.
REMARQUE: Relever complètement la barre de traînée pour
transporter le motoculteur. Abaisser complètement la barre de
traînée pour garder le vérification du motoculteur sur les sols les
plus durs.
RÉGLAGE DE HAUTEUR DU GUIDON
La hauteur du guidon peut se régler de deux façons pour offrir quatre
hauteurs d’utilisation possibles. VOIR FIGURE 3 (page précédente).
Pour régler la hauteur au niveau des branches de guidon:
1. Retirer la visserie de fixation des branches gauche et droite du
guidon.
2. Aligner les branches de guidon sur la hauteur souhaitée et
remonter la visserie.
GOUPILLES D’ARRÊT DE ROUE
Pour mettre les roues en position de roue libre:
REMARQUE: Cela permet aux roues de tourner librement sur l’axe pour
faciliter le transport.
1. Retirer la goupille d’arrêt. Glisser les roues vers l’intérieur de
l’appareil. VOIR FIGURE 8 (page suivante).
2. Enfiler la goupille à travers le trou de l’axe seulement et rabattre
l’anneau de la goupille pour l’attacher à l’axe.
3. Répéter avec l’autre roue.
Pour mettre les roues en position de labour:
REMARQUE: Cela verrouille les roues sur l’axe afin qu’elles propulsent
l’appareil en marche avant durant l’utilisation.
1. Retirer la goupille d’arrêt. Glisser la roue légèrement vers
l’extérieur de l’appareil. Aligner le trou de l’axe et le trou du moyeu
de roue. VOIR FIGURE 9 (page suivante).
2. Enfiler la goupille d’arrêt à travers les deux trous et rabattre
l’anneau de la goupille pour l’attacher à l’axe.
3. Répéter avec l’autre roue.
REMARQUE: Veiller à toujours avoir les deux goupilles de roue en
position rentrée ou sortie. Ne jamais utiliser le motoculteur avec
seulement une roue bloquée.
EXTENSION DE
PRINTEMPS
UNE FOIS ENGAGÉ
CONTRE-ÉCROU
SUPÉRIEUR
CONTRE-ÉCROU
INFÉRIEUR
CÂBLE DE MARCHE
ARRIÈRE
CÂBLE DE MARCHE
AVANT
AVERTISSEMENT
FAIRE PREUVE DE PRÉCAUTION POUR CHOISIR LA PROFONDEUR DE
LABOURAGE. SI ON TENTE DE LABOURER TROP PROFONDÉMENT
POUR LES CONDITIONS DU SOL, C’EST-À-DIRE AVEC LA BARRE DE
TRAÎNÉE EN POSITION TROP HAUTE, UNE PERTE DE COMMANDE ET
DES BLESSURES CORPORELLES SONT POSSIBLES.
TOUJOURS RÉGLER LA BARRE DE TRAÎNÉE SUR SA POSITION DE
TRANSPORT AVANT DE DÉMARRER LE MOTEUR. PLACER LA GOUPILLE
D’ARRÊT DANS LE TROU LE PLUS HAUT DE LA BARRE DE TRAÎNÉE.
FIGURE 7
BARRE DE
TRAÎNÉE
SUPPORT DE BARRE
DE TRAÎNÉE
GOUPILLE D’ARRÊT
Labourage le plus profond
Labourage peu profond
Trou de transport
1/4”
CONTRE-ÉCROU
SUPÉRIEUR
