Benelli M4 - Bolt Assembly and Handle Installation

40

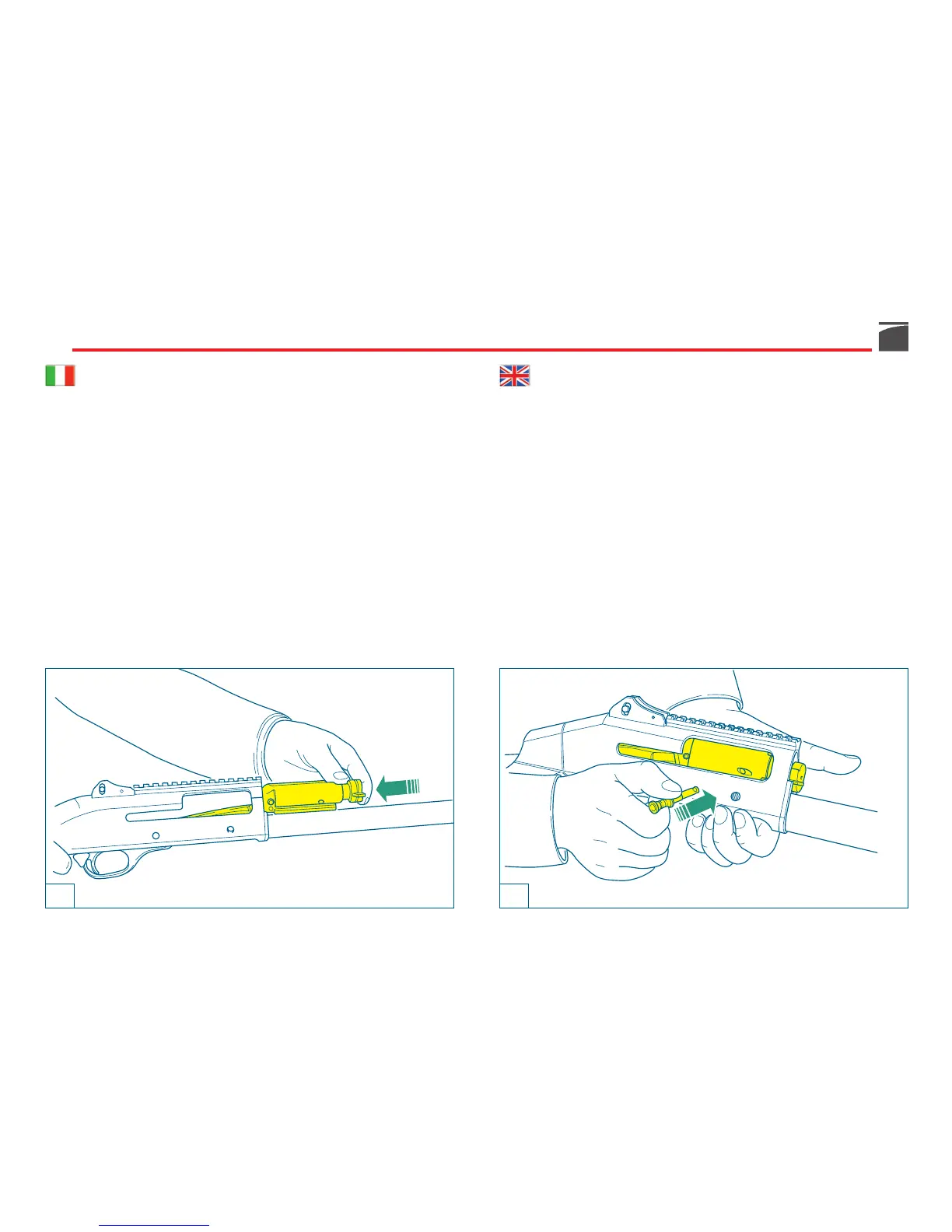

10) impugnare il gruppo calcio-carcassa e, tenendolo in posizione
quasi orizzontale, inserire l'otturatore sulle guide della carcas-
sa (fig. 67);
11) infilare la manetta nella sede sull'otturatore, premendola a fon-
do (fig. 68);
AVVERTENZA: la biella otturatore, passando sopra la guardia, deve
posizionarsi nel tubo guida molla biella, all'interno della carcassa
(fig. 69).
12) arretrare l’otturatore (fig. 70);
13) azionare la leva discesa cartuccia (fig. 71).
Completare il montaggio dell’arma seguendo le istruzioni descritte a
partire dal punto 4 di pag. 11 del paragrafo “Procedura di montaggio”.
10) hold the stock receiver almost horizontally and insert the bolt
assembly in its guide on the receiver (fig. 67);
11) insert completely the bolt handle into the bolt group (fig. 68);
WARNING: make sure that the link slides over the trigger guard
assembly and onto the recoil spring plunger inside the receiver once
the bolt assembly is fully mounted (fig. 69).
12) open the bolt (fig. 70);
13) press the cartridge drop lever (fig. 71).
Complete gun reassembly by following procedures listed from point 4
at page 11 “Assembly procedure”.
