27

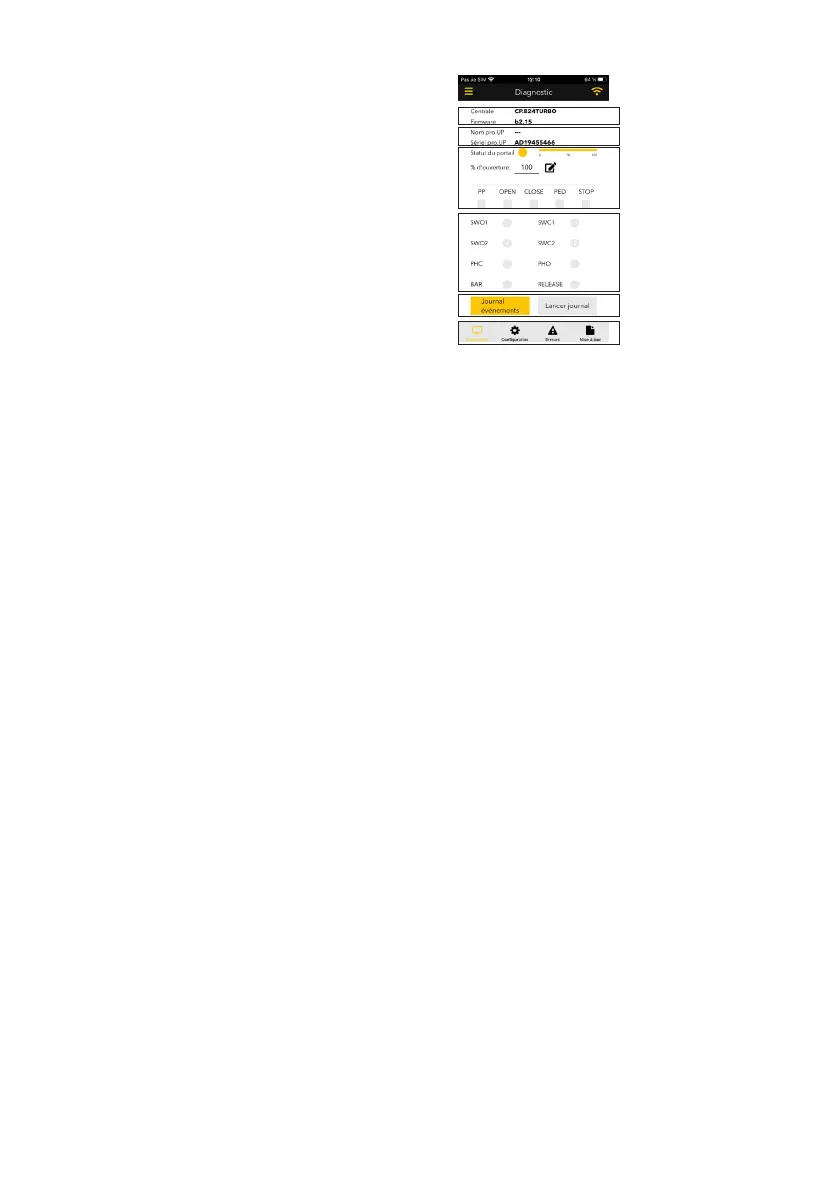

Onglet Diagnostic et commande
Que vous accédiez à un pro.UP localement (donc en vous connectant
au réseau Wi-Fi émis par le pro.UP lui-même) ou à distance (via inter-
net), le premier écran auquel vous accédez est l'écran de Diagnostic
et Commande.
Dans la première partie de l'écran, nous trouvons les références
(modèle et version du firmware) de l'unité de commande à laquelle
pro.UP est connecté.
Le nom ne peut être attribué que lors de la configuration de pro.UP
pour la connexion au serveur (accès à distance via Internet), tandis
que le numéro de série est unique et ne peut être modifié ; il est
attribué par défaut.
--Réf. Unité de commande
--Réf. pro.UP
--Statut de la porte et % d’ouverture
--Statut entrées
--Gestion Journal évènements
--Onglet
L'indicateur d'état du portail est situé :
>point gris indique que le portail est fermé ;
>point jaune indique que le portail est ouvert ;
>point clignotant jaune/gris identifie le mouvement de l’automatisme.
En particulier, le mouvement d’ouverture est indiqué par une double flèche vers la droite à l’intérieur du point clignotant, et le
mouvement de fermeture par une double flèche vers la gauche
>point gris avec point d'exclamation identifie que le dispositif n'est pas connu l'état de l'automatisation.
La barre de charge à côté du point indique le % d’ouverture du portail.
Vient ensuite l’indicateur de % d’ouverture du portail, qui peut également servir de commande d’ouverture ou de fermeture pour
un % donné qui peut être défini en tapant la valeur souhaitée dans la case et en appuyant sur le bouton à côté.
Sous se trouvent les touches permettant de faire fonctionner l'automatisation :
PP = pas à pas
OPEN = ouverture
CLOSE = fermeture
PED = ouverte pour les piétons
STOP = stop
ici aussi, la touche sert d'indicateur :
> carré gris indique que la commande est désactivée ;
> carré jaune indique que la commande est activée ;
> le carré gris avec une croix blanche indique que la commande n’est pas gérée par l’unité de commande connectée à pro.UP.
Il y a aussi des entrées et des sécurités avec des points en utilisant la même logique que ci-dessus :
> point jaune = entrée active
> point gris = entrée désactivée
> point gris avec point d'exclamation = entrée non gérée par l'unité de contrôle connectée.
En bas se trouvent les deux touches pour gérer le journal des événements et les ONGLETS pour naviguer dans les différents écrans
de l'application.
