IT
.
11
I NSTALLAZIONE E USO
I L CRONOTERMOSTATO può essere
posizionato ovunque come un
qualsiasi termostato ambiente
convenzionale. È necessario il
collegamento mediante due fili tra la
connessione termostato ambiente
della caldaia e il cronotermostato. Non
è necessaria alcuna alimentazione
elettrica in quanto il cronotermostato è
alimentato mediante batterie.
C ONTENUTO DELLA SCATOLA Q TÀ
• Cronotermostato 1
• Tasselli e viti (Ø 5 mm) 2
• Bi-adesivo 2
• Manuale d’uso 1
• Batterie 1,5V TIPO AAA 2

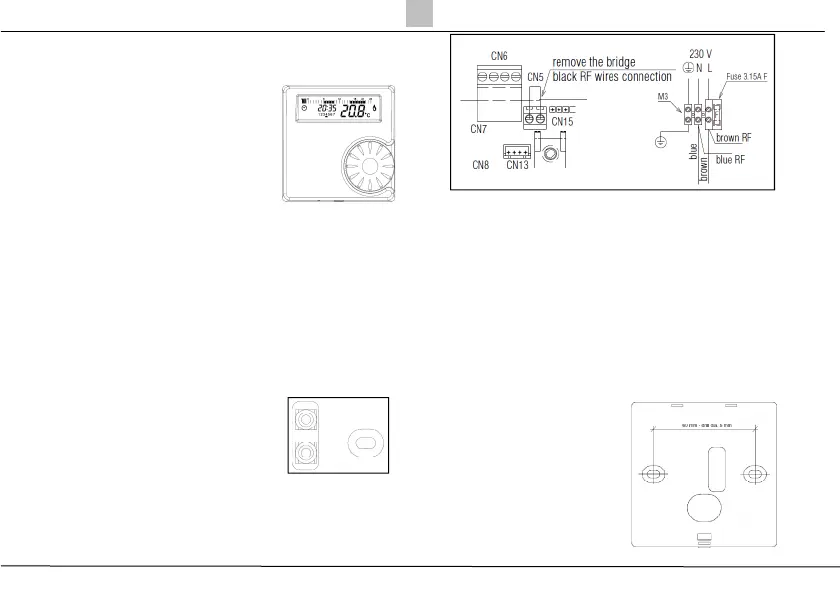

P REPARAZIONE DELLA CALDAIA . Isolare la caldaia
dall’alimentazione elettrica, aprire il cruscotto dove sono
alloggiati i collegamenti elettrici (per dettagli fare riferimento al
manuale di installazione e uso della caldaia). Collegare
mediante un cavo con due fili (non
forniti) i terminali del cronotermostato
(vedi figura a lato) ai morsetti del
termostato ambiente sulla caldaia
assicurandosi che le caratteristiche
elettriche tra quanto disponibile in
caldaia e il relè del cronotermostato
siano compatibili (vedi paragrafo specifiche tecniche). La non
compatibilità comporta un mal funzionamento e pericolosità
dell’installazione. Vedi immagine successiva per una
installazione tipica. La posizione dei due fili rispetto ai morsetti
è indifferente.
I MPORTANTE : il ponticello (se presente) deve essere rimosso
dai morsetti termostato ambiente. Ancorare il cablaggio del
ricevitore assieme agli altri cavi della caldaia per evitare
strappi accidentali dei fili che potrebbero compromettere la
sicurezza dell’installazione. Il cablaggio deve essere conforme
alle normative IEE.
I NSTALLAZIONE DEL CRONOTERMOSTATO
Il termostato va installato in una stanza riscaldata dal sistema
di riscaldamento gestito dal medesimo. Il fissaggio alla parete
può essere fatto mediante i tasselli e le viti (aprire l’involucro) o
utilizzando i due biadesivi tutto fornito a corredo. Vedere
disegno a lato per il riferimento della foratura, la distanza tra
due fori è di 60 mm, foro Ø 5
mm. Per il funzionamento è
necessario inserire le due
batterie fornite a corredo. Per
inserire le batterie aprire
l’involucro del
cronotermostato premendo il
tasto posto sul lato inferiore e
fare leva sul lato superiore.
Inserire le due batterie
secondo lo schema interno.
