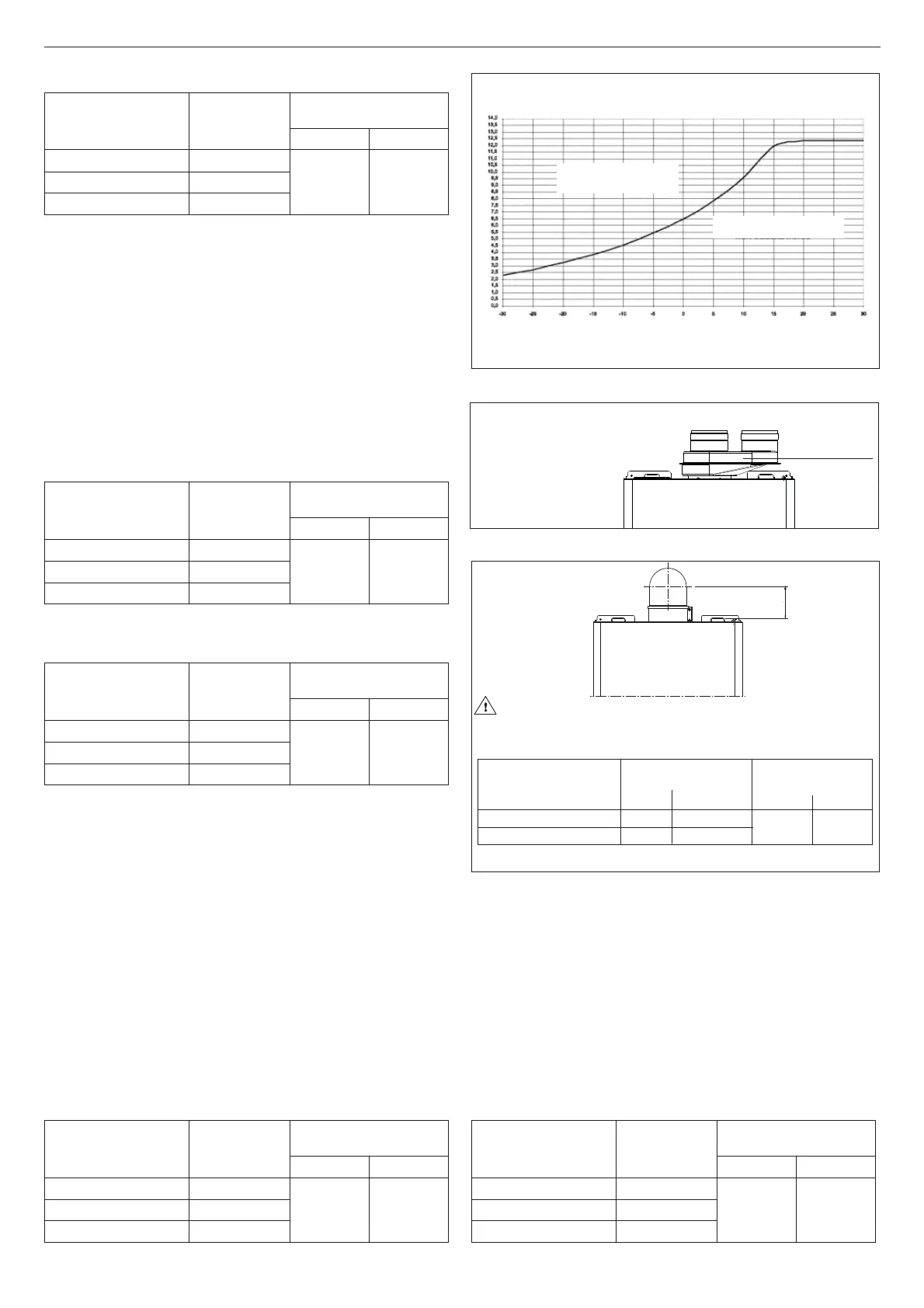

60
SRPSKI
Koaksijalne cevi (ø 80/125)
Kotao se isporučuje pripremljen za spajanje na koaksijalni cevovod
za odvod/dovod i sa otvorom za usis vazduha zatvorenim. Koaksijalni
odvod može biti usmeren u najpovoljnijem smeru, poštujući maksimalne
dužine navedene u tabeli.
Tokom instalacije sledite uputstva koja dobijate uz opremu. Izbušiti
rupu na zidu Ø 140 mm. Zavisno od dužine upotrebljenih cevi, ne-
ophodno je ubaciti jedan prsten birajući među onima u kotlu (vidite
tabelu). Obratite posebnu pažnju na spoljnu temperaturu i na du-
žinu cevi. Pogledati grafi kone da bi utvrdili da li je obavezna ili ne
upotreba sakupljača kondenzacije. U slučaju funkcionisanja kotla
na temperaturi nižoj od 60 °C, obavezna je upotreba sakupljača
kondenzacije. U slučaju upotrebe sakupljača kondenzacije uzmite u
obzir ulegnuće cevi za odvod dimnih gasova do 1% prema samom
sakupljaču.
Povezati sifon sakupljača kondenzacije na ispust vode.
Ispusne cevi koje nisu izolovane predstavljaju potencijalnu opasnost.
SPOLJNA TEMPERATURA (°C)
KONTROLOR NEOBAVEZNE
VLAŽNOSTI
KONTROLOR
OBAVEZNE
VLAŽNOSTI
DUŽINA CEVI (m)
MAKSIMALNA DUŽINA KOAKSIJALNIH CEVI Ø 80/125
Ako je neophodno instalirati Ciao S na već postojeće uređaje
(zamena opsega Ciao N/Mynute), dostupan je komplet za “ko-
aksijalni sniženi nagib” koji omogućava nameštanje kotla i iste
rupe za izlaz dimnih gasova.
Dužina cevi sa
spuštenim nagibom [m]
do 1,85
od 1,85 do 4,25
Ø 41
Ø 43
45°
1
90°
1,5
Pad pritiska na
svakom kolenu (m)
separator
vazduha/di-
mnih gasova
Za usmeravanje izlaza na najpo-
voljniji način za instalaciju (desni
ulaz vazduha) dostupan je komplet
separatora vazduha/dimnih gasova.
86,5
86,5
komplet za koaksijalni
sniženi nagib
Prsten za dimne
gasove (F)
Ciao S
20 C.S.I.
Ø 44
bez prstena
Ciao S
24 C.S.I.
Dužina cevi
ø 80 [m]
Prsten za
dimne gasove
(F)
Pad pritiska na svakom
kolenu (m)
45° 90°
do 2
Ø 42
1,2 1,7
od 2 do 8
Ø 44 (**)
od 8 do 25 nije instalirana
24 C.S.I. - 24 R.S.I.
(**) montirana u kotlu
SKOAKSIJALNI ODVOD ( ø 60-100)
Kotao se isporučuje pripremljen za spajanje na koaksijalni cevovod za
odvod/dovod i sa otvorom za usis vazduha (E) zatvorenim (sl. 10b).
Koaksijalni odvod može biti usmeren u najpovoljnijem smeru, pošt u-
jući maksimalne dužine navedene u tabeli.
Tokom instalacije sledite
uputstva koja dobijate uz opremu.
U zavisnosti od dužine upotrebljenih cevi, neophodno je ubaciti prsten
birajući među onima koje se nalaze u kotlu (pogledajte tabele koje
slede). Prsten za dimne gasove (F), kada je neophodno treba da se
skine koristeći odvijač kao polugu. Na tabeli su predstavljene dužine
postavljenih dimovoda. U zavisnosti od dužine upotrebljenih cevi, ne-
ophodno je ubaciti prsten birajući među onima koje se nalaze u kotlu
(pogledajte tabele koje slede).
20 C.S.I.
Dužina cevi
ø 60-100 [m]
Prsten za
dimne gasove
(F)
Pad pritiska na svakom
kolenu (m)
45° 90°
do 0,85
Ø 39
1 1,5
od 0,85 do 2,35
Ø 41 (**)
od 2,35 do 4,25
Ø 43
(**) montirana u kotlu
(**) montirana u kotlu
24 C.S.I. - 24 R.S.I.
Dužina cevi
ø 60-100 [m]
Prsten za
dimne gasove
(F)
Pad pritiska na svakom
kolenu (m)
45° 90°
do 0,85
Ø 42
1 1,5
od 0,85 do 2,35
Ø 44 (**)
od 2,35 do 4,25 nije instalirana
20 C.S.I.
Dužina cevi
Ø 80 125 [m]
Prsten za
dimne gasove
(F)
Pad pritiska na svakom
kolenu (m)
45° 90°
od 0,96 do 3,85
Ø 39
1,35 2,2
od 3,85 do 7,85
Ø 41 (**)
od 7,85 do 12,40
Ø 43
(**) montirana u kotlu
24 C.S.I. - 24 R.S.I.
Dužina cevi
Ø 80 125 [m]
Prsten za
dimne gasove
(F)
Pad pritiska na svakom
kolenu (m)
45° 90°
od 0,96 do 3,85 Ø 42
1,35 2,2
od 3,85 do 7,85
Ø 44 (**)
od 7,85 do 12,4
nije instalirana
(**) montirana u kotlu
