4.8 Konfi guracja regulacji pogodowej
Termoregulacja działa tylko z podłączonym czujnikiem zewnętrznym (wyposażenie dodatkowe),
dlatego po zainstalowaniu należy go podłączyć do specjalnych przyłączy znajdujących się na listwie
zaciskowej kotła (patrz schemat połączeń); należy ustawić parametr P13 różny od 0.
Umożliwi to aktywację funkcji TERMOREGULACJI.
W tym trybie pracy nastawa C.O. jest obliczana na podstawie temperatury zewnętrznej (t ext) i
współczynnika Kd, który zależy od wartości parametru P13 — patrz wykres (rys. 14).
Wybór krzywej kompensacji
- Wybrać krzywą termoregulacji najlepiej dopasowaną
do potrzeb danej instalacji — patrz wykres
1 — uwzględniając temperaturę zewnętrzną i temperaturę zasilania C.O.
- Na podstawie krzywej na wykresie 1 znaleźć wartość Kd.
- Po uzyskaniu wartości Kd, za pomocą wykresu 2 (rys. 14) należy określić zależność z wartością P13.
Wprowadzić uzyskaną wartość do parametru P13 zgodnie z punktem "4.1
1 Procedura dostępu do
parametrów (tS)". Krzywa kompensacji C.O. utrzymuje teoretyczną temperaturę w pomieszczeniu na
poziomie 20°C dla temperatur zewnętrznych w zakresie od +20°C do -20°C.
Powyżej i poniżej tego zakresu nastawa C.O. jest ograniczona do wartości maksymalnej i minimalnej
ustawionej w tabeli parametrów.
Jeżeli temperatura w pomieszczeniu jest niższa niż pożądana, zaleca się utworzyć krzywą wyższego
rzędu i odwrotnie.
4.9 Funkcje dodatkowe
WSTĘPNE PODGRZEWANIE (SZYBSZA DOSTĘPNOŚĆ C.W.U.):
Funkcja ta utrzymuje ciepłą wodę w wymienniku ciepłej wody użytkowej, aby skrócić czas oczekiwania
po odkręceniu kranu.
- Równoczesne naciśnięcie przycisków RESET i C.O.+ przez ponad 3 sekundy umożliwia włącze-
nie lub wyłączenie funkcji podgrzewania. Po włączeniu funkcji wyświetlacz wskazuje FH i pompa
uruchamia się natychmiast.
RESET
+
-
RESE
T

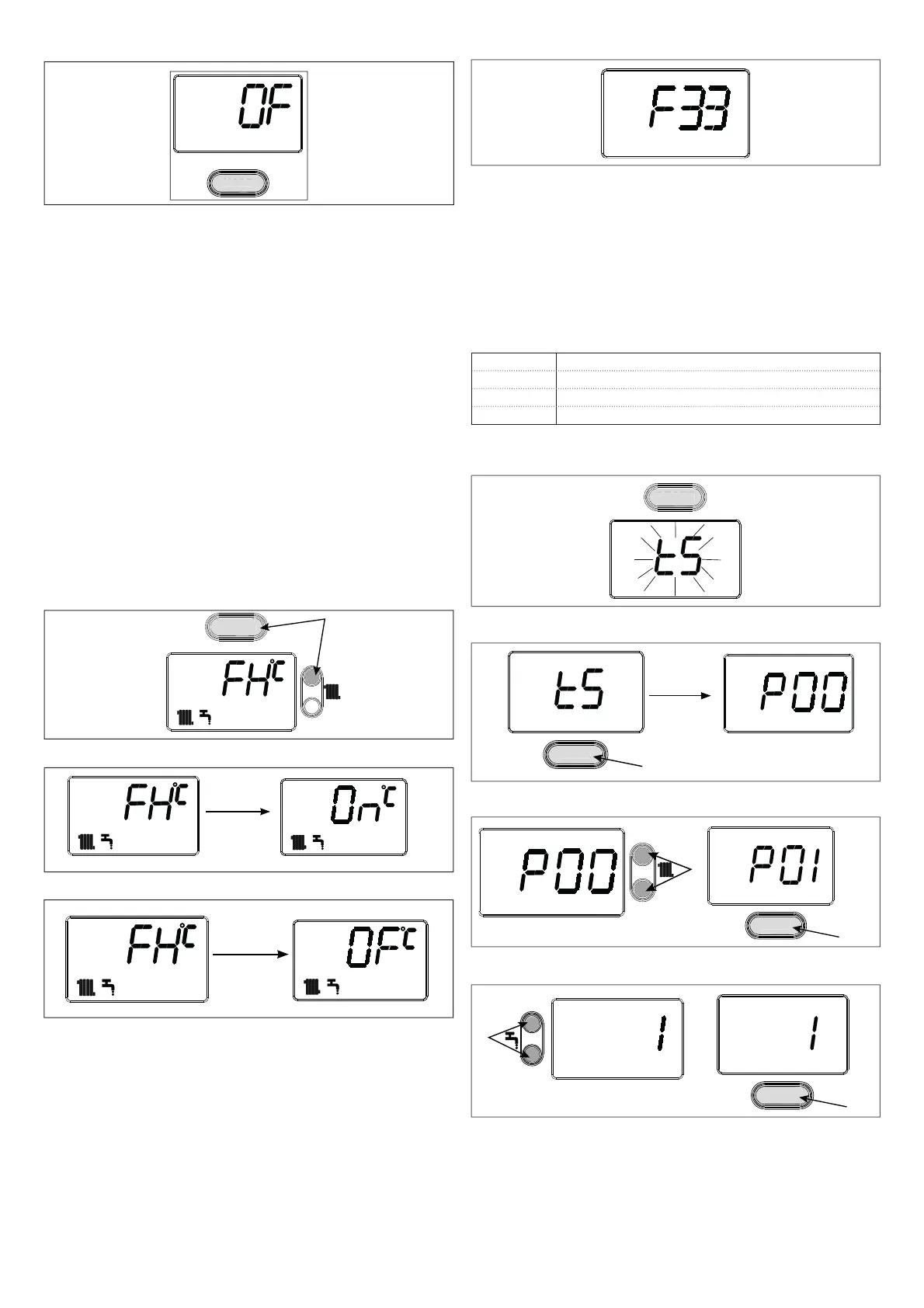

- Na wyświetlaczu pokazywane są naprzemiennie wskazania FH i On.
-
Aby wyłączyć funkcję, nacisnąć przyciski RESET i C.O.+.
Funkcja podgrzewania jest dostępna w następujących przypadkach:
- po zablokowaniu spowodowanym nieprawidłowością przez 10 sekund,
- przy trwającym zapotrzebowaniu na ogrzewania,
- podczas pracy pompy w trybie obiegu końcowego .
b
Aktywacja funkcji powoduje jednoczesne włączenie termostatów bezwzględnych.
Odpowietrzanie
Pompa obiegowa cyklicznie włącza się z maksymalną prędkością na 10 sekund i wyłącza na 10
sekund w celu usunięcia powietrza z obiegu. Podczas tej funkcji wyświetlacz wskazuje F33, a
ogrzewanie jest wyłączane na 120 sekund.
Funkcję tę można włączyć w następujących warunkach:
- po zresetowaniu ręcznym w wyniku nieprawidłowości A02,
- po przywróceniu ciśnienia wody C.O. do prawidłowego poziomu w wyniku nieprawidłowości A04,
- po zresetowaniu nieprawidłowości A18 (sterowanie obiegiem).
Funkcję tę można wyłączyć, naciskając przycisk RESET przez 5 sekund.
4.10 Tryb instalatora/konfi guracji
Naciśnięcie przycisku RESET na 10 sekund umożliwia wejście w tryb instalatora/konfi guracji.
b
Nie należy wykonywać tej czynności w przypadku, gdy kocioł jest wyłączony (OF).
Na wyświetlaczu zaczyna migać wskazanie „tS”.
Naciskanie przycisków C.O.+ lub C.O.- umożliwia nawigację w poniższych menu.
tS Wprowadzanie parametrów
In Informacja
Hi Historia alarmów
rE Resetowanie alarmów
4.11 Procedura dostępu do parametrów (tS)
- Nacisnąć przycisk RESET na 10 sekund, na wyświetlaczu zaczyna migać wskazanie „tS”.
RESETRESE
T
- Nacisnąć przycisk MODE, aby potwierdzić wejście do menu parametrów. Wyświetlacz pokazuje
pierwszy parametr P00.
MODE
M
OD
E
- Za pomocą przycisków C.O.+ i C.O.- przewijać listę parametrów i potwierdzić wybór przyciskiem
MODE.
+
-
MODE
M
OD
E
- Za pomocą przycisków C.W.U.+ i C.W.U.- ustawić wartość parametru, a następnie zapisać,
naciskając przycisk MODE. Zapisanie jest potwierdzane dwukrotnym mignięciem wartości.
+
-
MODE
M
OD
E
Naciśnięcie przycisku RESET przez 1 sekundę umożliwia wyjście z trybu modyfi kacji parametrów.
Naciśnięcie przycisku RESET przez 10 sekund umożliwia wyjście z trybu instalatora.
Jeśli w ciągu 15 minut nie zostanie naciśnięty żaden przycisk, tryb parametrów zostanie automatycznie
wyłączony.
