15
IT

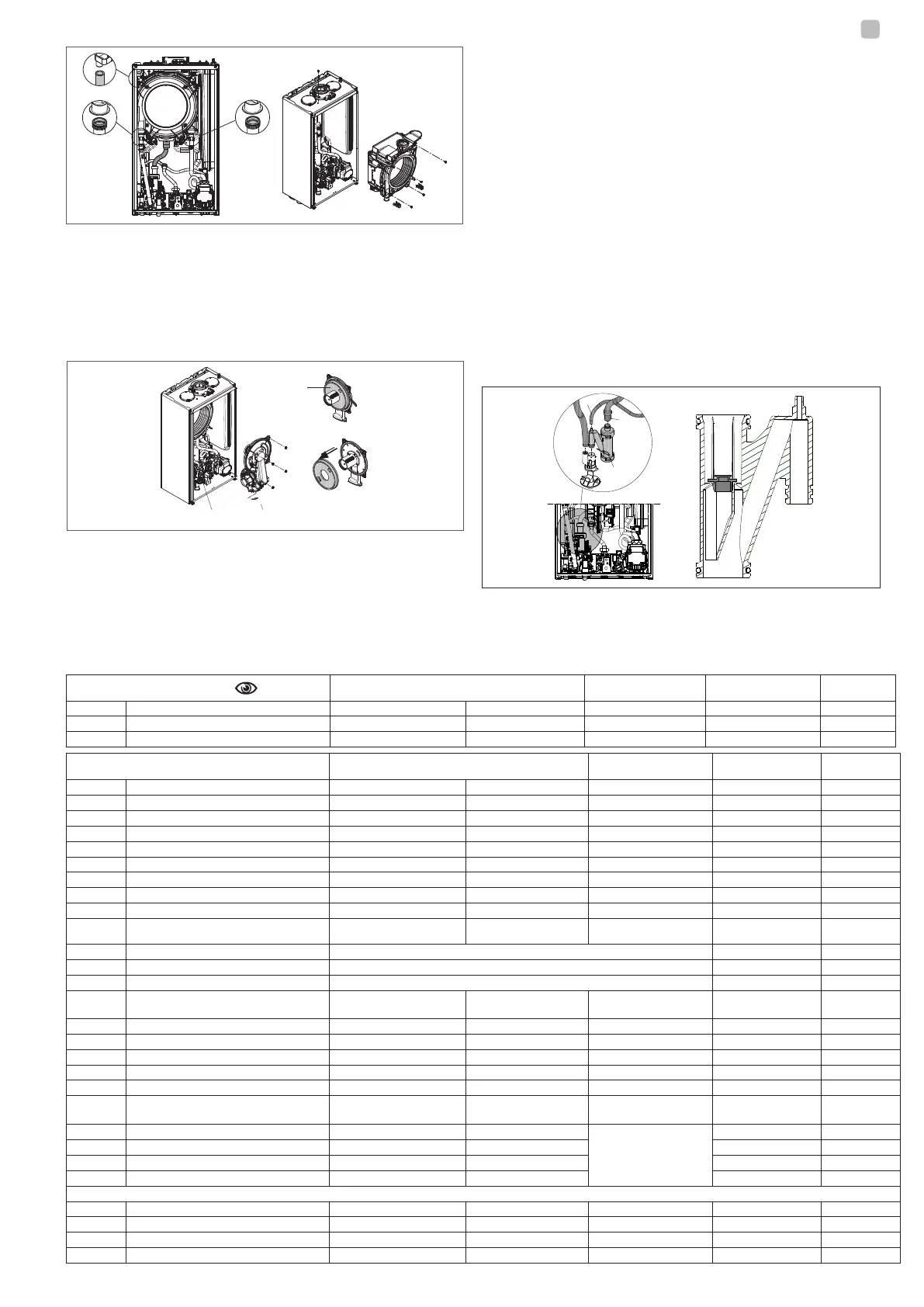

Sostituzione pannello isolante bruciatore
 Svitare le viti di fissaggio elettrodo accensione/rilevazione e rimuoverlo.
 Rimuovere il pannello isolante bruciatore (D) agendo con una lama sotto
la superficie (come indicato in figura).
 Pulire l’eventuale collante di fissaggio residuo.
 Sostituire il pannello isolante bruciatore.
 Il nuovo pannello isolante utilizzato in sostituzione di quello rimosso non
necessita di fissaggio con collante in quanto la sua geometria garantisce
l’interferenza in accoppiamento con la flangia scambiatore.
 Rimontare l’elettrodo accensione/rilevazione utilizzando le viti
precedentemente rimosse e sostituendo la relativa guarnizione di tenuta.
A
B
C
D
P ulizia sifone
 Scollegare i tubetti (A) e (B), sfilare la molletta (C) e rimuovere il sifone.
 Svitare il tappo inferiore e quello superiore, quindi estrarre il galleggiante.
 Rip ulire le parti del sifone da eventuali residui solidi.
b
Non rimuovere il galleggiante e la relativa guarnizione di tenuta in
quanto la loro presenza ha lo scopo di evitare la fuoriuscita di gas
combusti in ambiente in caso di assenza di condensa.
b
Riposizionare con attenzione i componenti precedentemente ri-
mossi, controllare la guarnizione di tenuta galleggiante e sostituir-
la se necessario. Se si sostituisce la guarnizione del galleggiante,
attenzione al posizionamento corretto nella sua sede (vedi gura
in sezione).
b
Al termine della sequenza di pulizia riempire il sifone con acqua
(vedi paragrafo “4.2 Prima messa in servizio”) prima del nuovo
avviamento della caldaia.
b
Al termine delle operazioni di manutenzione sifone si raccomanda
di portare la caldaia a regime condensante per qualche minuto e
di vericare l’assenza di perdite da tutta la linea di evacuazione
della condensa.
b
In caso di inutilizzo dell’apparecchio per più di 60 giorni, è
necessario provvedere al riempimento del sifone in caldaia. Se la
caldaia è installata ove la temperatura ambiente può rimanere per
prolungati periodi sopra i 30°C, riempire il sifone dopo un periodo
di 30 giorni di inutilizzo. L’operazione deve essere effettuata da
personale professionalmente qualificato.
C
A
B
5.1 Parametri programmabili
Di seguito la lista dei parametri programmabili: UTENTE (sempre di-
sponibile) e INSTALLATORE (accesso con psw 18); per la spiegazio-
ne dettagliata dei parametri riferirsi a quanto descritto nel paragrafo
“5.2 Descrizione parametri” .
PARAMETRI INSTALLATORE
Valore
min max
Livello
password
Valore impostato
da fabbrica
Valori
personalizzati
CONFIGURAZIONE
301 CONFIG IDRAULICA 0 4 INSTALLATORE 2 *
306 MIN VELOCITÀ VENTILATORE 1.200 3.600 INSTALLATORE vedi tabella dati tecnici
307 MAX VELOCITÀ VENTILATORE 3.700 9.999 INSTALLATORE vedi tabella dati tecnici
308 REGOLAZIONE LENTA ACCENSIONE MIN MAX INSTALLATORE vedi tabella dati tecnici
309 MAX VELOCITÀ VENTILATORE CH MIN MAX INSTALLATORE vedi tabella dati tecnici
310 RANGE RATED MIN MAX_CH INSTALLATORE vedi tabella dati tecnici
311 USCITA AUX 0 2 INSTALLATORE 0
312 AZZERA CONTATORE FUMI 0 1 INSTALLATORE 0
313
VELOCITÀ ACCENSIONE IN RIPARTENZA
DOPO SPENTO PER TEMPERATURA
MIN VELOCITÀ
VENTILATORE
REGOLAZIONE LENTA
ACCENSIONE
INSTALLATORE 3.600 giri/min
RISCALDAMENTO
405 IMPOSTA POMPA NON UTILIZZATO SU QUESTO MODELLO
408 CASCATA OT+ NON UTILIZZATO SU QUESTO MODELLO
409
SCALDAMASSETTO 0 1
INSTALLATORE
se caldaia in OFF e impianti BT
0
410 SPENTO RISCALDAMENTO 0 min 20 min INSTALLATORE 3 min
411 AZZERA TEMPI RISC 0 1 INSTALLATORE 0
415 ZONA P BT 0 1 INSTALLATORE 0
416 MAX TEMP ZONA P MIN TEMP ZONA P AT: 80.5 - BT: 45.0 INSTALLATORE AT: 80.5 - BT: 45.0
417 MIN TEMP ZONA P 20 MAX T
EMP ZONA P INSTALLATORE AT: 40 - BT: 20
418 TERMOREGOLAZIONE ZONA P 0 1
INSTALLATORE
se sonda esterna presente
0
419 PENDENZA CURVA ZONA P AT: 1.0 - BT: 0.2 AT: 3.0 - BT: 0.8
INSTALLATORE
solo se 418= 1
AT 2.0 - BT 0.4
420 COMP NOTTURNA ZONA P 0 1 0
432 TIPO EDIFICIO 5 min 20 min 5 min
433 REATTIVITA’ SONDA ESTERNA 0 255 20
AT = ALTA TEMPERATURA BT = BASSA TEMPERATURA
SANITARIO
508 MIN TEMP SANITARIA 37,5 °C 49,0 °C INSTALLATORE 37,5°C
509 MAX TEMP SANITARIA 49,0 °C 60,0 °C INSTALLATORE 60,0°C
511 FUNZ SPEC SANITARIO 0 5 INSTALLATORE 0
PARAMETRI UTENTE
Valore
min max
Livello
password
Valore impostato
da fabbrica
Valori
personalizzati
IMPOSTAZIONI
004 UNITA' MISURA 0 1 UTENTE 0
006 BUZZER 0 1 UTENTE 1
b
Alcune delle informazioni potrebbero non essere disponibili in fun-
zione del livello di accesso, dello stato macchina o della congu-
razione del sistema.
