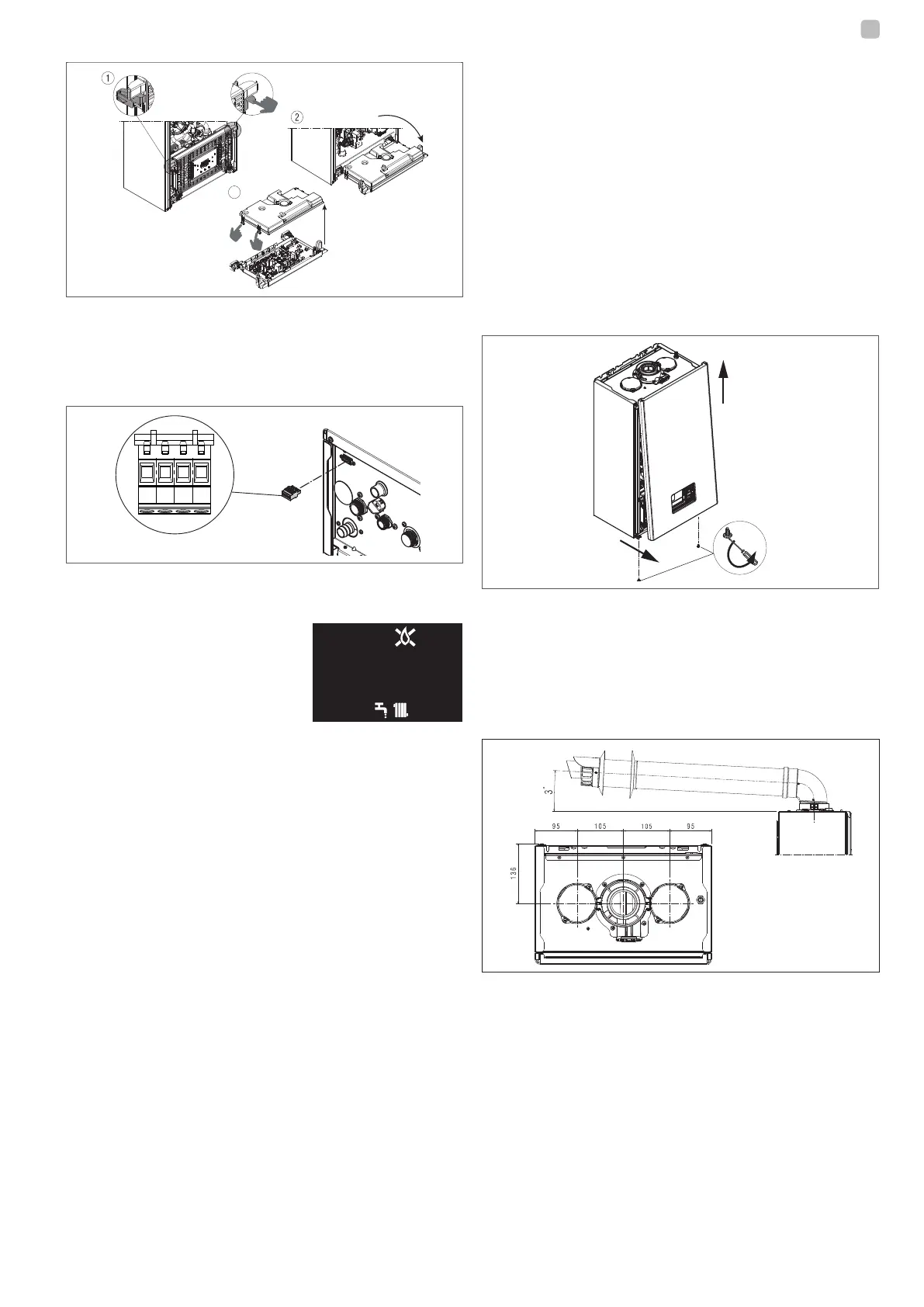

3.4 Accesso alle parti elettriche
3.5
3
Collegamento elettrico
Collegamenti a bassa tensione
Connettore CE4: Utilizzare il connettore 4 poli fornito a corredo per le
connessioni con segnale ModBus 485. Ad operazioni concluse riporre
correttamente il connettore nella sua controparte.
b
Si consiglia di utilizzare conduttori di sezione non superiore a 0,5 mm
2
.
connettore
estraibile
ModBus CE4
-
A
B
+
Collegamento sulla scheda principale: e󰀨ettuare i collegamenti TA
(termostato ambiente), OT+ e SE (sonda esterna) sul connettore X11 -
vedi sezione 8 “Schema elettrico”.
NOTA: in caso di collegamento al sistema
di un comando remoto OT+, se il parame-
tro 803= 1 (SERVICE), il display della caldaia
visualizza la seguente schermata:
Si osservi inoltre che:
- non è più possibile impostare lo stato
caldaia OFF/INVERNO/ESTATE (viene
impostato da controllo remoto OT+)
- non è più possibile impostare il valore di
setpoint sanitario (viene impostato da controllo remoto OT+)
- la combinazione di tasti A+B rimane attiva per l’impostazione della
funzione COMFORT SANITARIO
- il valore di setpoint sanitario (I005) viene visualizzato nel menu INFO
- il valore di setpoint riscaldamento calcolato da controllo remoto OT+
(I017) viene visualizzato nel menu INFO
- il setpoint riscaldamento impostato su display di caldaia viene utiliz-
zato solo in caso di richieste da TA e controllo remoto OT+ non in
richiesta se il parametro: 311 = 1 . Questo valore è visualizzato nel
menu info (I016).
- per attivare la funzione “Analisi combustione”, con controllo remoto
OT+ collegato, è necessario disabilitare temporaneamente il colle-
gamento impostando il parametro 803 = 0 (SERVICE); ricordarsi di
ripristinare il valore di tale parametro una volta terminata la funzione.
Il tasto 3 rimane attivo per la visualizzazione del menu INFO e l’abilitazio-
ne del menù IMPOSTAZIONI.
Collegamenti alta tensione
Il collegamento alla rete elettrica deve essere realizzato tramite un di-
spositivo di separazione con apertura onnipolare di almeno 3,5 mm (EN
60335/1 - categoria 3). L’apparecchio funziona con corrente alternata a
230 Volt/50 Hz, ed è conforme alla norma EN 60335-1. È obbligatorio il
collegamento con una sicura messa a terra, secondo la normativa vigente.
b
È responsabilità dell’installatore assicurare un’adeguata messa a ter-
ra dell’apparecchio; il costruttore non risponde per eventuali danni
causati da una non corretta o mancata realizzazione della stessa.
b
È inoltre consigliato rispettare il collegamento fase neutro (L-N).
b
Il conduttore di terra deve essere di un paio di cm più lungo degli altri.
b
Per garantire la tenuta della caldaia utilizzare una fascetta e strin-
gerla sul passacavo impiegato.
La caldaia può funzionare con alimentazione fase-neutro o fase-fase. È
vietato l’uso dei tubi gas e/o acqua come messa a terra di apparecchi
elettrici. Per l’allacciamento elettrico utilizzare il cavo alimentazione in
dotazione. Nel caso di sostituzione del cavo di alimentazione, utilizzare
un cavo del tipo HAR H05V2V2-F, 3x 0,75 mm
2
, Ø max esterno 7 mm.
3.6 Collegamento gas
Il collegamento del gas dev’essere eseguito nel rispetto delle Norme di
installazione vigenti. Prima di eseguire il collegamento, vericare che il
tipo di gas sia quello per il quale l’apparecchio è predisposto.
3.7 Rimozione del mantello
Per accedere ai componenti interni rimuovere il mantello come indicato
in gura.
b
In caso di rimozione dei pannelli laterali, rimontarli nella posi-
zione iniziale, riferendosi all’etichetta adesiva posizionata sulla
parete stessa.
b
L’eventuale danneggiamento del pannello frontale comporta la
sostituzione dello stesso.
b
I pannelli fonoassorbenti presenti all’interno delle pareti frontale
e laterale sono atti a garantire la tenuta stagna del circuito di
adduzione aria rispetto all’ambiente di installazione.
b
È pertanto FONDAMENTALE dopo le operazioni di smontaggio
provvedere al corretto riposizionamento dei componenti per ga-
rantire la tenuta della caldaia.
1
2
3
3.8 Scarico fumi ed aspirazione aria comburente
Per l’evacuazione dei prodotti combusti riferirsi alla normativa UNI7129-
7131. Ci si deve inoltre sempre attenere alle locali norme dei Vigili del
Fuoco, dell’Azienda del Gas ed alle eventuali disposizioni comunali.
È indispensabile per l’estrazione dei fumi e l’adduzione dell’aria com-
burente della caldaia che siano impiegate solo tubazioni originali (tran-
ne tipo C6 purché certicate) e che il collegamento avvenga in maniera
corretta come indicato dalle istruzioni fornite a corredo degli accessori
fumi. Ad una sola canna fumaria si possono collegare più apparecchi a
condizione che tutti siano del tipo a condensazione.
b
b
La lunghezza rettilinea si intende senza curve, ed è comprensiva
di terminali e giunzioni.
b
La caldaia è fornita priva del kit di scarico fumi/aspirazione aria, poiché
è possibile utilizzare gli accessori per apparecchi a condensazione
che meglio si adattano alle caratteristiche installative (vedi catalogo).
b
Per garantire una maggiore sicurezza di installazione, ssare a
muro (parete o so󰀩tto) i condotti mediante utilizzo di apposite
sta󰀨e di ssaggio da posizionare in corrispondenza di ogni giun-
to, ad una distanza tale da non eccedere la lunghezza di ogni
singola prolunga e immediatamente prima e dopo ogni cambio
di direzione (curva).
b
Le lunghezze massime dei condotti si riferiscono alla fumisteria di-
sponibile a catalogo.
b
È obbligatorio l’uso di condotti specici.
b
I condotti di scarico fumi non isolati sono potenziali fonti di pericolo.
b
L’utilizzo di un condotto con una lunghezza maggiore comporta una
perdita di potenza della caldaia.
o
t
o
t
